Pneumatischer Schiebetisch der MXQ-Serie | Kugelumlaufführung/wirtschaftlicher Typ

Marke: SOLH von Richge Technology

Produktübersicht

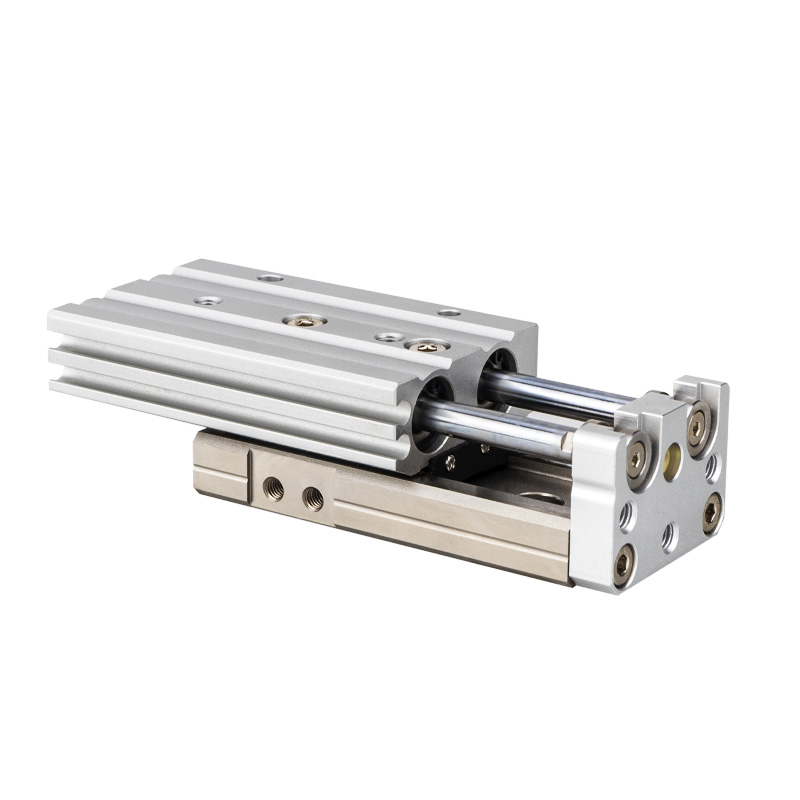

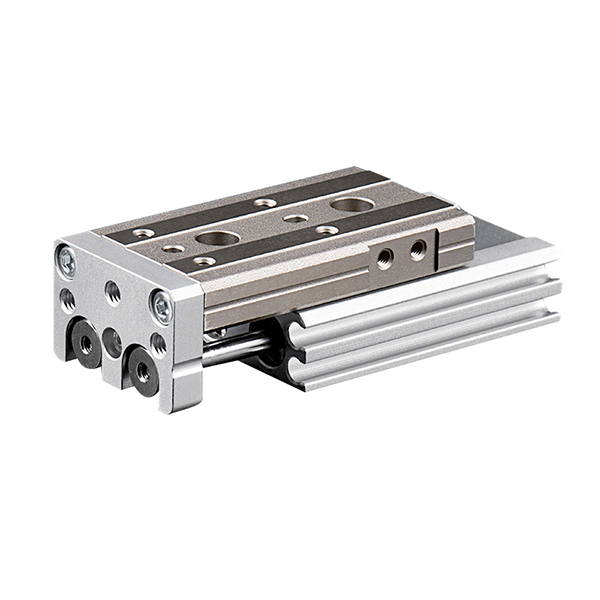

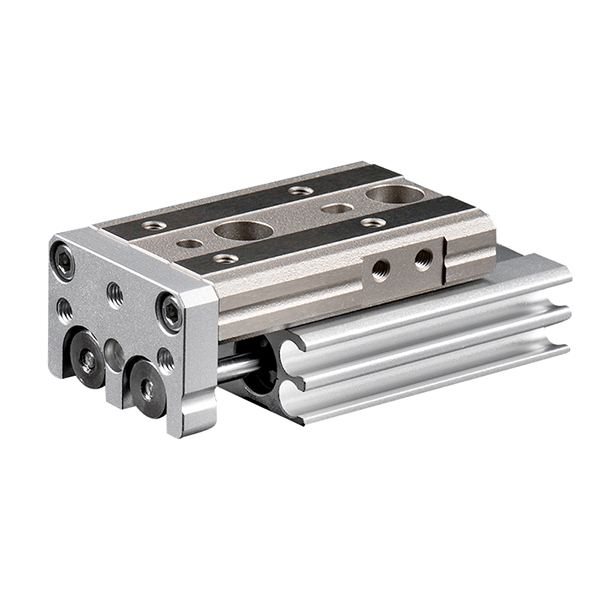

     Die SOLH MXQ-Serie ist ein wirtschaftlicher kompakter pneumatischer Schiebetisch mit Doppelkolben-Antriebssystem und Kugelumlaufführungsschienen. Dank der ultradünnen und leichten integrierten Struktur liefert es stabile lineare Bewegungen mittlerer Präzision mit einer Wiederholgenauigkeit von ±0,02 mm. Als kostengünstige Alternative zur herkömmlichen Kombination „Zylinder + externe Führung“ reduziert es die Gerätekosten erheblich und sorgt gleichzeitig für eine zuverlässige Betriebsleistung. Es eignet sich ideal für allgemeine automatisierte Handhabungs- und Standard-Präzisionsmontageszenarien und ist die bevorzugte grundlegende lineare Antriebslösung für automatisierte Massenproduktionslinien.

Kernstruktur und Arbeitsprinzip

     -- Doppeltwirkender Doppelkolbenantrieb: Ausgestattet mit einer Doppelkolbenstruktur, die den doppelten Ausgangsschub von Einzylinderschlitten mit derselben Bohrungsgröße bietet. Es gewährleistet eine synchrone und stabile lineare Bewegung ohne Schwingungen oder Auslenkungen während des Hochfrequenz-Zyklusbetriebs.

     -- Kugelumlaufführungsschiene: Verwendet ein nicht vorgespanntes Kugelumlaufführungsdesign, das sich durch sanfte Leichtlastbewegungen und niedrige Herstellungskosten auszeichnet. Es behält eine stabile Wiederholungspositionierungsgenauigkeit von ±0,02 mm bei und erfüllt damit vollständig die Automatisierungsanforderungen mittlerer Präzision.

     -- Ultradünnes und leichtes integriertes Gehäuse: Die integrierte Zylinder- und Schiebetischstruktur ist 10 % niedriger und 22 % leichter als die MXS-Serie und ermöglicht so eine kompaktere Installationsanordnung für Geräte mit begrenztem Platzangebot.

     -- Flexible dreiseitige Montage: Unterstützt die Boden-, Seiten- und axiale Befestigung in drei Richtungen mit voreingestellten Präzisionspositionierungsstiftlöchern. Es vereinfacht die Installations- und Positionierungsverfahren vor Ort und verbessert so die Gesamteffizienz der Montage.

     -- Integriertes magnetisches Induktionsdesign: Standardmäßiger interner Magnetring mit reservierten seitlichen Montagenuten für Magnetschalter der Serien D-M9□ und A93. Das bündige Montagedesign vermeidet strukturelle Störungen und sorgt für eine stabile Positionssignalrückmeldung.

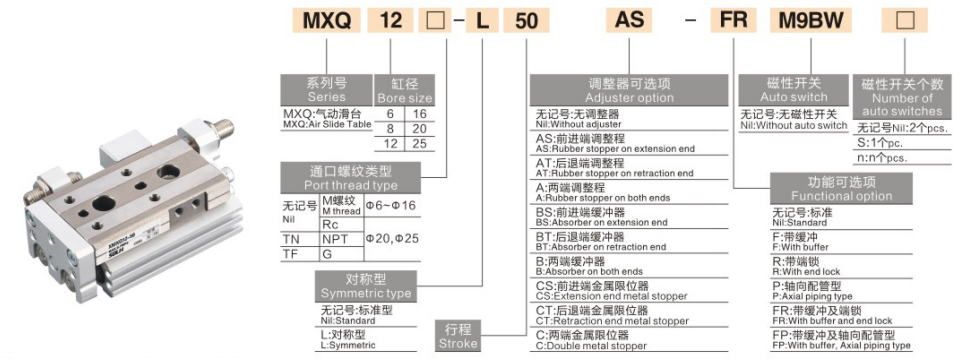

 Vollständige Modellcodierungsregel

   1. Modellbeispiel: MXQ16-50AS-M9BW

   2. Referenzbeispiel für eine Standardbestellung

     -- MXQ20-75A-FR-M9NL: Bohrung 20 mm, Hub 75 mm, Hubeinstellung an zwei Enden, axiale Verrohrung, PNP-Magnetschalter mit 3 m Kabellänge

Allgemeine technische Kernspezifikationen

Referenztabelle für Ausgangskraft und -last (@0,5 MPa, horizontale Installation)

Hinweis: Die Tragfähigkeit nimmt mit längerem Hub und höherer Betriebsgeschwindigkeit ab; Sicherheitsfaktor ≥2; Bei vertikaler Belastung ist eine Überprüfung des zulässigen Drehmoments erforderlich

Anwendungsszenarien und Produktauswahlvergleich

   1. Vorrangige Anwendungsszenarien für die MXQ-Serie

     --  Allgemeine automatisierte Handhabung: Perfekt für den zyklischen Transfer von kleinen elektronischen Teilen, Anschlüssen, Kunststoffkomponenten und leichten modularen Vorrichtungen mit Standard-Präzisionsanforderungen.

     -- Kostensensitive Automatisierungsprojekte: Als kostengünstige Alternative zur hochpräzisen MXS-Serie reduziert sie die Gesamtgerätekosten um mehr als 30 % bei gleichbleibender Grundleistung.

     -- Ultrakompaktes Raumlayout: Verfügt über eine geringere Körperhöhe und ein geringeres Gewicht als MXS-Schlitten, wodurch vertikaler Installationsraum für äußerst kompakte automatisierte Geräte gespart wird.

     -- Mittelpräziser Leichtlastbetrieb: Ideal für Arbeitsbedingungen mit einer Positionierungsanforderung von ±0,02 mm und ohne hohe Anforderungen an Steifigkeit oder hohe Drehmomentfestigkeit.

     -- Hochfrequenz-Kurzhubradfahren: Zuverlässig für langfristig wiederholten Betrieb innerhalb eines Kurzhubs von 10–50 mm, wodurch herkömmliche Kombinationen aus geteiltem Zylinder und externer Führung effektiv ersetzt werden.

   2.MXQ vs. MXS vs. MXH | Vergleich der Core-SMC-Schiebetische

Wichtige Punkte bei der Berufsauswahl

     -- Passende Bohrungsgröße: Wählen Sie je nach Werkstückgewicht und Einbaurichtung die passende Bohrungsgröße. Kontrollieren Sie die horizontale Last innerhalb von 50 % des Nennwerts und die vertikale Last innerhalb von 25 % des Nennwerts, um einen stabilen Langzeitbetrieb sicherzustellen.

     -- Strichauswahl und Randreservierung: Reservieren Sie bei der Modellauswahl einen Hubbereich von 5 bis 10 mm. Verwenden Sie das AS/AT/A-Feineinstellungssuffix (0 ~ 5 mm Trimmung), wenn eine präzise Hubkalibrierung erforderlich ist.

     -- Flexible Montageauswahl: Bodenmontage für horizontalen Materialtransport; seitliche Montage für seitlichen Festeinbau; Axiale Montage für Z-Achsen-Stapelung und mehrschichtige Gerätemontage.

     -- Optimierung der Pufferkonfiguration: Standard-Gummipuffer für konventionellen Betrieb bei niedriger Drehzahl. Installieren Sie einen optionalen hydraulischen Puffer, wenn die Betriebsgeschwindigkeit 300 mm/s überschreitet oder das Lastgewicht 5 kg übersteigt (gilt nicht für das MXQ6-Modell).

     -- Konfiguration der Positionserkennung: Kompatibel mit den Magnetschaltern M9B/M9N/A93. Auf beiden Seiten eingebettete Rillen unterstützen die Installation von zwei Schaltern, um eine genaue Signalrückmeldung beim Ein- und Ausfahren vor Ort zu ermöglichen.

Zusammenfassung in einem Satz

     Der wirtschaftliche pneumatische Schiebetisch der MXQ-Serie von SOLH verfügt über eine leichte Kugelumlaufführung und eine integrierte Struktur mit zwei Kolben. Er zeichnet sich durch ein ultraleichtes, dünnes Gehäuse, eine stabile mittlere Präzision von ±0,02 mm und niedrige Kosten aus und dient als bester kostengünstiger Ersatz für herkömmliche Zylinder-Führungskombinationen für die allgemeine industrielle Automatisierung und leichte Präzisionsmontage.
