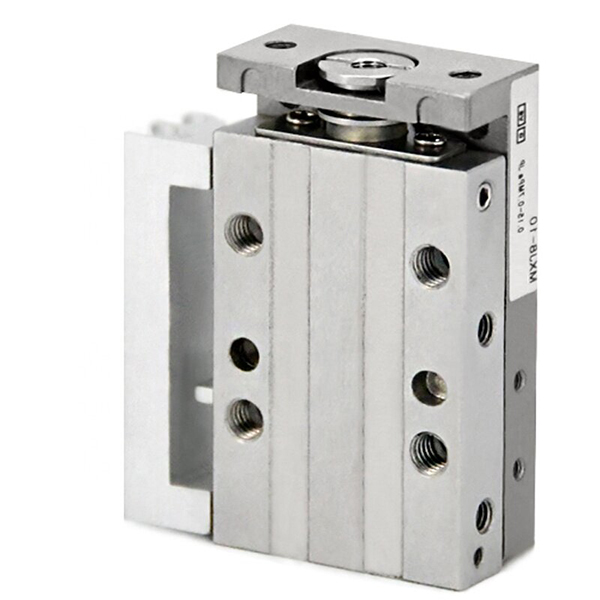

Ultrakompakter, hochpräziser pneumatischer Schiebetisch der MXJ-Serie

Marke: SOLH von Richge Technology

Produktübersicht

     Die SOLH MXJ-Serie ist ein ultrakleiner, hochpräziser pneumatischer Schiebetisch, der für mikropräzisen Linearantrieb entwickelt wurde. Mit seiner ultrakompakten Grundfläche, seiner Positionierungsgenauigkeit im Mikrometerbereich, seiner leichten Bauweise und seiner multidirektionalen Montagekompatibilität ist es perfekt auf automatisierte Stationen auf engstem Raum zugeschnitten, einschließlich elektronischer 3C-Verarbeitung, Präzisionserkennung, Mikromontage und zyklischer Hochfrequenz-Kurzhuboperationen. Er dient als gängiger hochpräziser Mikrolinearantrieb für Miniaturautomatisierungsszenarien.

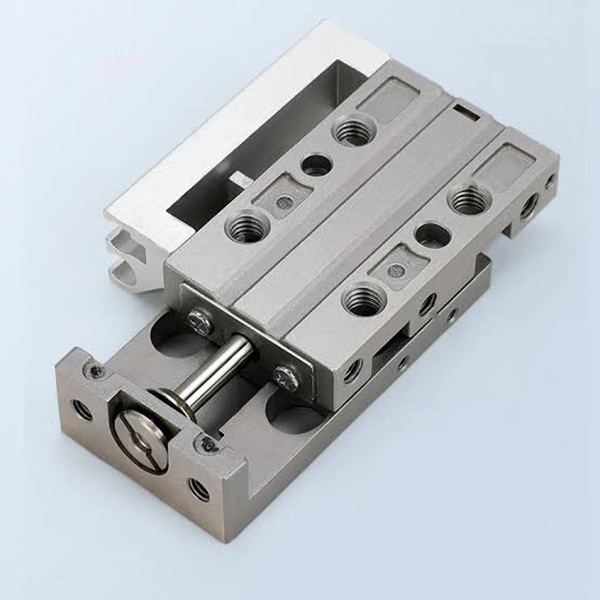

Kernstruktur und Designmerkmale

     -- Antriebsmodus: Doppelt wirkender bidirektionaler Betrieb, Bohrungsgrößen φ4,5/6/8/12/16 mm, deckt Mikro- bis leichte Lastbereiche von 5–50 N ab.

     - Premium-Struktur: Mit martensitischem Edelstahlgehäuse und integrierter linearer Kugelführungsschiene. Die tragende Struktur ist von der Dichtungsbewegung der Kolbenstange isoliert und sorgt so für hohe Steifigkeit und einen extrem reibungsarmen Betrieb.

     - Präzision im Mikrometerbereich: Verfahrparallelität 0,005 mm, Montageparallelität 0,03 mm, Vertikalität 0,01 mm, was eine äußerst stabile Präzisionspositionierung für anspruchsvolle Prozesse gewährleistet.

     -- Ultrakompakte Größe: Ultradünnes Gehäusedesign mit nur 10 mm Höhe für das Modell mit Bohrung φ4,5 und 18 mm Höhe für das Modell mit Bohrung φ12, 30–50 % kleiner als gleichwertige MXQ-Schiebetische, wodurch die Platzausnutzung für Stationen mit dichter Anordnung maximiert wird.

     -- Flexible mehrseitige Montage: Unterstützt die dreiseitige Installation von oben, unten und seitlich mit präzisen Positionierungsstiftlöchern und passt sich so verschiedenen beengten und dichten Geräteanordnungen an.

     - Universelle Sensorkompatibilität: Standardmäßig mit zwei Magnetschalternuten ausgestattet. Modelle mit Hub ≥5 mm ermöglichen den Einbau von 2 M9B-Magnetschaltern. Das symmetrische Strukturdesign ermöglicht den Links-/Rechts-Umschalter und die Austauschbarkeit der Rohrleitungen vor Ort.

     -- Einstellbare Pufferung und Begrenzung: Standard-Gummipuffer mit zwei Enden zur Geräusch- und Stoßreduzierung; optionale Single-End-/Dual-End-Hubbegrenzer aus Metall mit einstellbarem Hubbereich von 0 bis 5 mm für eine äußerst präzise Positionierung.

Vollständige Modellcodierungsregel

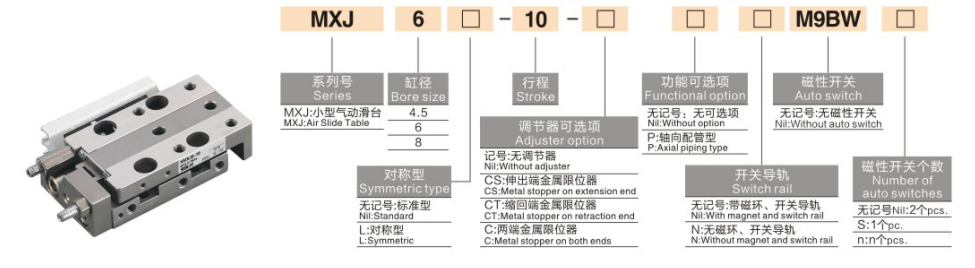

   1. Modellbeispiel: MXJ6-10-CS-M9B

   2. Referenzbeispiele für Standardbestellungen

     -- MXJ4.5-5: Standardtyp, kein Magnetschalter, Bohrung 4,5 mm, Hub 5 mm, doppelt wirkend

     - MXJ8-15-B-2M9B: Bohrung 8 mm, Hub 15 mm, Dual-End-Metallbegrenzung, 2 Stück M9B-Magnetschalter

     -- MXJ12-20-L: Symmetrischer Typ, Bohrung 12 mm, Hub 20 mm, umkehrbare seitliche Verrohrung

Technische Kerndaten (@0,5 MPa, doppeltwirkend)

   1. Mikrospezifikationen (φ4,5 / φ6 / φ8)

   2.Kleine Spezifikationen (φ12 / φ16)

Kern-Wettbewerbsvorteile

   1. Ultrahohe Präzision und Stabilität im Mikrometerbereich

     -- Die integrierte einteilige Bearbeitung gepaart mit einer hochpräzisen linearen Kugelführungsschiene sorgt für eine wiederholbare Positionierungsgenauigkeit von ±0,01 mm und einen extrem geringen Parallelitätsfehler und erfüllt so die strengen Präzisionsanforderungen für Mikroerkennungs- und Feinpositionierungsprozesse vollständig.

   2. Ultrakompaktes und platzsparendes Design

     -- Ultradünne und ultrakurze Gehäusestruktur mit einer Mindesthöhe von nur 10 mm. Das dreiseitige Montagedesign passt sich an extrem enge vertikale und horizontale Räume an und spart über 40 % Installationsraum im Vergleich zu herkömmlichen Schiebetischen, ideal für dichte automatisierte Produktionslinien.

   3. Leichte und schnelle Hochfrequenzreaktion

    -- Die optimierte, leichte Edelstahlstruktur (40–500 g) reduziert die Bewegungsträgheit effektiv. Die Betriebsgeschwindigkeit reicht von 50 bis 500 mm/s und unterstützt einen stabilen Hochfrequenzbetrieb über 300 Zyklen pro Minute (cpm), um die Produktionseffizienz zu steigern.

   4. Ölfreier Betrieb und extrem lange Lebensdauer

     -- Mit reibungsarmer, verschleißfester Dichtung und ölfreiem Design, kompatibel mit sauberen Werkstätten und leicht öligen Industrieumgebungen. Die langlebige Konstruktion gewährleistet eine Lebensdauer von über 5 Millionen Zyklen bei langzeitstabilem, wartungsfreiem Betrieb.

   5. Symmetrisches reversibles Design für flexible Installation

     -- Die symmetrische Luftanschluss- und Schalternutstruktur ermöglicht den Links-/Rechts-Austausch von Rohrleitungen und Sensorinstallationen vor Ort, wodurch Richtungsbeschränkungen beseitigt werden und die Fehlersuche vor Ort und die Flexibilität bei der strukturellen Anpassung erheblich verbessert werden.

Montageformen und typische Anwendungen

   1. Montagemethoden

     -- Montage von oben: Befestigung über Durchgangslöcher mit präzisen Positionierungsstiftlöchern, geeignet für die Montage von Werkstücken oben und hochpräzise Positionierungsszenarien.

     -- Bodenmontage: Befestigung über untere Gewindelöcher, stabil und zuverlässig, anwendbar für die Oberflächeninstallation von Standardgeräten.

     -- Seitliche Montage: Befestigung über seitliche Gewindelöcher, ideal für Geräte mit begrenztem vertikalen Platz und dichter paralleler Anordnung mehrerer Schlitten.

   2. Typische Anwendungsszenarien

     -- 3C Electronics: Chip-Handhabung und -Transfer, Fokussierung von Kameraobjektiven, Laminierung von Mikrokomponenten, Prüfung der Lebensdauer von Tasten

     -- Präzisionserkennung: Sondenpositionierung, präzise Bewegung der CCD-Kamera, Mikrodimensionsmessung, optische Feinkalibrierung

     - Mikromontage: Automatische Schraubenverriegelung, Crimpen von Anschlüssen, präzises Einsetzen von Bauteilen, Antreiben von Miniaturvorrichtungen

     -- Medizinische Ausrüstung: Mikropumpen-Präzisionssteuerung, Miniaturventilschaltung, Teleskoppositionierung kleiner Instrumente

3-Schritte-Schnellauswahlhilfe

   1. Bohrungsauswahl nach Last

     -- φ4,5 ≤0,5kg / φ6=0,5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. Reservieren Sie mindestens 50 % Lastsicherheitsspielraum für einen stabilen Präzisionsbetrieb.

   2. Schlaganfallbestätigung

     -- Standardhubbereich: 5~50mm. Priorisieren Sie bei hochfrequenten Arbeitsbedingungen kurze Hübe (5–20 mm), um eine höhere Präzision und Betriebsstabilität zu gewährleisten.

   3. Konfigurationsanpassung

     -- Positionsüberwachung: Ausgestattet mit 2 M9B-Magnetschaltern für bidirektionale Rückmeldung der Hubposition.

     - Präzisionsbegrenzung: Wählen Sie die Metallbegrenzung mit zwei Enden (B) für eine einstellbare, präzise Hubpositionierung von 0 bis 5 mm.

     -- Montageanpassung: Wählen Sie die seitliche Montage für eine dichte Stationsanordnung und die untere Montage für eine standardmäßige Oberflächeninstallation.

Zusammenfassung in einem Satz

     Der ultrakompakte, hochpräzise pneumatische Schiebetisch der SOLH MXJ-Serie verfügt über eine Positionierungsgenauigkeit im Mikrometerbereich, eine dreiseitige flexible Montage, einen leichten Hochfrequenzbetrieb und optional einstellbare Metallbegrenzer und dient als kostengünstiger Präzisions-Mikrolinearantrieb, der häufig in der 3C-Elektronik, Präzisionserkennung, Mikromontage und medizinischen Automatisierungsgeräten eingesetzt wird.
