Kompakter schmaler pneumatischer Langhub-Schiebetisch der MXH-Serie

Marke: SOLH von Richge Technology

Produktübersicht

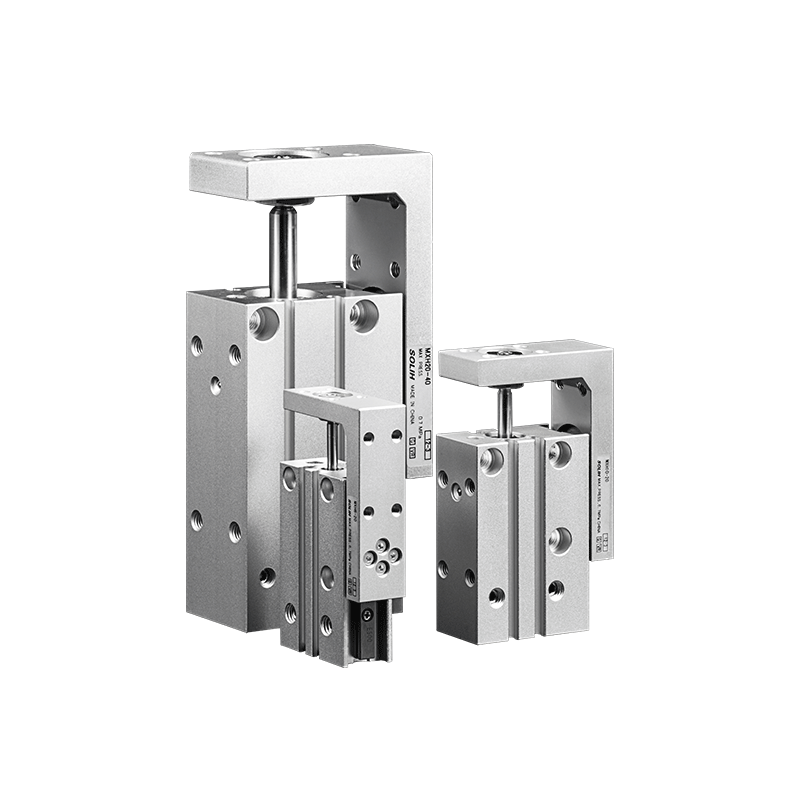

     Die SOLH MXH-Serie ist ein schmaler, kompakter pneumatischer Schiebetisch, der mit einem linearen Kugelumlaufführungssystem ausgestattet ist. Es vereint leichtes Design, hohe Steifigkeit und eine erweiterte Hubleistung von bis zu 60 mm und verfügt über eine extrem schmale Gehäusebreite, die erheblich Bauraum spart. Mit ausgezeichneter Durchbiegungsbelastbarkeit und Positionierungsfähigkeit mittlerer Präzision ist es speziell für die Installation mehrerer Schlitten nebeneinander und präzise Transfervorgänge in Automatisierungsszenarien mit extrem begrenzten Platzverhältnissen optimiert und dient als ideale Mikrolinearantriebslösung mit langem Hub für 3C-Elektronik und Präzisionsautomatisierung.

Kernstruktur und Designmerkmale

     --  Doppelkolben-Antriebsstruktur: Nimmt den doppeltwirkenden Doppelkolben-Antriebsmodus an, der eine stabile Ausgangskraft und eine hervorragende Synchronbetriebsleistung liefert und eine gleichmäßige lineare Bewegung bei hochfrequenten zyklischen Arbeiten gewährleistet.

     --  Unendlich umlaufende Kugelführungsschiene: Ausgestattet mit endlosen Kugelumlauf-Linearführungsschienen, die sich durch hohe Struktursteifigkeit und hervorragende lineare Bewegungsstabilität auszeichnen. Die Verfahrparallelität wird bei kurzen Hüben innerhalb von 0,05 mm kontrolliert, wodurch Bewegungszittern und -abweichungen effektiv vermieden werden.

     -- Ultraschmales, kompaktes Gehäuse: Optimierte schmale Struktur, viel schlanker als herkömmliche Schiebetische der MXQ- und MXS-Serie, unterstützt perfekt die dichte Anordnung mehrerer Schieber nebeneinander, um die Raumausnutzung der Ausrüstung zu maximieren.

     -- Überragende Tragfähigkeit gegen Versatz: Das zulässige Drehmoment ist ungefähr sechsmal so hoch wie das der herkömmlichen MXU-Serie, mit deutlich verbesserter Widerstandsfähigkeit gegenüber exzentrischer Belastung und freitragender Belastung und Anpassung an komplexe Betriebsbedingungen mit einseitiger Krafteinwirkung.

     --  Flexible Installation in mehrere Richtungen: Unterstützt die 4-Wege-Montage mit Querdurchgangslöchern/Gewindelöchern und Längsgewindelöchern. In Kombination mit dem 3-seitigen Rohrleitungsdesign erfüllt es vielfältige Installations- und Rohrleitungslayoutanforderungen für schmale und gestapelte Gerätestrukturen.

     -- Universelle Sensoranpassung: Standardmäßig eingebauter Magnetring mit beidseitigen Sensornuten, kompatibel mit Magnetschaltern der Serien D-M9□ und A93, für eine genaue Hubpositionserkennung und Signalrückmeldung.

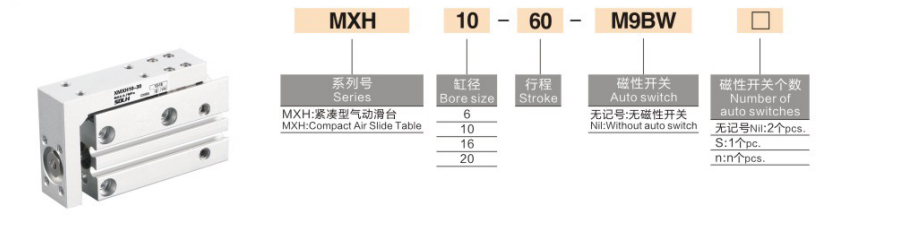

Vollständige Modellcodierungsregel

   1. Modellbeispiel: MXH16-50Z-M9NL

   2. Referenzbeispiel für eine Standardbestellung

     --  MXH10-30-M9BW: Bohrung 10 mm, Hub 30 mm, NPN-Magnetschalter mit 1 m Kabellänge

Grundlegende technische Spezifikationen

Referenztabelle für Ausgangskraft und -last (@0,5 MPa)

Sicherheitsfaktor ≥2; Bei vertikaler Belastung ist eine Überprüfung des zulässigen Drehmoments erforderlich

Zulässige Drehmomentspezifikation (Anti-Offset-Belastbarkeit, N·m)

Anwendungsszenarien und Produktauswahlvergleich

   1. Vorrangige Anwendungsszenarien für die MXH-Serie

     --  Extrem platzbeschränkte Ausrüstung: Das extrem schmale Gehäusedesign unterstützt die dichte Installation mehrerer Schiebetische nebeneinander und passt perfekt in die Innenräume miniaturisierter automatisierter Geräte.

     --  Mittelpräzise Langhuboperationen: Maximaler Hub bis zu 60 mm mit einer Wiederholgenauigkeit von ±0,02 mm, weit über der Positionierungsstabilität herkömmlicher Pneumatikzylinder, erfüllt Anforderungen an mittelpräzise Übertragungen mit langen Verfahrwegen.

     --  Hochfrequenzübertragung bei geringer Belastung: Ideal für die zyklische Handhabung und Positionierung von elektronischen Bauteilen, Anschlüssen, kleinen Kunststoffteilen und Präzisionswerkzeugvorrichtungen.

     --  Arbeitsbedingungen gegen Offsetlast: Hervorragende Drehmomentfestigkeit ermöglicht einen stabilen Betrieb unter einseitigen Kräften und freitragenden Installationsszenarien und löst Durchbiegungs- und Jitterprobleme gewöhnlicher Schlitten.

Vergleich der Serien MXH vs. MXQ vs. MXS

Richtlinien zur professionellen Auswahl

     --  Passende Bohrungsgröße: Kontrollieren Sie die horizontale Last innerhalb von 50 % des Nennwerts und die vertikale Last innerhalb von 25 % des Nennwerts, mit einem garantierten Sicherheitsfaktor von mindestens 2, um einen stabilen Langzeitbetrieb zu gewährleisten.

     -- Schlaganfall-Reservierung: Reservieren Sie bei der Auswahl einen Hubbereich von 5 bis 10 mm. Der maximale Standardhub der MXH-Serie beträgt 60 mm, um Stöße zu vermeiden und die Lebensdauer zu verbessern.

     -- Auswahl des Montagemodus: Wählen Sie die Quermontage für eine extrem enge Raumaufteilung; Nutzen Sie die Längsmontage für gestapelte und mehrschichtige Installationsszenarien, um insgesamt Platz für die Ausrüstung zu sparen.

     -- Pufferoptimierung: Rüsten Sie sich mit einem hydraulischen Puffer aus, wenn die Betriebsgeschwindigkeit 300 mm/s übersteigt oder das Lastgewicht 3 kg übersteigt, um Stöße und Vibrationen wirksam zu reduzieren.

     -- Sensorkonfiguration: Zweiseitige Sensornuten unterstützen die Installation von zwei Magnetschaltern und ermöglichen eine genaue Erkennung der Ausfahr- und Einfahrhübe vor Ort für die Überwachung der gesamten Hubposition.

Zusammenfassung in einem Satz

     Der schmale, kompakte pneumatische Schiebetisch der MXH-Serie von SOLH verfügt über einen ultraschmalen Körper, eine hohe Drehmomentfestigkeit, einen langen Hub von 60 mm und eine mittlere Präzision von ±0,02 mm, mit 4-Richtungs-Montage und ölfreiem Betrieb und ist die optimale kostengünstige Lösung für dichte Installationen und Hochfrequenz-Präzisionsübertragungen mit geringer Last in engen automatisierten Räumen.
