Multi-Mount-Zylinder der MK-Serie

Mehrfach montierter Anti-Rotations-Kompaktzylinder der MK-Serie

Marke: SOLH von Richge Technology

Produktübersicht

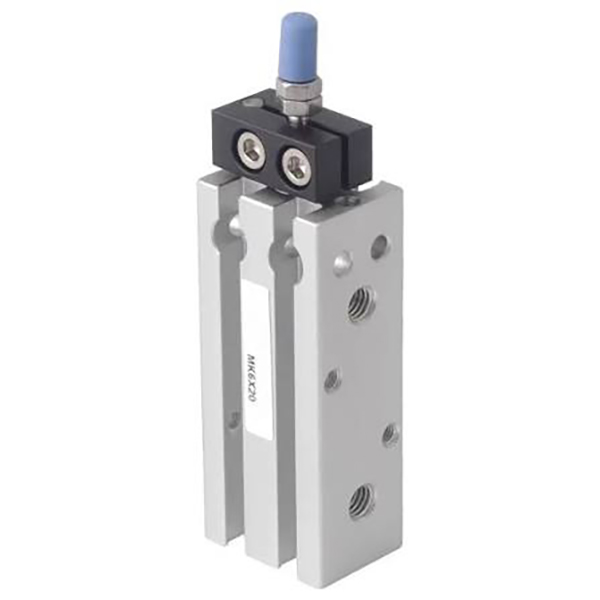

     Der dünne Multi-Mount-Zylinder der SOLH MK-Serie ist eine verbesserte Version des MD-Zylinders mit integriertem Verdrehschutzmechanismus. Der quadratische Körper ermöglicht die Installation auf sechs Oberflächen ohne zusätzliche Halterungen. Die verdrehsichere Struktur schränkt die Drehung der Kolbenstange ein und ermöglicht die parallele Installation mehrerer Zylinder, ideal für die Präzisionsautomatisierung auf engstem Raum mit Anforderungen an die Winkelpositionierung. Direkt austauschbar mit den Serien Airtac MD und SMC CQS.

Struktur und Funktionen

     -- Quadratisches, dünnes Aluminiumgehäuse, integrierter Anti-Rotations-Führungsschlitz;

     - Hart eloxierter Lauf, verchromte Kolbenstange, langlebig und leicht;

     - Vollständige Varianten: MK (doppeltwirkend), MSK (Feder ausfahrend), MTK (Feder einfahrend), MKD (Doppelstange), MKJ (Doppelstange mit einstellbarem Hub); Suffix -S für eingebauten Magneten;

     -- Verdrehungsgenauigkeit ≤±0,5°, Winkelabweichung des Werkstücks vermeiden;

     -- Montierbar an den Seiten vorne, hinten, links, rechts, oben und unten; Unterstützung der parallelen Montage nebeneinander;

     -- Umlaufende Sensornuten zur flexiblen Montage von Magnetschaltern.

Modellkodierungsregel

   1. Beispiel: MK20-50-S

     -- MK: Seriencode; K=Anti-Rotation; D=Doppelstab; J=einstellbarer Hub

     -- 20: Bohrungsgröße: 6/10/16/20/25/32 mm

     -- 50: Hublänge 5~100 mm

     -- -S: Eingebauter Magnetring

Technische Spezifikationen

Theoretischer Schub und Zug bei 0,5 MPa (Einzelstab, N)

Auswahlhilfe

     - Wählen Sie die Bohrung mit einem Sicherheitsspielraum von mindestens 50 % für die Arbeitslast.

     - Fügen Sie 5 bis 10 mm Spielraum zum praktischen Verfahrweg hinzu. max. Standardhub: 100 mm;

     - Wählen Sie das Modell -S, wenn eine Positionserkennung erforderlich ist. Wählen Sie MKD-Doppelstange für Seitenlastbedingungen.

Zusammenfassung in einem Satz

     Kompakter SOLH MK-Zylinder zur Sechsflächenmontage, ausgestattet mit integriertem Verdrehschutzmechanismus, geeignet für präzise Positionierung und kompakte Mehrzylinderanordnung in Automatisierungsgeräten mit begrenztem Platzangebot.
