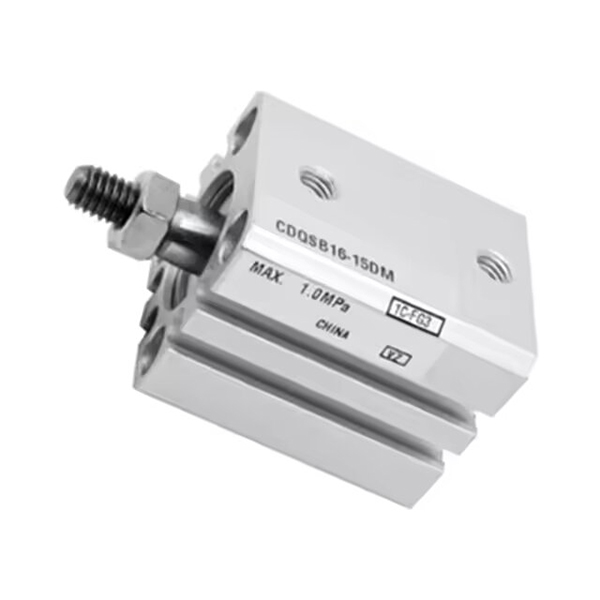

Kompakter dünner Zylinder der CQS-Serie

Marke: SOLH von Richge Technology

Produktübersicht

     Der dünne Kompaktzylinder der SOLH CQS-Serie ist mit der SMC CQS-Serie austauschbar. Konzipiert für begrenzten Einbauraum und hochpräzise Kurzhubanwendungen. Quadratisches, ultraschlankes Gehäuse, Bohrungsgröße φ12~25 mm, verbesserte Hochpräzisionsversion basierend auf der CQ2-Serie. Weit verbreitet in Halbleiter-, 3C-Elektronik- und Präzisionsautomatisierungsvorrichtungen zum Spannen, Drücken und Positionieren.

Struktur und Hauptmerkmale

     - Quadratisches, ultradünnes Gehäuse, kürzere Gesamtlänge als das CQ2-Modell;

     - Hart eloxierter Aluminiumzylinder, verchromte Kolbenstange, hohe Steifigkeit;

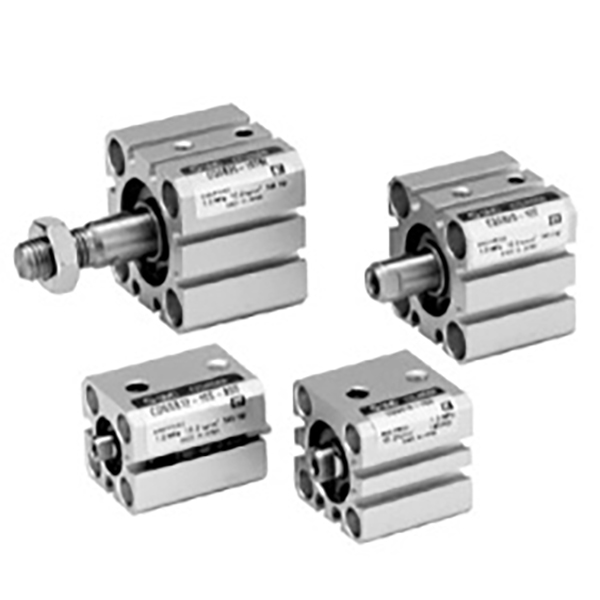

     - Komplette Varianten: Standard-Einzelstange, Doppelstange, nicht rotierende Stange, langlebige XB24-Version;

     - Eingebauter CDQS-Magnet zur Positionssensorerkennung; mehrseitige Sensorschlitze, Sensor ragt nicht aus dem Zylinder heraus;

     -- Festes Gummikissen an beiden Enden, kein Luftkissen;

     -- Reibungsarme Dichtung mit Ölreservoir, ölfreier Betrieb, Lebensdauer ≥5 Millionen Zyklen.

Modellkodierungsregel

   1. Beispiel: CDQSB20-50D-M9BW

     -- C: Eingebauter Magnet (CDQS); kein C = nicht magnetisches CQS

     -- DQS: Serienname

     -- B=Einzelstab; W=Zwillingsstab; K=nicht rotierende Stange; KW=Doppel-Rotationsstange

     -- 20: Bohrungsgröße 12/16/20/25 mm

     -- 50: Hublänge 5~300mm

     -- D: Neue Standardstruktur

     -- M9BW: Magnetschalteroption

Technische Spezifikationen

Theoretische Schub- und Zugkraft bei 0,5 MPa

Zusammenfassung in einem Satz

     SOLH CQS ultrakompakter dünner Pneumatikzylinder mit mehreren Strukturvarianten, hoher Steifigkeit und kurzem Körper, idealer hochpräziser Kurzhub-Aktuator für 3C- und Halbleiterautomatisierungsgeräte mit begrenztem Platzangebot.
