Kompakter dünner Pneumatikzylinder der Serie CQ2

Marke: SOLH von Richge Technology

Produktübersicht

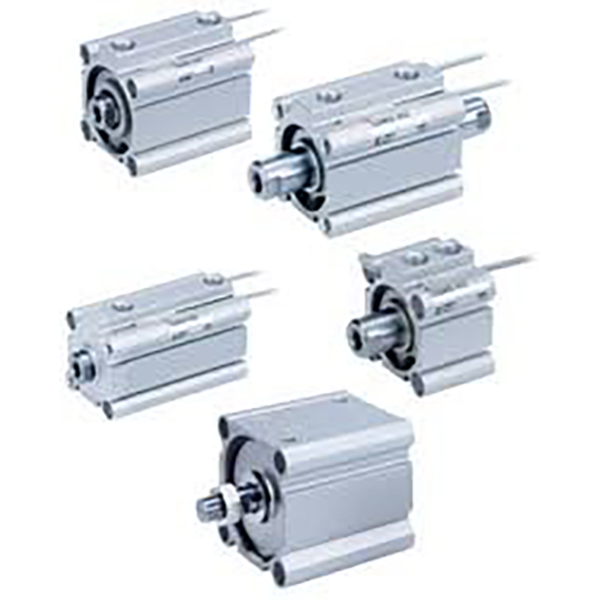

     Quadratischer, kompakter, dünner Zylinder der Serie SOLH CQ2, vollständig austauschbar mit dem Original-CQ2-Standard. Ultrakurzes Gehäuse, um 50 % reduzierte Länge im Vergleich zum Standard-Zugstangenzylinder. Vollständiger Bohrungsbereich φ4~200 mm, weit verbreitet zum Spannen, Drücken und Positionieren in der Verpackungs-, Automobil-, Elektronik- und allgemeinen Automatisierungsbranche.

Struktur und Hauptmerkmale

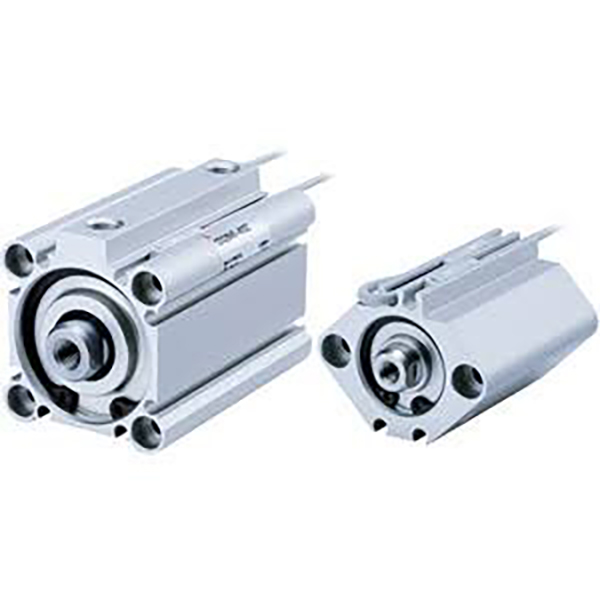

     -- Quadratischer, ultradünner Aluminiumkörper, hart eloxierte Oberfläche, hohe Steifigkeit;

     -- Verchromte Kolbenstange, leicht und langlebig;

     -- Mehrere Varianten: Einzelstange, Doppelstange, nicht rotierende Stange, Luftkissen, Ultrakurzhubversion;

     -- CDQ2 eingebauter Magnet zur Positionserkennung; mehrseitige Sensornuten, Schalter stehen nicht hervor;

     - Standardmäßiger Gummipuffer, optionales Luftkissen für Hochgeschwindigkeitsbetrieb;

     -- Reibungsarme Dichtung mit Ölreservoir, ölfreier Betrieb, Lebensdauer ≥5 Millionen Zyklen.

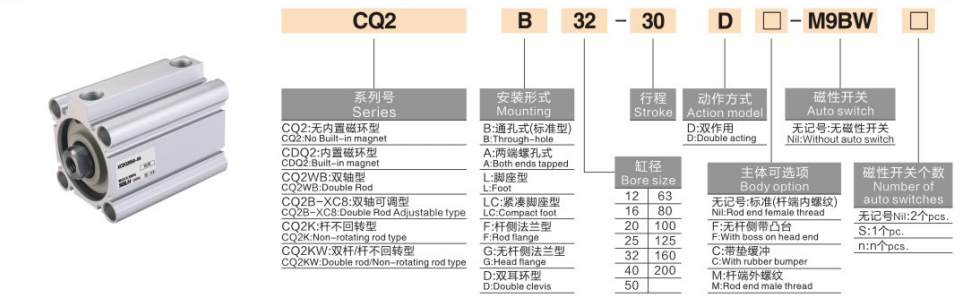

Modellkodierungsregel

   1. Beispiel: CDQ2B25-50Z-M9B

     -- C: Eingebauter Magnet (CDQ2); nein C = nicht magnetisch CQ2

     -- DQ2: Serienname

     -- B=Einzelstab; W=Zwillingsstab; K=nicht rotierende Stange; KW=Doppel-Rotationsstange

     -- 25: Bohrungsgröße 4~200 mm

     -- 50: Hublänge

     -- Z: Neue leichte Standardstruktur

     -- -C: Luftkissenoption

     -- M9B: Magnetschalter

Technische Spezifikationen

Theoretische Schub- und Zugkraft bei 0,5 MPa (Einzelstange)

Zusammenfassung in einem Satz

     Der universelle, kompakte, dünne Pneumatikzylinder SOLH CQ2 deckt den gesamten Durchgang mit einem Durchmesser von 4 bis 200 mm ab und bietet umfangreiche Strukturvarianten mit optionalem Luftkissen und Verdrehsicherungsstab. Er ist der am weitesten verbreitete Kurzhubantrieb für platzsparende Automatisierungsgeräte.
