5/2- und 5/3-Wege-Handhebelventil der Serie 4H | Handbetätigtes Wegeventil

Marke: SOLH von Richge Technology | 5/2 5/3-Wege-Handhebel-Pneumatikventil für manuelle Fehlersuche und Sicherheitsstopp

1. Produktübersicht und Kernstruktur

     Die SOLH 4H-Serie ist ein AirTAC-Standard5/2-Wege- und 5/3-Wege-Wegeventil mit manuellem Hebel, auch als handbetätigtes Schieberventil bekannt. Es schaltet pneumatische Schaltkreise rein durch manuelle Hebelbetätigung ohne elektrische oder pneumatische Steuersignale. Es wird häufig zum manuellen Debuggen von Geräten, zum Not-Sicherheits-Aus und zur Zylinder-Jog-Steuerung verwendet und verfügt über eine Präzisionsspulenstruktur und ein langlebiges Gehäuse aus Aluminiumlegierung mit zwei Positionierungsmodi: Federrückstellung und Stahlkugelverriegelung. Es ist vollständig mit 4-V-Magnetventilen und 4-A-Pneumatikventilen austauschbar und eine universelle manuelle Steuerkomponente für Standard-Pneumatiksysteme.

  1.1 Standard-5-Port-Schnittstellendefinition

     • P-Anschluss: Haupt-Drucklufteinlassanschluss

     • A/B-Arbeitsports: Zwei Ausgangsanschlüsse zum Anschluss doppeltwirkender Zylinder zur Steuerung der Ausfahr- und Einfahrhübe

     • R/S-Auslassanschlüsse: Druckentlastungsauslassöffnungen, kompatibel mit Standard-Schalldämpferinstallation zur Geräuschreduzierung

     • Fahrmodus: Direkte manuelle Hebel-Kippbedienung

     • Strukturelles Merkmal: Hochpräziser Spulentyp, hochfestes Gehäuse aus Aluminiumlegierung, Federrückstellung/Stahlkugel-Positionierungsstruktur für stabilen Betrieb

2. 5/2-Wege-Handhebelventil (zwei Positionen)

  2.1 Manuelle Federrückstellung (4H210/310/410)

     • Funktionsprinzip: Den Hebel umlegen, um den Luftkreislauf umzukehren; Der Hebel wird durch Federkraft automatisch zurückgesetzt, nachdem die Hände losgelassen wurden.

     • Kernmerkmale: Sofortiges Zurücksetzen mit Handauslösung, hervorragende Fehlbedienungsleistung und hohe Betriebssicherheit.

     • Typisches Modell: 4H210-08 (G1/4-Anschluss, 5/2-Wege-Handventil mit Federrückstellung)

  2.2 Manueller Verriegelungstyp (4H210L/310L)

     • Funktionsprinzip: Ausgestattet mit selbstsichernder Hebelstruktur. Das Ventil behält nach dem Umschalten die umgekehrte Position bei und muss zur Rückkehr manuell zurückgesetzt werden.

     • Kernmerkmale: Stabile Positionierung und langfristiges Halten der Position, wodurch versehentliche Berührungen und Fehlbedienungen wirksam verhindert werden, geeignet für Langzeitarbeitsbedingungen.

     • Typisches Modell: 4H210L-08 (G1/4-Anschluss, 5/2-Wege-Handventil mit Verriegelung)

3. 5/3-Wege-Handhebelventil (drei Positionen)

  Die 5/3-Wege-Handventile der Serie 4H230/330/430 verfügen über ein dualstabiles Stahlkugelpositionierungsdesign mit drei professionellen Mittelpositionsfunktionen, um anspruchsvolle pneumatische Steuerungsanforderungen zu erfüllen.

     • Geschlossenes Zentrum (C-Typ): Vollständig geschlossen in Mittelstellung. Ermöglicht Zylinderverriegelung, Druckhaltung und Absturzsicherung für hängende und vertikale Stationen.Typisches Modell: 4H230C-08

     • Auspuffmitte (E-Typ): A/B-Arbeitsanschlüsse kommunizieren mit Auslassanschlüssen in mittlerer Position. Das System lässt den Druck vollständig ab und ermöglicht so ein freies Schweben des Zylinders, eine manuelle Fehlerbeseitigung der Ausrüstung und einen Sicherheitsschutz.Typisches Modell: 4H230E-08

     • Druckzentrum (P-Typ): Der P-Lufteinlass kommuniziert mit den A/B-Anschlüssen in der Mittelposition und wandelt einen doppeltwirkenden Zylinder in einen einfachwirkenden Ausgang für synchrones Spannen und Kraftausgleichskontrolle um.Typisches Modell: 4H230P-08

4. Standardmodell-Codierungsregeln und gängige Modelle

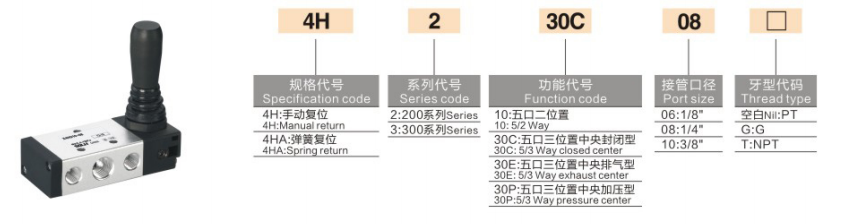

 1. Codierungslogik: 4H [Größencode] [Funktionscode] – [Anschlussgröße]

  2. Mainstreaming gemeinsamer Modelle

     • 4H210-08: 5/2-Wege-Federrückstellung, universelles Handventil mit G1/4-Anschluss

     • 4H210L-08: 5/2-Wege-Typ mit Selbsthemmung und langfristiger Positionshaltung

     • 4H230C-08: 5/3-Wege-Modell mit geschlossener Mittelstellung, Zylinderdruckhaltung und -verriegelung

     • 4H310-10: 5/2-Wege-Federrückstellung, G3/8-Handsteuerventil mit großem Durchfluss

5. Universelle technische Kernparameter

6. Kernproduktvorteile

     • Rein manuelle explosionsgeschützte Sicherheitsleistung: Keine elektrischen Komponenten und Stromversorgung erforderlich, keine Funkengefahr. Perfekt geeignet für die Gerätefehlerbeseitigung, Not-Aus-Betätigung und manuelle Steuerung in brennbaren, explosiven und staubigen Umgebungen.

     • Duale Positionierungsmodi für vollständige Szenarien: Federrückstellungstyp für sofortige Sicherheitsrückstellung und Vermeidung von Fehlbedienungen; Verriegelungstyp für eine langfristige stabile Positionshaltung, die kurzzeitiges Joggen und Langzeitarbeitsbedingungen abdeckt.

     • Vielseitige Mittelfunktionen mit drei Positionen: Ausgestattet mit den drei mittleren C/E/P-Modi zur Realisierung der Zylinderverriegelung und Druckhaltung, Systemsicherheitsdruckentlastung und synchroner Klemmausgleichskontrolle.

     • Flexible und universelle Installation: Unterstützt Schalttafelmontage und Sockelmontage mit fester Mehrwinkelinstallation. Völlig universell und austauschbar mit 4V-Elektrosteuerventilen und 4A-Pneumatiksteuerventilen in den Einbaumaßen.

     • Stabiler und langlebiger Betrieb: Die präzise Spulenanpassung und die Positionierungsstruktur der Stahlkugel sorgen für ein klares Handgefühl, klare Umkehrung, geringe Reibung und lange Lebensdauer.

7. Typische Anwendungsszenarien

     • Manuelles Debuggen, Tippbetrieb und Wartungssicherheitskontrolle von doppeltwirkenden Zylindern

     • Sicherheitstürverriegelung und Not-Aus-Pneumatikkreise, manuelle Steuerung für explosionsgeschützte Zonen

     • Manuelle Reversiersteuerung für nicht strombetriebene Geräte und automatisierte Produktionslinien

     • Vor-Ort-Austausch und Fehlerbehebung von 4V-Elektromagnetventilen und 4A-Pneumatikventilen zum flexiblen Umschalten der elektrischen/pneumatischen/manuellen Steuermodi

Zusammenfassung in einem Satz

     Die SOLH 4H-Serie ist ein universelles 5/2- und 5/3-Wege-Handhebelventil mit doppelter Rückstellung/Sperrung und drei mittleren C/E/P-Funktionen. Mit rein manueller Sicherheitsbedienung und vollständiger 4V/4A-Austauschbarkeit ist es das standardmäßige handbetätigte Ventil für die manuelle Fehlersuche in pneumatischen Systemen und die Sicherheits-Notaus-Steuerung.
