3/2-Wege-Fußpedalventil der Serie 3F / 3FM | Normalerweise geschlossenes, direkt wirkendes pneumatisches Fußventil

Marke: SOLH von Richge Technology | Vollständig kompatibler Ersatz für AirTAC 3F / 3FM Fußventil

1. Produktübersicht

     Die Serien SOLH 3F und 3FM sind3/2-Wege direktwirkende, normalerweise geschlossene pneumatische Fußpedalventile, voll kompatibel und austauschbar mit den Originalmodellen AirTAC 3F210 und 3FM210. Der 3F210 verfügt über ein robustes Gehäuse aus Aluminiumdruckguss, während der 3FM210 über eine leichte Mini-Kunststoffstruktur verfügt. Beide Serien verfügen über ein integriertes Abgasdesign mit standardmäßiger P/A/R-Luftanschlusslogik. Sie dienen als freihändige pneumatische Schaltgeräte und werden häufig zur Steuerung einfachwirkender Zylinder, zur Vakuumunterbrechung, zum manuellen Ein-/Ausschalten des Tipp-Luftkreises sowie zur Steuerung von Stanz- und Spannvorrichtungen eingesetzt.

  1.1 Kernlogik und Funktionsprinzip des Flughafens

     • Definition des Flughafens: P (Lufteinlass), A (Arbeitsauslass), R (eingebauter Auslassanschluss)

     • Normalerweise geschlossener Zustand (Pedal freigegeben): P-Einlass geschlossen, A-Anschluss kommuniziert mit R-Auslassanschluss, um den Zylinderrestdruck sofort abzulassen

     • Arbeitszustand (Pedal gedrückt): P-A-Kreislauf öffnet sich für die Luftzufuhr, R-Abluftanschluss geschlossen, um den Druck aufrechtzuerhalten

     • Sperrfunktion (Suffix L): Ausgestattet mit einer Verriegelungslaschenstruktur. Drücken Sie einmal, um das Pedal für eine kontinuierliche Luftzufuhr zu verriegeln. Zum Entriegeln und Zurücksetzen der Druckentlastung erneut drücken

     • Standardfunktion: Nicht-L-Modelle sind vom Typ mit sofortiger Selbstrückstellung, die automatisch die Luft abschneidet und den Druck nach dem Loslassen des Fußes ablässt

2. Modellcodierungsregeln und -definition

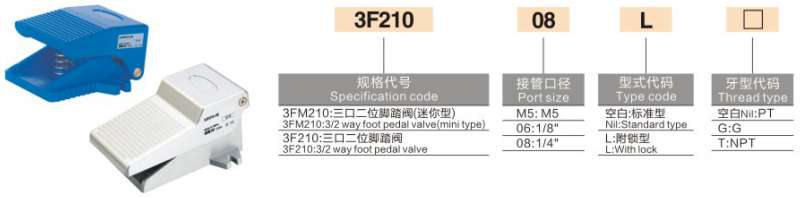

     Codierungslogik: 3(F/FM)210 – [Anschlussgröße] [L-Verriegelung] – [Gewindetyp]

  2.1 Definition des Seriengehäuses

     • 3F210: Standardgehäuse aus robuster Aluminiumlegierung, 3/2-Wege-Fußventil

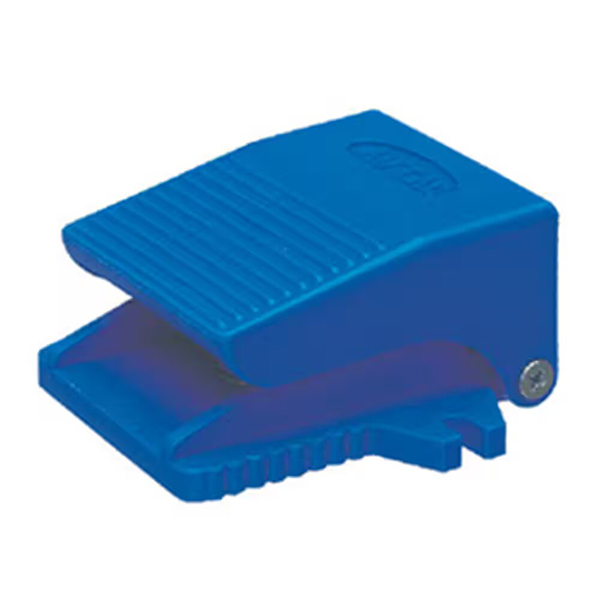

     • 3FM210: Mini-Fußventil aus leichtem Kunststoff, kompakte Größe für die Installation auf engstem Raum

  2.2 Spezifikation der Portgröße

     • M5: M5×0,8 Feingewinde (exklusiv für 3FM Mini-Modell, Micro-Pilotluftsteuerung)

     • 06: G1/8 (PT1/8) Standardgewinde

     • 08: G1/4 (PT1/4) gängige Universalspezifikation für Industriewerkzeuge

  2.3 Funktion und Thread-Suffix

     • L-Suffix: Mit selbstsichernder Struktur für langanhaltendes Halten des Drucks

     • Nein L: Typ mit sofortiger Selbstrückstellung, automatische Druckentlastung nach dem Loslassen des Pedals

     • Gewindetyp: Leer=PT-Kegelgewinde; G=britisches Standard-Parallelgewinde; T=NPT amerikanisches Kegelgewinde

     Modellbeispiel: 3F210-08L | Fußventil aus Aluminiumlegierung mit G1/4-Anschluss und Selbstsperrfunktion; 3FM210-M5 | Mini-Kunststoff-Mikrofußventil mit M5-Gewinde

  2.4 Vergleichstabelle der vollständigen Serienspezifikationen

3. Technische Kernparameter

4. Auswahlunterschied: 3F Aluminium-Serie vs. 3FM Mini-Kunststoff-Serie

5. Funktionelle Unterscheidung: Selbstrückstellung vs. Selbsthemmung

     • Nicht-L-Typ mit sofortiger Selbstrückstellung: Das Pedal prallt nach dem Loslassen des Fußes automatisch zurück, wodurch die Luftzufuhr unterbrochen und der Druck von Anschluss A abgelassen wird. Dies ist der gebräuchlichste Typ für Jogging- und intermittierende Steuerungsszenarien.

     • Selbstsichernder Typ mit Suffix „L“.: Einmal drücken, um das Pedal für kontinuierliche Luftzufuhr und Druckhaltung zu verriegeln; Zum Entriegeln und Ablassen des Restdrucks erneut drücken. Speziell entwickelt für die Langzeitdruckhaltung pneumatischer Kreisläufe.

6. Ersatz und typische Anwendungen

  6.1 Kompatibler Ersatz

     Die SOLH 3F/3FM-Serie ersetzt vollständig die ursprüngliche AirTAC 3F210/3FM210-Serie und inländische Xinchang/SOLIH-äquivalente Modelle und kann alte FV320-Fußpedalventile mit perfekter Dimensions- und Funktionskompatibilität direkt aufrüsten und ersetzen.

 6.2 Typische Anwendungsszenarien

     • Einfachwirkender Zylinder-Fußschalter: Luftquelle → 3F-Fußventil → einfachwirkender Zylinder; Der Zylinder kehrt automatisch zurück und lässt den Druck ab, wenn das Pedal losgelassen wird, wodurch ein sicherer intermittierender Betrieb gewährleistet wird.

     • Vakuum-Saugnapf-Druckentlastung: Schritt zur Luftzufuhr zum Unterbrechen des Vakuums; Lassen Sie das Pedal los, um die Luft abzusaugen und die Haltekraft des Saugnapfes zu beseitigen, um ein schnelles Lösen des Werkstücks zu ermöglichen.

     • Industrielle Verarbeitungskontrolle: Manueller Fußschalter für kleine Stanzmaschinen, Schleifmaschinen und pneumatische Vorrichtungsspannsysteme, wodurch die Hände für eine effiziente Bedienung frei bleiben.

Zusammenfassung in einem Satz

     Die normalerweise geschlossenen 3/2-Wege-Fußpedalventile der Serie SOLH 3F/3FM umfassen robuste, selbstrückstellende/selbstsperrende Aluminiummodelle und leichte Mini-Kunststoffmodelle. Mit ihrer staub- und spritzwassergeschützten Leistung nach IP54, schmiermittelfreiem Betrieb und vollständiger AirTAC-Kompatibilität sind sie die standardmäßigen freihändigen pneumatischen Schaltventile für die Zylindersteuerung, das Vakuumbrechen und den Betrieb von Industriewerkzeugen.
