Zw32-40,5 kV Out

Zw32-40,5 kV Out

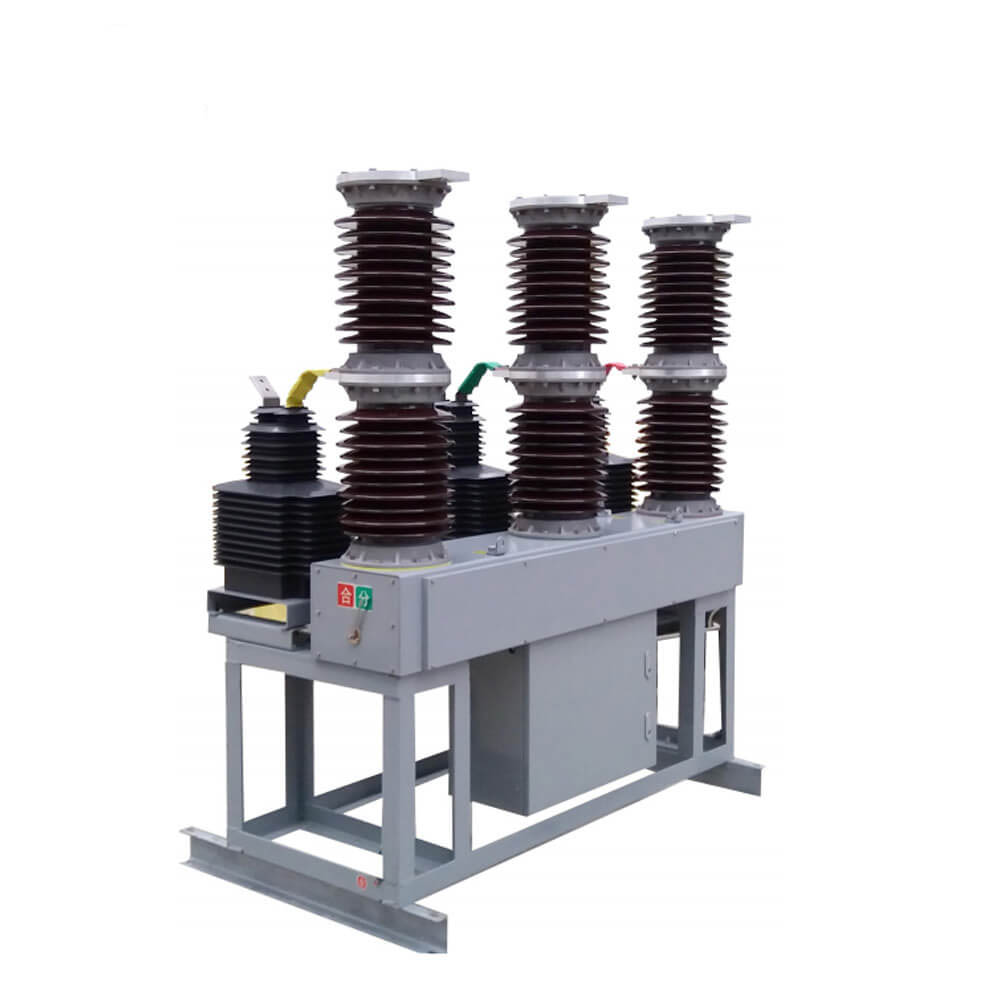

ZW32-40.5 Serie Outdoor-Hochspannungs-Vakuum-Leistungsschalter werden in Dreiphasen-Stromversorgungssystemen mit AC 50Hz und Nennspannung von 35 kV verwendet, um Laststrom, Überlaststrom und Kurzschlussstrom zu trennen und zu kombinieren. Der Leistungsschalter kann mit einem zurückliegenden Controller ausgestattet werden, um die aktuellen Eigenschaften zu identifizieren und mehrere automatische Einlösten zu erreichen, selbst bereitgestellt PT als Stromquelle, um ein intelligenter Leistungsschalter mit Spannung und Stromausgang zu werden, und kann gesteuert werden. durch die elektronische PT, um Strom bereitzustellen und die Überstromverzögerung, die Verzögerung der Überstromverzögerung, den dreistufigen Verbundschutz kurzer Kreislauf abschließen zu können.

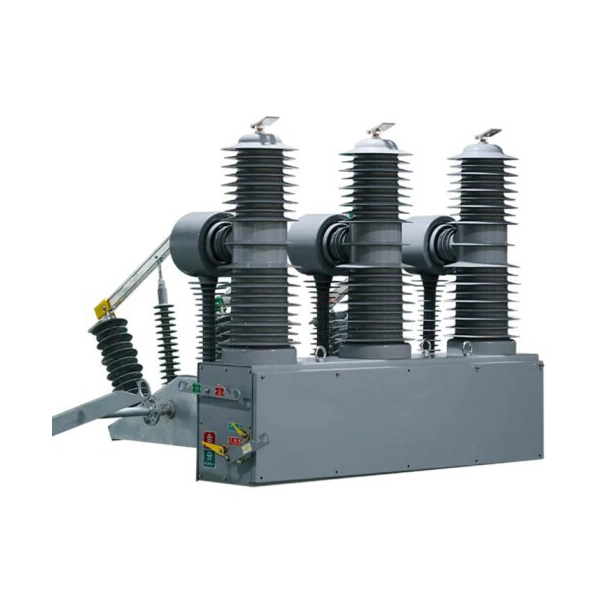

ZW32-40.5 Outdoor-Hochspannungs-Vakuumschalter im Freien besteht hauptsächlich aus integriertem versiegeltem Pol, Stromtransformator, Betriebsmechanismus und Kastenkörper. Diese Art von Leistungsschalter ist miniaturisiert, und seine Hülle besteht aus hochwertiger Stahlbox. Streitquerzenträger können entsprechend den Bedürfnissen der Benutzer ausgewählt werden. ZW32-40.5 Outdoor-Hochspannungs-Vakuum-Leistungsschalter und intelligente Kontrollkombination. Ein Off-Betrieb des Schalters kann lokal realisiert werden, und es kann auch durch die Fernbedienung durch Kommunikationsschnittstelle betrieben werden. Andere Informationen des Schaltungsschalters können auch in das Kontrollzentrum übertragen werden, und der Kommunikationskanal können Kabel, günstig.

Merkmale

(1) ZW32-40.5-Produktreihe insgesamt für den Säulentyp, dreiphasig, das auf einer Mechanismusbox montiert ist, das dynamische Ende des Unterbrechungsraums durch den Beugungarm, isolierte Stangenstangen für die Ausgangswelle des angeschlossenen Mechanismus. Der mit dem Leistungsschalter verbundene Mechanismus und die mit dem Leistungsschalter verbundene Stange befinden sich in einer wasserdichten Kiste. Der Übertragungsmechanismus des Leistungsschalters besteht aus einer Verbindungsstange und einem Krückenarm, und das dynamische Ende der Unterbrecherkammer ist über einen Krückenarm, eine isolierte Spurstange, eine Verbindungsstange und einen Betriebsmechanismus an die Ausgangswelle des Betriebsmechanismus angeschlossen. Die Drehung der Ausgangswelle wird angetrieben, um den dynamischen Kontakt der Bogenlöschkammer für die Durchführung der Spalt- und Schließaktion zu erkennen.

(2) Produkte der ZW32-40.5-Serie sind mit dem aktuellen Transformator ausgestattet. Jede Phase kann vier Wicklungen dauern, von denen zwei für die Messung verwendet werden, zwei zum Schutz. Nach Bedarf des Kunden können 100: 5, 200: 5, 400: 5, 800: 5, 1000: 5, 1600: 5 aktueller Transformator installiert werden.

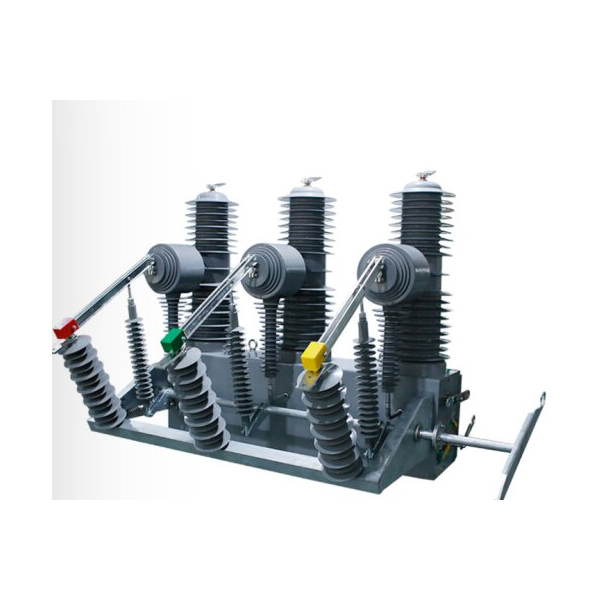

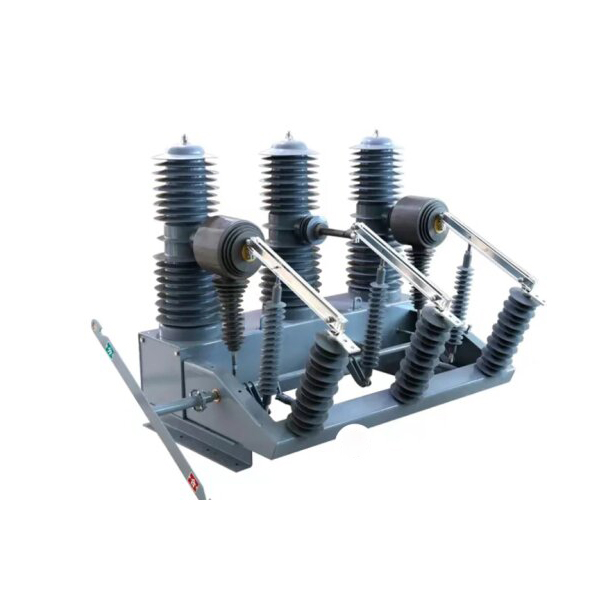

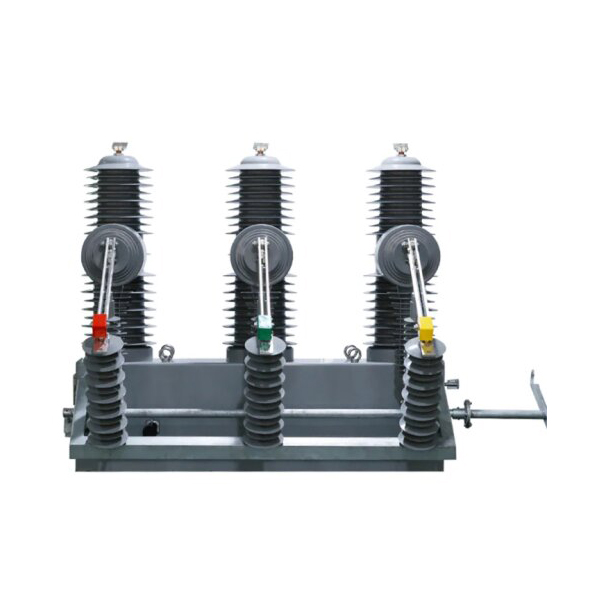

(3) Trennungsschalter können an der Seite des Leistungsschalters zu einem Hochspannungs-Vakuum-Leistungsschalter im Freien und einem Hochspannungs-Trennungsschalter-Kombinationsinstrument im Freien, der die sichtbaren Trennschalter erhöht und zuverlässiger Interress-Operation erhöht, erhöht werden.

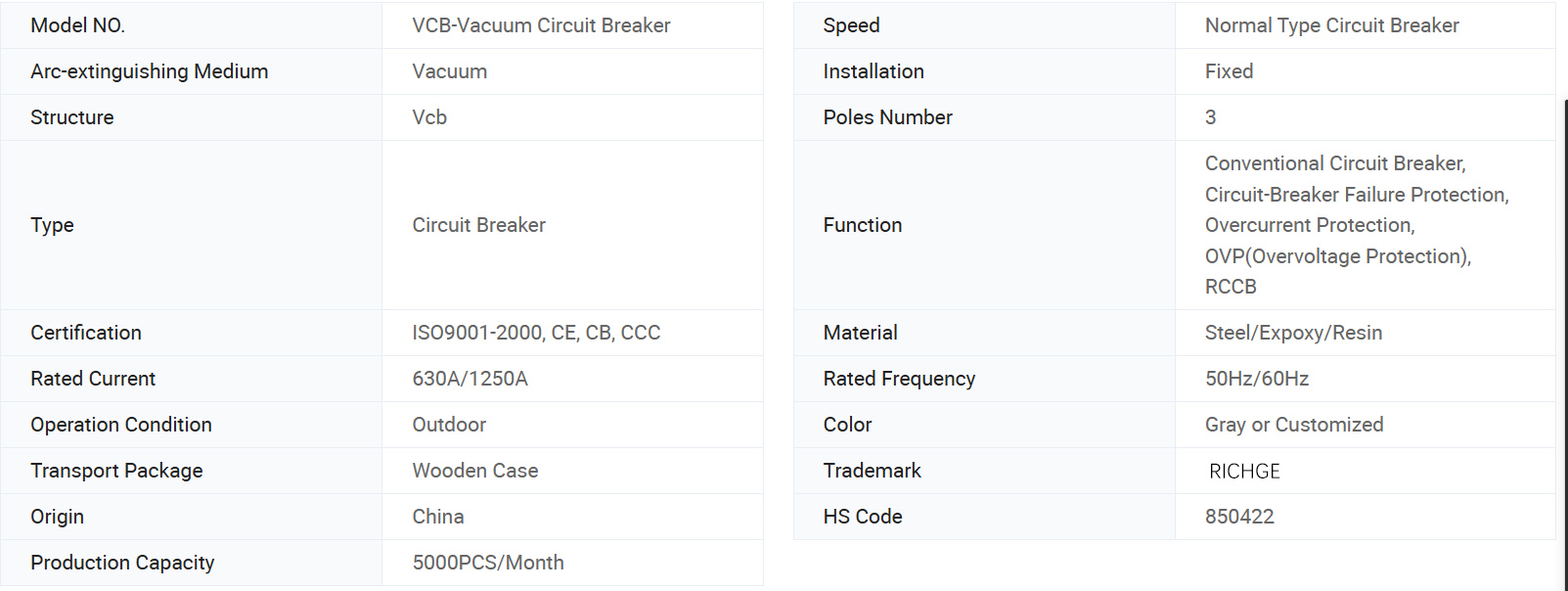

Grundinformationen.

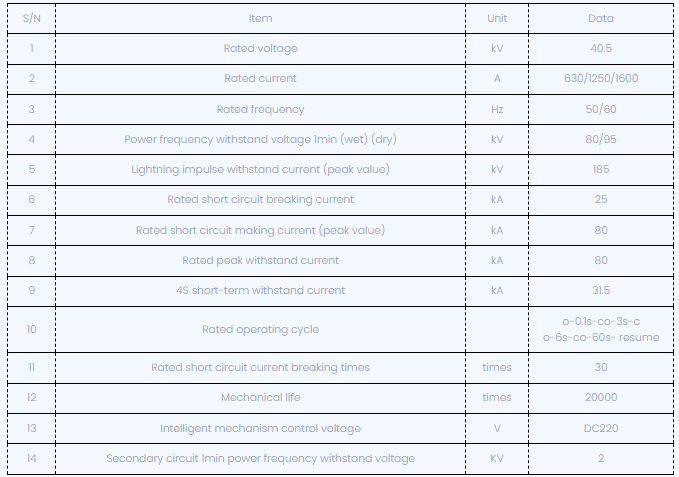

Technischer Parameter

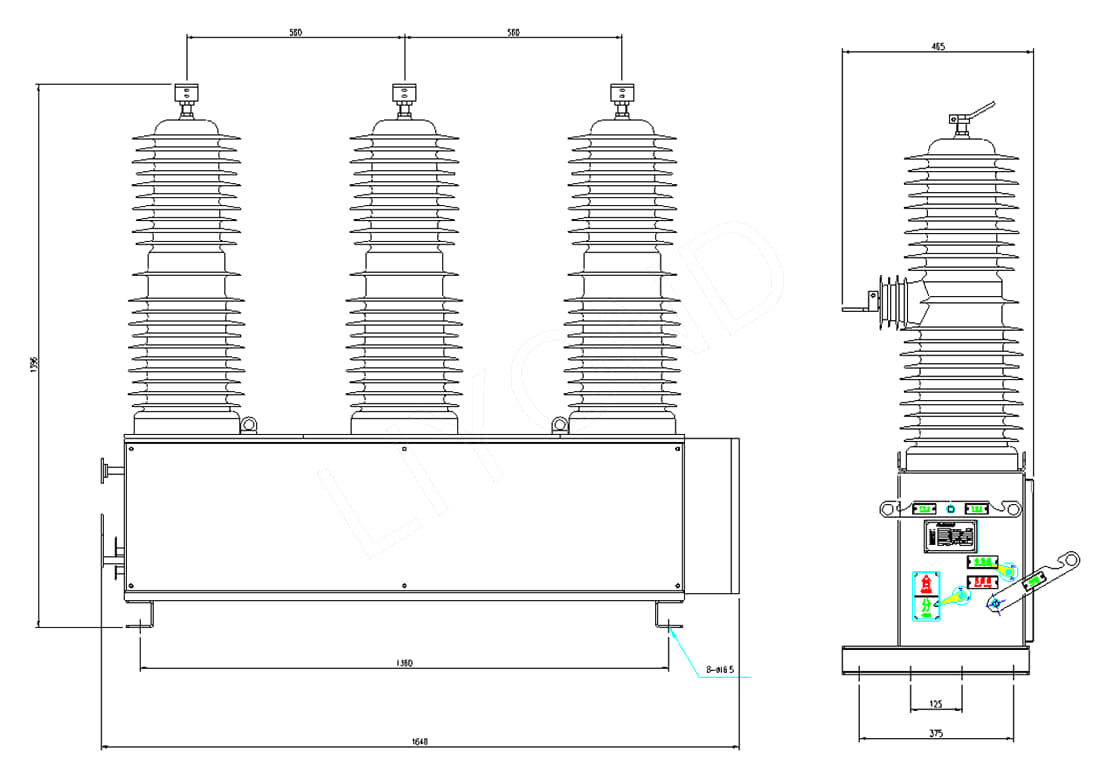

Dimensionszeichnung:

Zw32-40.5Dimensionsreferenz

Geben Sie bei der Bestellung bitte den Produkttyp, den Namen, die Menge, den Nennstrom, den Bruchstrom von Kurzschlusskreis, das Stromverhältnis des Stromumsatzes, den Betriebsmodus und die Betriebsspannung usw. an.

Arbeitsbedingungen

1. Lufttemperatur: -30 ℃ ~+60 ℃;

2. Höhe: Nicht mehr als 2.000 Meter;

3. Die Windgeschwindigkeit überschreitet 34 m/s nicht;

¨ Vibrationen oder Bodenbewegungen von außerhalb der Schaltanlagen und Steuergeräte sind vernachlässigbar.

4. Verschmutzungsstufe: Stufe IV;

5. Leichentemperatur -40 ℃ ~+85 ℃.
