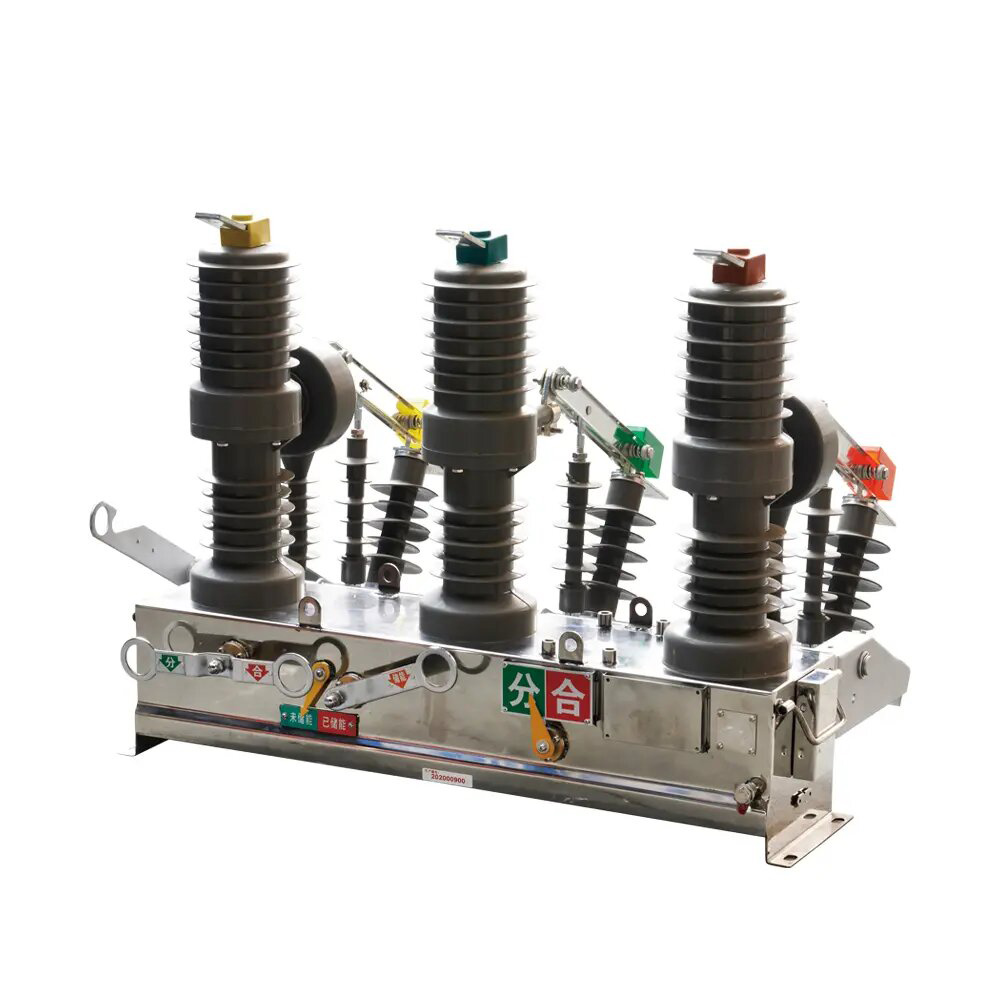

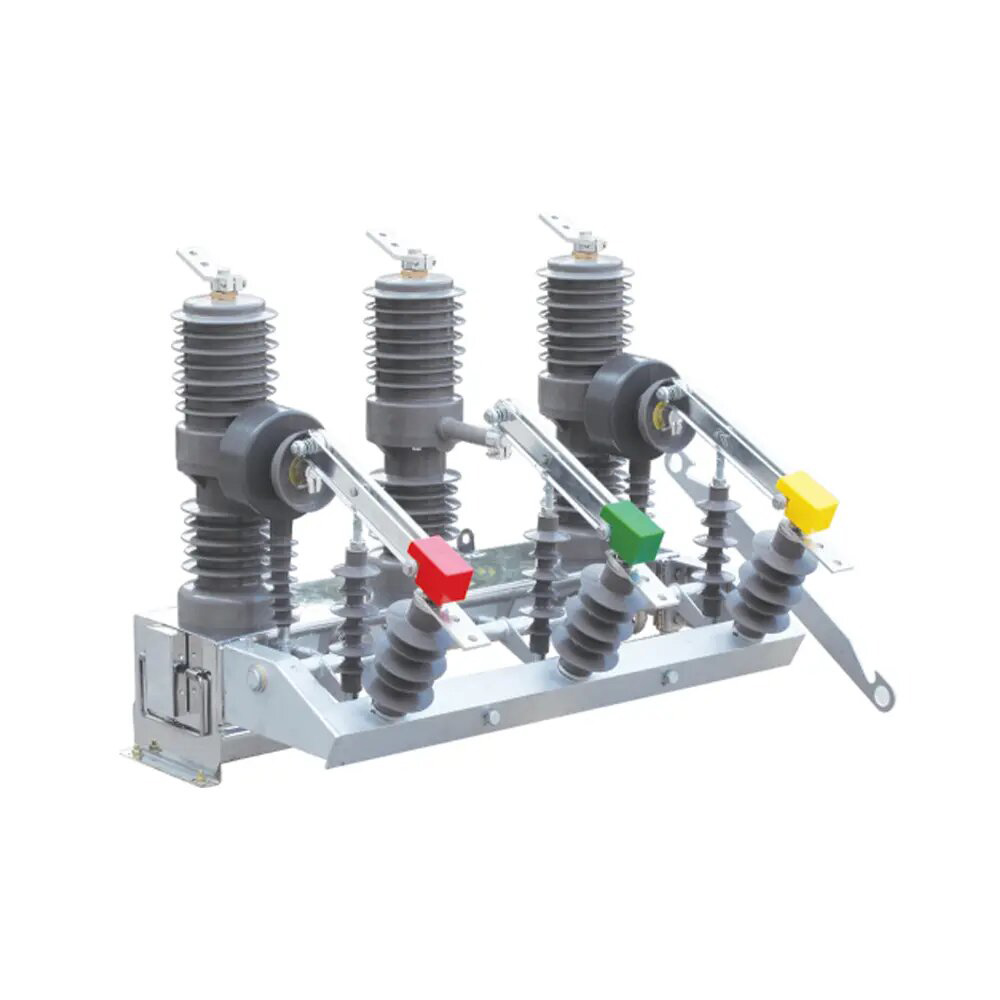

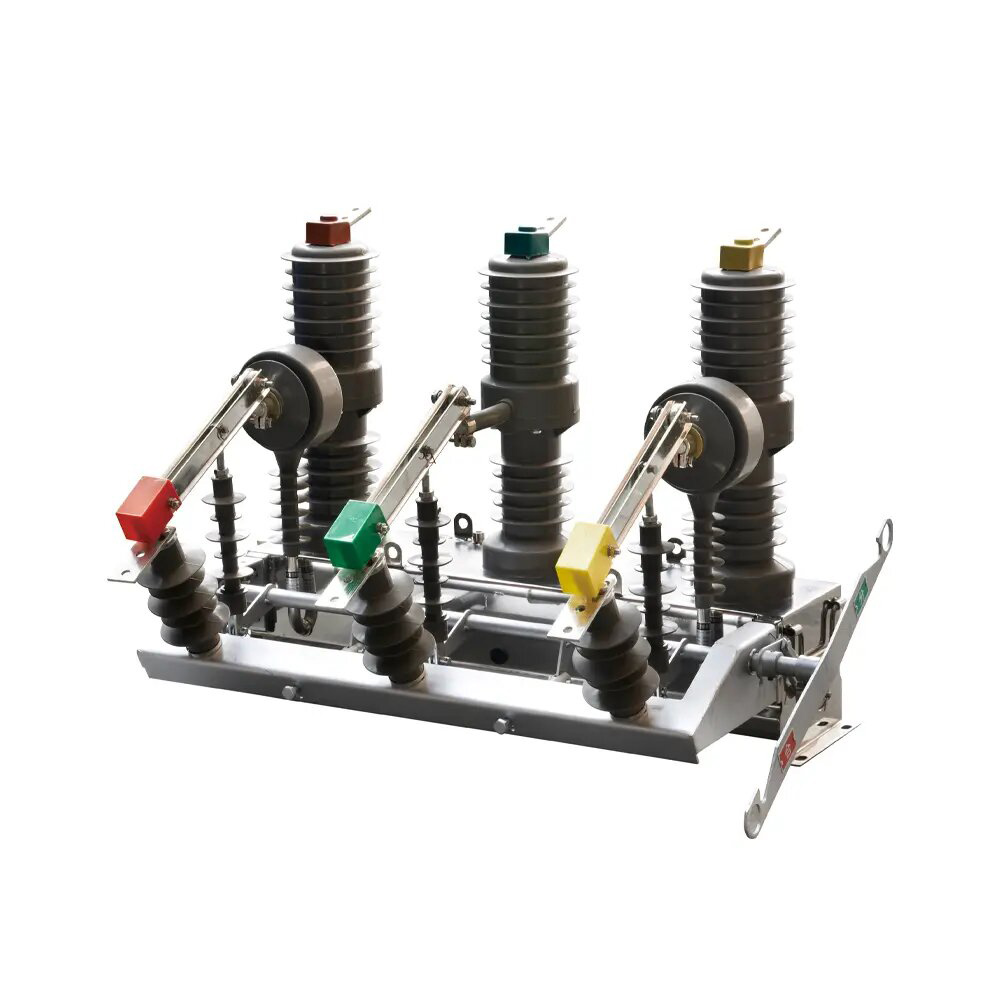

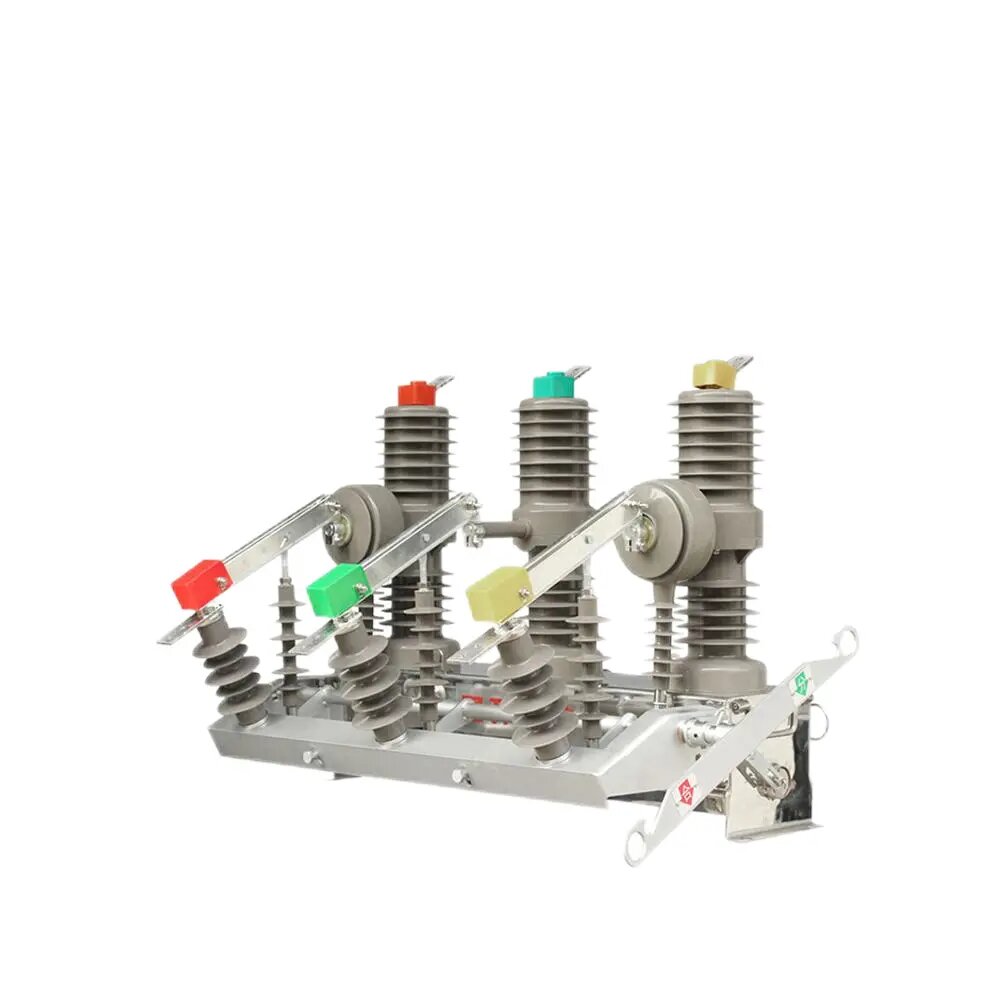

ZW32-12 Outdoor Vacuum Circuit Breaker (im Folgenden als Leistungsschalter bezeichnet) ist eine Ausrüstung für die Stromverteilung im Freien mit einer Nennspannung von 12 kV und dreiphasigen AC 50Hz. Es wird hauptsächlich zum Brechen und Schließen des Laststroms, des Überlaststroms und des Kurzschlussstroms im Stromversorgungssystem verwendet. Es ist für Schutz und Kontrolle in Umspann- und Industrie- und Bergbauunternehmens -Umspannwerksystemen sowie Orte geeignet, an denen ländliche Stromnetze häufig arbeiten.

ZW32-12-Serie Outdoor AC-Hochspannungs-Vakuum-Leistungsschalter der Serie von GB 1984 „AC-Hochspannungsschalter“ und die internationale elektrotechnische Kommission IEC 60056 „Hochspannungs-AC-Leistungsschalter“ und andere Standards.

Der Leistungsschalter hat die Eigenschaften von kleiner Größe, geringem Gewicht, Anti-Kondensation und wartungsfrei und kann sich an harte Wetterbedingungen und schmutzige Umgebungen anpassen.

ZW32-12 Outdoor MV Vakuumschalter ist die Außenverteilungsausrüstung mit einem Nennspannung 12 kV, drei Phasen AC 50 Hz. Es wird im Verteilungssystem für Umspann- und Industrie- und Bergbauunternehmen zum Schutz und zur Kontrolle des Gebrauchs verwendet. Es wird auch an ländlichen Stromnetzstellen verwendet, wobei häufiger Betrieb zum Brechen und Schließen des Laststroms und des Laststroms und des Kurzschlusstroms des Stromversorgungssystems verwendet wird.

Die Out -Isolierung des Vakuum -Unterbrechers nimmt Silikonkautschukgehäuse mit längerer Lebensdauer, höherer Zuverlässigkeit, guter Wetterbeständigkeit, geeigneter Transport und guter Bewertung an. Der Betriebsmechanismus nimmt eine Miniaturisierung und einen hohen zuverlässigen Federbetriebsmechanismus an, hat die Vorteile einer einfachen Struktur, der mechanischen Lebensdauer bis zu 10000 Mal.

Dieser Leistungsschalter und dieser Controller können einen vollständigen Satz als Recloser bilden, Fernbedienung, Telemetrie, Fernkommunikation, Fernanpassung vier Fernbedienungsfunktionen erkennen. Feature -Funktionen: Keine Verbrennung und Explosionsgefahren, wartungsfreie, geringe Größe, geringes Gewicht (weniger als 100 kg), Langzeitlebensdauer (Millionen), Sicherheit und Zuverlässigkeit, einfache Betrieb, Anpassungswartung und Installation. Kann mit der PT -Elektronik -PT für kurze Entfernungen ausgestattet werden. Fernbedienung kann mit doppeltem Stromversorgungsversorgung ausgestattet werden

Schaltgerät und intelligentAutomatische Reclosser -Vorauszahlungs -Automatisierungssystem.

Standard: IEC 62271-100

Merkmale

1. Der Leistungsschalter nimmt eine dreiphasige Strümpfestruktur an, die die Eigenschaften der Leistungsverbrennung, keine Verbrennungs- und Explosionsgefahren, wartungsfrei, kleiner Größe, geringes Gewicht und lange Lebensdauer aufweist.

2. Der Leistungsschalter nimmt eine vollständig geschlossene Struktur mit einer guten Versiegelungsleistung an, die zur Verbesserung der Leistung von feuchtigkeitssicherem und Antikondensation beiträgt und besonders für die Verwendung in kalten oder feuchten Bereichen geeignet ist.

3. Drei-Phasen-Säulen und aktuelle Transformatoren verwenden importierte Outdoor-Epoxidharzharz-Festisolierungen oder ein inländisches Epoxidharz-Outsourcing-Silikonkautschuk-Festisolieren; Es hat die Eigenschaften eines hohen und niedrigen Temperaturwiderstandes, des ultravioletten Widerstands und des Alterungswiderstandes.

V. Die Mechanismusübertragung übernimmt den direkten Übertragungsmodus, die Anzahl der Teile ist gering und die Zuverlässigkeit ist hoch. Der Betriebsmechanismus wird in einen versiegelten Mechanismus -Box gelegt, der das Problem der Korrosion des Betriebsmechanismus löst und die Zuverlässigkeit des Mechanismus verbessert.

5. Der Öffnungs- und Schließbetrieb des Leistungsschalters kann manuell oder elektrisch und durch Fernbedienung betrieben werden. Es kann mit intelligentem Controller zur Realisierung der Stromverteilungsautomatisierung übereinstimmen und auch mit einem Reclosser kombiniert werden, um einen automatischen Recloser und Sektionsalizer zu bilden.

6. Der Leistungsschalter kann mit zweiphasigen oder dreiphasigen Stromtransformatoren für Überstrom- oder Kurzschlussschutz ausgestattet werden und kann dem intelligenten Controller auch aktuelle Erwerbssignale bereitstellen. Aktuelle Transformatoren für die Messung können gemäß den Benutzeranforderungen hinzugefügt werden.

7. Der Leistungsschalter kann mit einem dreiphasigen Bindungs-Isolierschalter ausgestattet werden, und es gibt eine sichtbare Fraktur, wenn der Isolierschalter geöffnet ist, und ist mit einem Anti-Mistake-Verriegelungsgerät mit dem Leiterschalter ausgestattet. Wenn sich der Leistungsschalter in der Schließposition befindet, kann der Isolationsschalter nicht geöffnet oder geschlossen werden. Der Leistungsschalter kann nur dann betrieben werden, wenn das Isolationsmesser vollständig geschlossen oder vollständig geöffnet ist. Die Isolatoren für Säulenverträge können für eine einfache Wartung miteinander verbunden werden.

Auswahl

Grundinformationen.

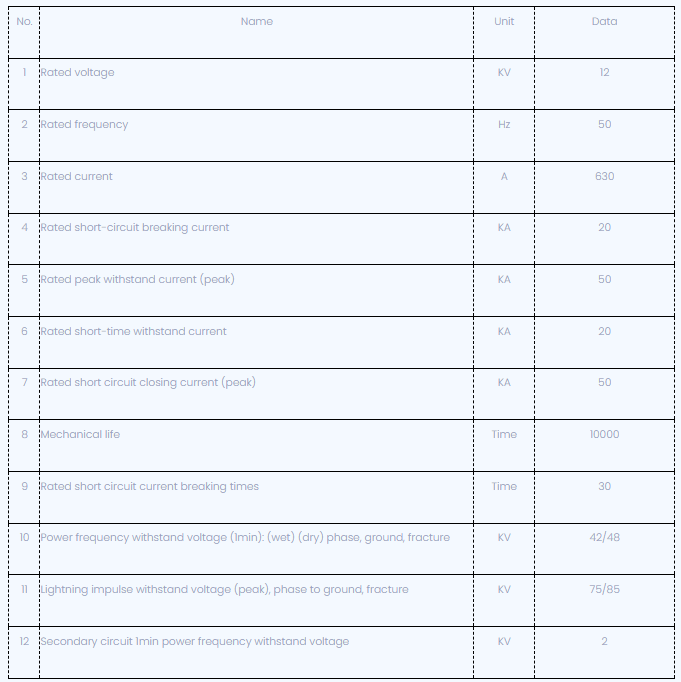

Technischer Parameter

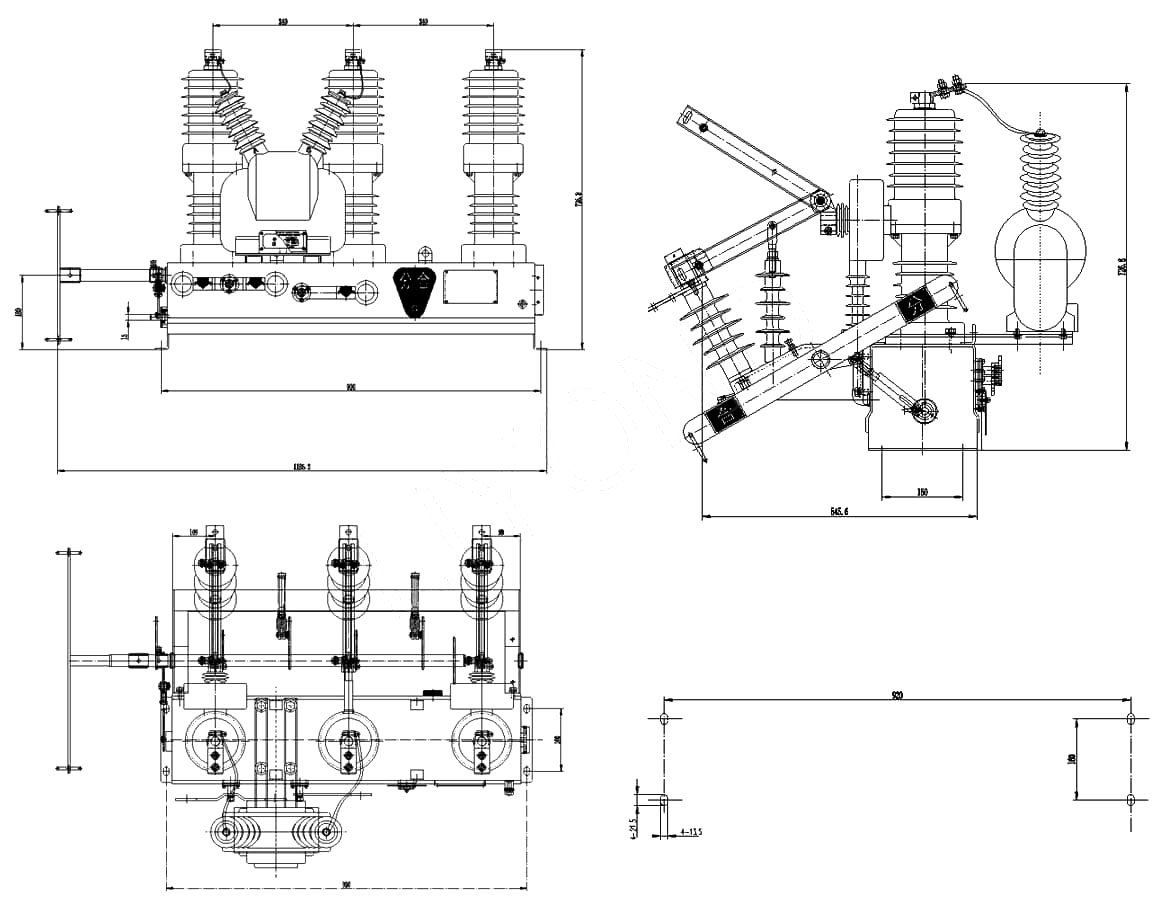

Dimensionszeichnung:

Zw32-12-Abmessungen Referenz

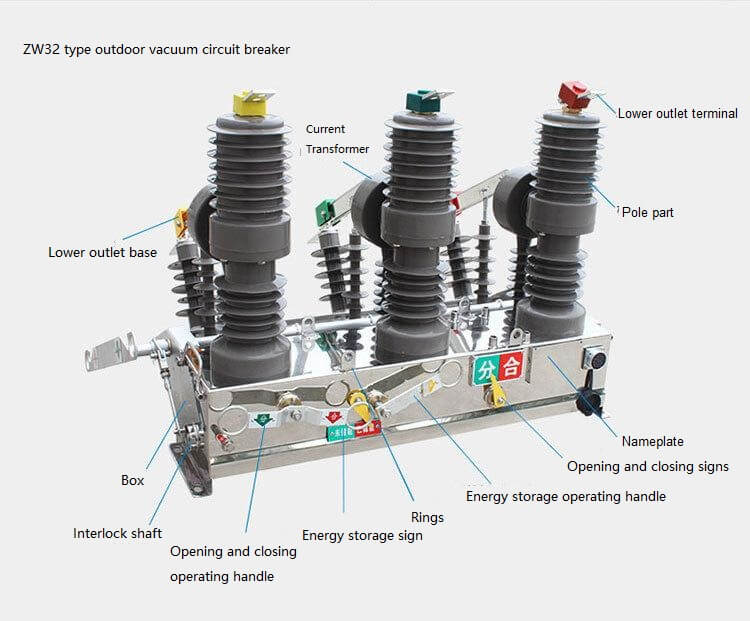

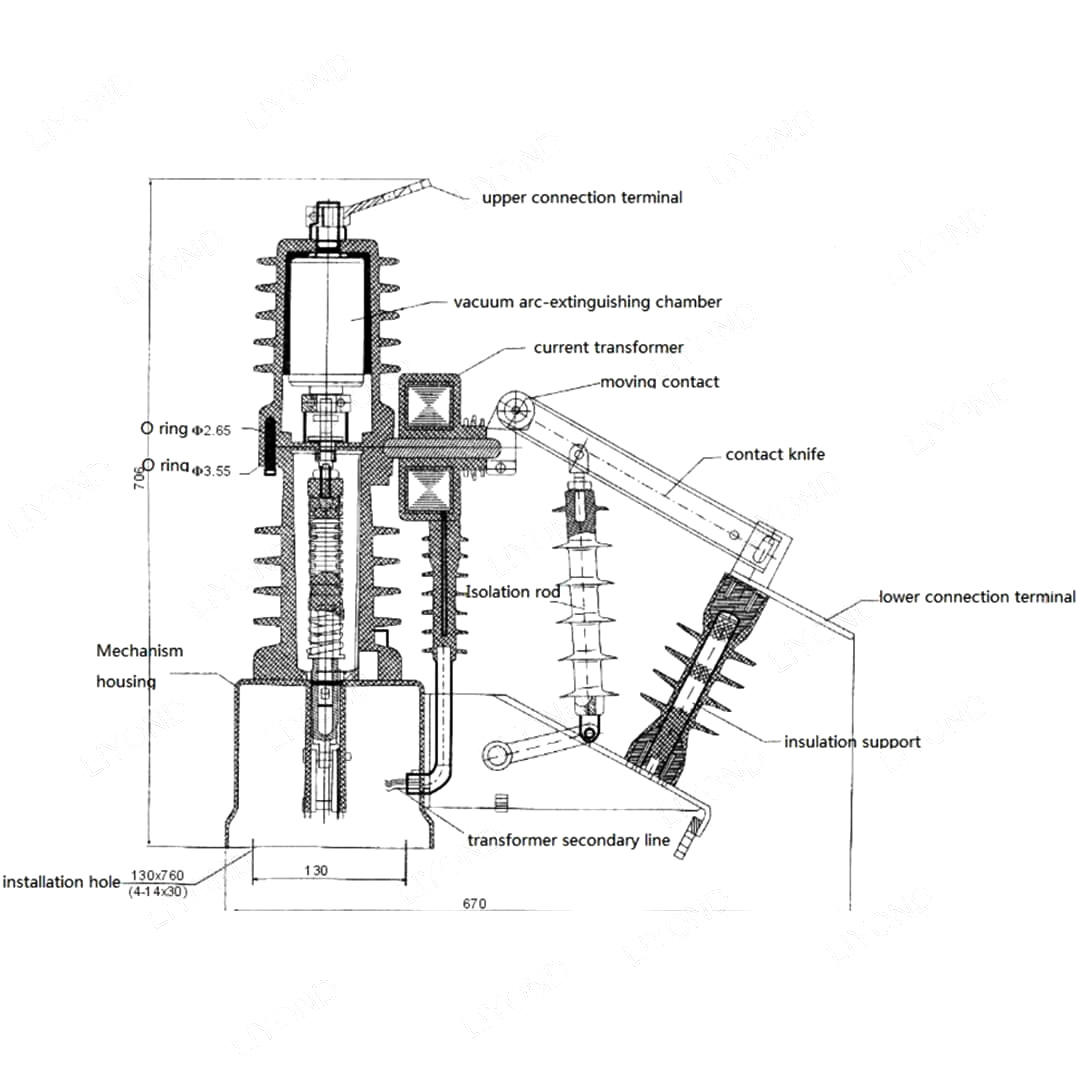

Zw32-12 Strukturreferenz

Zw32 Auto -Reclosser -Struktur

Arbeitsbedingungen

1. Lufttemperatur: -40 ℃ ~+40 ℃;

2. Höhe: nicht mehr als 2000 m;

3. Die umgebende Luft kann durch Staub, Rauch, ätzendes Gas, Dampf oder Salzspray verschmutzt werden.

V.

5. Schwingung oder Bodenbewegung von Schaltanlagen und Kontrollgeräten kann ignoriert werden;

6. Umweltverschmutzung: ⅲ
