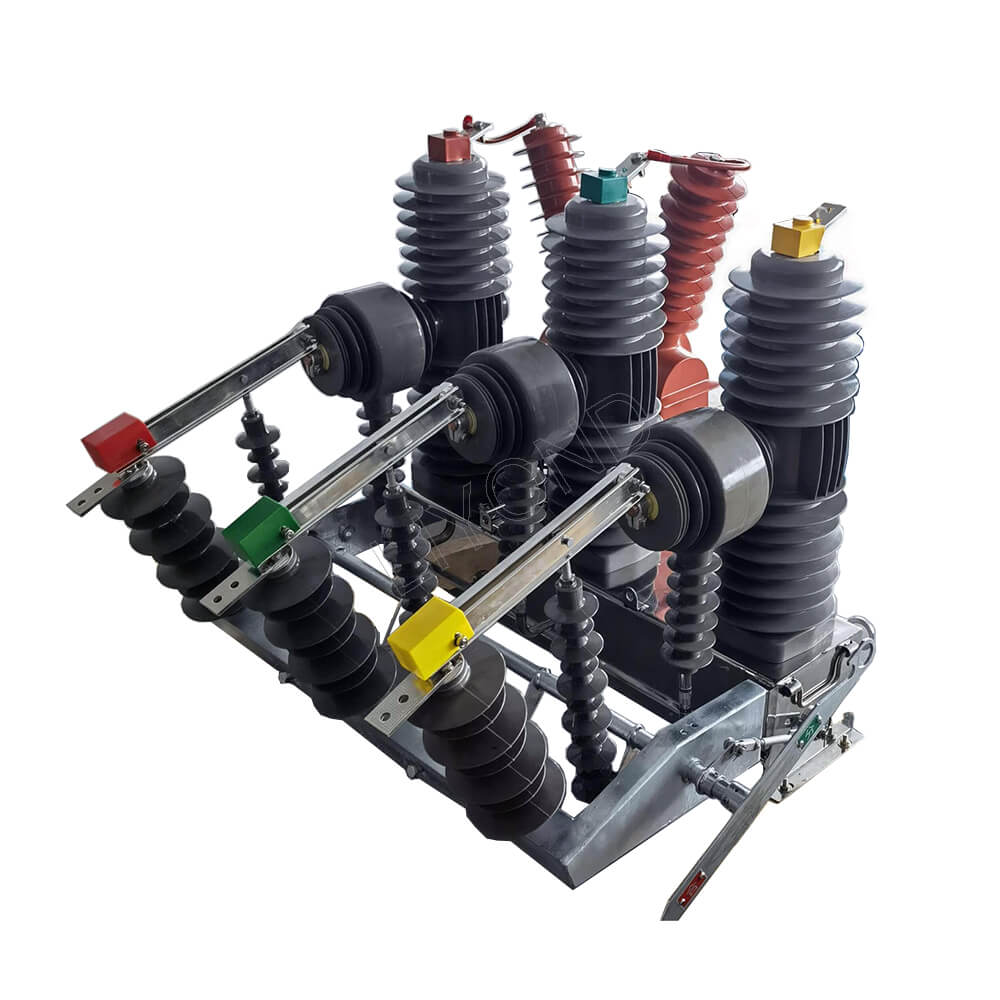

24 kV Outdoor Hochspannung intelligent mit drei Phasen montiertem Vakuumschalter Auto-Reclosser
ZW32-24-Serie Outdoor Hochspannung Vakuum Breaker wird in AC 50 Hz, einer mit 24 kV-Dreiphasen-Leistungssystem für das Schließen/Brechen von Laststrom, Überstrom und Kurzschlussstrom verwendet. Der Breaker kann mit dem Einschub -Controller auf die Strommerkmale der Identitätsunterbrechung ausgerüstet und mehrere automatische Einlösten oder Fehlerisolierung erreicht werden. Selbstbereitete PT Als Stromquelle wird es zu einem Smart Circuit Breaker, der mit Signa-Ausgang von Spannung und Strom kontrolliert werden kann. Die elektronische PT bietet Stromversorgung und kann den dreistufigen Verbundschutz der Überstromverzögerung der Stromverzögerung sowie kurzer Kreislauf und Kurzschreien absolvieren.
Es kann mit einem Federbetriebsmechanismus ausgestattet werden, der grundlegende Funktionen wie das Brechen und Schließen des Laststroms, des Überlastungsstroms und des Kurzschlussstroms aufweist. Es ist der Grundtyp der Zw32-24-Serie. Der Leistungsschalter und der Isolierschalter können mit einer "kombinierten Leistungsschalter" (im Folgenden als "kombinierter Leistungsschalter" bezeichnet) mit einer ausgeprägten Fraktur kombiniert werden. Auf dem Isolationsschalter kann der Benutzer die Silikongummi-Isolierscheide verwenden, die die Eigenschaften von Regen, Schnee, Sand und Verschmutzung und Korrosion aufweist und das Einfrieren und Oxidation des Isolationsschalters effektiv vermeiden kann.
Der Leistungsschalter kann mit einem Lightning -Einordnester eingerichtet werden, und der Lightning -Einfluss kann auf jeder Seite der eingehenden und ausgehenden Linien gemäß den Benutzeranforderungen installiert werden.
Der Leistungsschalter kann mit einem Einspannungsstrom-Controller ausgestattet werden, der die Funktion des Fluchtflusss und des Überstrombruchs hat: Der Leistungsschalter kann mit 2 bis 3 Mess- oder Messtransformatoren ausgestattet werden.
Der Reclosser -Controller kann als intelligenter Leistungsschalter vom Reclosser -Typ konfiguriert werden. Der Basistyp und der zurückliegende Controller eignen sich für anlässlich der leicht zugänglichen Stromversorgung. Der PT -Typ und der Zufallscontroller sind für Anlässe ohne Stromversorgung geeignet. Der intelligente Leistungsschalter ist für die Stromversorgung vom Strahlungstyp und das Ring -Netzwerk -Stromversorgungssystem geeignet, um das System zu helfen
ZW32-24 ACS-AC-Hochspannungs-Vakuum-Leistungsschalter im Freien (im Folgenden als Leistungsschalter bezeichnet) wird mit einer Spannung von 24 kV und einer Dreiphasen-AC-Geräte im Außenverteiler im Außenbereich von 24 kV und einer Ausrüstung der Stromverteilung von 50 Hz bewertet. Es wird hauptsächlich zum Öffnen und Schließen des Laststroms, des Überlaststroms und des Kurzschlussstroms im Stromversorgungssystem verwendet. Überlastung Strom und kurzer Kreislaufstrom. Geeignet für Umspannwerke sowie Industrie- und Bergbauunternehmen im Verteilungssystem für Schutz- und Kontrollzwecke ist mehr für das ländliche Netz und den Ort eines häufigen Betriebs geeignet.
1. Die Hülle besteht aus hochwertiger Edelstahl oder gewöhnlicher Stahlplatte, die nach dem Dacromet-Antirust-Behandlungsprozess mit UV-resistenter Lack besprüht wird. Das Produkt verfügt über ausgezeichnete Anti -Reibung, Anti -Salz -Nebel und andere Anti -Umwelteigenschaften.
2. APG Fixed isoliertes Pol ist mit Silikonkautschuk (als Isolierung und Puffer) mit geringem Volumen, ausgezeichneter Anti -Kondensationsleistung, langer Arbeitsleben und zuverlässiger Leistung eingekapselt.
3. Der Betriebsmechanismus ist ein Federbetriebsmechanismus, der manuell oder elektrisch sein kann. Bei Bedarf kann ein Fernbedienungsvorgang und ein Gerät zum Verhindern des Schließens des Inschubstroms hinzugefügt werden. Die erforderliche Leistung der externen Stromversorgung beträgt nicht mehr als 70 W, was leicht mit Backup -Netzteil ausgestattet zu werden. Das Puffergerät mit einzigartigem Design hat eine hervorragende Leistung, einen kleinen Rückprall und ein geringes Geräusch.
V. Im Herstellungsprozess werden eine spezielle Keramik -Metallisationsformel und ein fortschrittlicher Keramikmetallisationsprozess verwendet, um die Luftdichtheit des Produkts zu gewährleisten, und die Zugfestigkeit beträgt 130 MPa vollständiger Primärversiegelung.
5. Der Stromtransformator besteht aus hochwertigem magnetischem Leitmaterial und zusammengesetzter Isolierung von Epoxidharz und Silikonkautschuk. Es hat die Vorteile großer Kapazität, hoher dynamischer thermischer Stabilität, hoher Präzisionsniveau, wartungsfreier und hoher Zuverlässigkeit.
1. Der Leistungsschalter nimmt eine Drei-Phasen-Säulenstruktur an, die die Eigenschaften von Leistung, Stabilität und Zuverlässigkeit, keine Gefahr für Verbrennung und Explosion, wartungsfreie, geringe Größe, leichtes Gewicht und langes Lebensdauer aufweist.
2. Der Leistungsschalter nimmt eine vollständig geschlossene Struktur mit einer guten Versiegelungsleistung an, die zur Verbesserung der feuchtigkeitssicheren und Anti-Kondensationsleistung beiträgt und besonders für die Verwendung in schweren kalten oder feuchten Bereichen geeignet ist.
3. Drei-Phasen-Säulen und Stromtransformatoren werden durch importierte Outdoor-Epoxidharzfeststoffe isoliert, die die Eigenschaften eines hohen und niedrigen Temperaturwiderstands, ultravioletten Widerstands und des Alterungswiderstandes aufweisen.
V. Die Mechanismus -Übertragung nimmt den direkten Übertragungsmodus mit weniger Öffnungs- und Schließteilen und hoher Zuverlässigkeit an. Der Betriebsmechanismus befindet sich in einem versiegelten Mechanismusbox, das das Problem der Mechanismuskorrosion löst und die Zuverlässigkeit des Mechanismus verbessert.
5. Die Öffnungs- und Schließvorgänge des Leistungsschalters können manuell oder elektrisch oder aus der Ferne betrieben werden. Es kann mit dem Controller mit der Realisierung der Stromverteilungsautomatisierung übereinstimmen und auch mit dem Reclosser -Controller kombiniert werden, um einen Reclosser zu bilden.
6. Der Leistungsschalter kann mit zweiphasiger oder dreiphasiger CT für automatische Überstromauslöser und intelligente Kontrolle für die Informationsanalyse ausgestattet werden. .

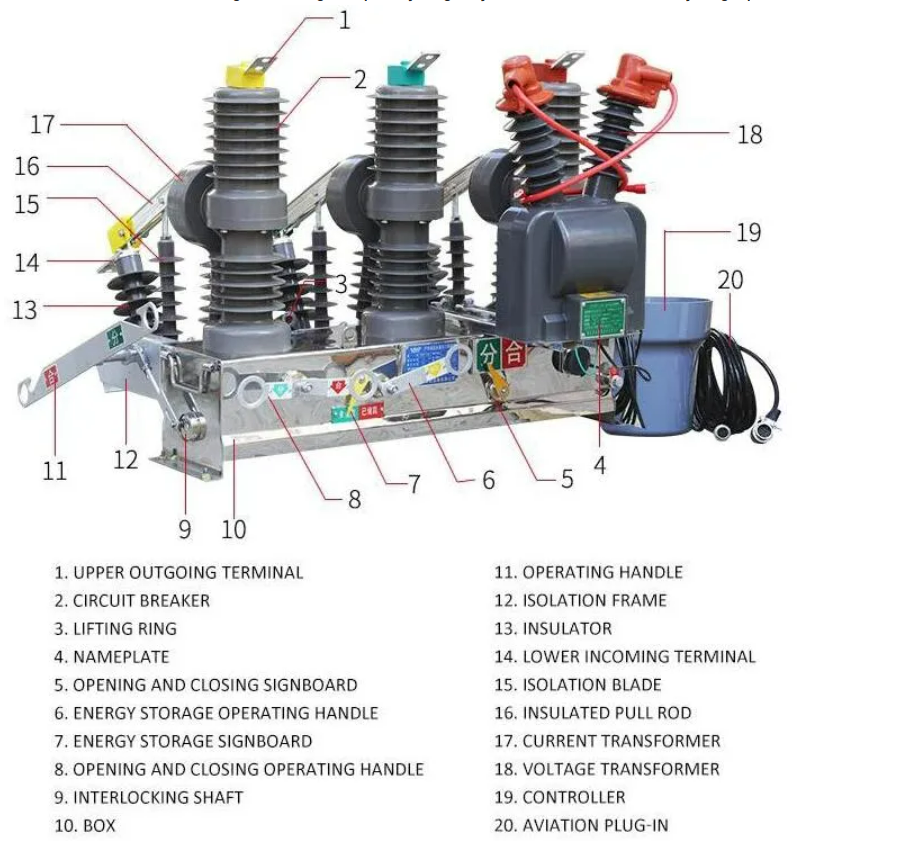

7. Der Leistungsschalter kann mit Isolierschalter und dreiphasiger Verknüpfung ausgestattet werden. Es gibt eine offensichtliche sichtbare Fraktur, wenn sich der Isolationsschalter im Aus-Zustand befindet, und es hat eine Anti-Mistake-Verriegelung mit dem Leistungsschalterkörper. Es kann mit einem Post -Isolator des Surge -Vertrags für eine einfache und sichere Wartung verbunden werden.
 |
Zw32-24 Abmessungen Referenz
Geben Sie bei der Bestellung bitte den Produkttyp, den Namen, die Menge, den Nennstrom, den Bruchstrom von Kurzschlusskreis, das Stromverhältnis des Stromumsatzes, den Betriebsmodus und die Betriebsspannung usw. an.
1. Höhe 1000m;
2. Die Umgebungslufttemperatur beträgt 45 ° C ~+65 ° C; Die tägliche Temperaturdifferenz beträgt 25 ° C;
3. Die Windgeschwindigkeit ist nicht größer als 35 m/s;
4. Die Erdbebenintensität überschreitet 8 Grad nicht;
5. Umweltverschmutzungsstufe: Stufe IV;
6. Installationsplatz: Keine brennbare, trockene Explosionsrisiko, chemischer Korrosionsplatz.
