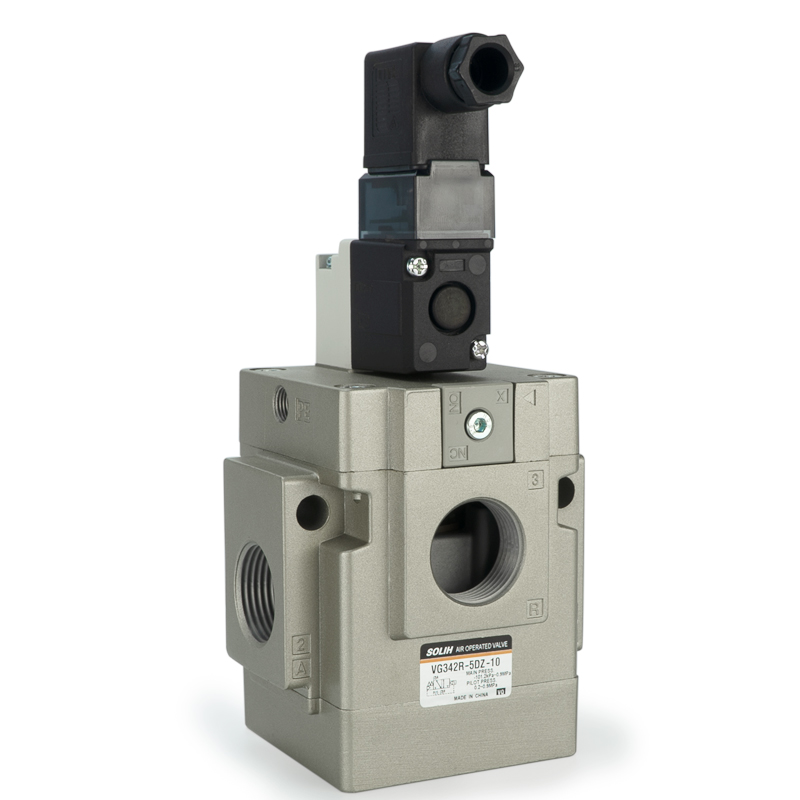

SOLH VG342 Serie 3-Wege-Magnetventil – vorgesteuerter Tellertyp

Marke:SOLH von Richge Technology

Produktübersicht

     Die von Richge Technology unter der Marke SOLH auf den Markt gebrachte Serie VG342 ist ein vorgesteuertes 3-Wege-Magnetventil im Tellertyp mit CE- und ASME-Zertifizierung. Es bietet eine hervorragende leckagefreie Abdichtung und eine äußerst stabile, präzise Luftwegsteuerung. Dieses Tellerventil basiert auf Richges mehr als 37-jähriger Erfahrung in pneumatischer Forschung, Entwicklung und Herstellung und ist perfekt auf die pneumatischen Verstärker SOLH VBA und VBAT-Luftspeichertanks abgestimmt, um ein vollständiges Präzisionsdruckregelsystem für mittlere Durchflussmengen zu bilden. Es ist weit verbreitet in Automatisierungs-Produktionsanlagen, Hochspannungsschaltanlagen und Präzisions-Flüssigkeitskontrollstationen und wird zu einer bevorzugten pneumatischen Schaltkomponente für globale Systemintegratoren, Ingenieurbüros und industrielle Endbenutzer.

Kernproduktvorteile

1. Präzisions-Pilotventilkegelkonstruktion mit extrem dichter Abdichtung

     Dank der SOLH-eigenen Präzisions-Tellerspule und der ausgereiften Pilotsteuerungstechnologie zeichnet sich der VG342 durch minimalen Druckverlust und sofortige Reaktionsgeschwindigkeit aus. Die Tellerstruktur sorgt für eine weitaus geringere interne Leckage als Schieberventile und erfüllt die strengen Anforderungen an die Präzisionssteuerung für automatisierte Leitungen, Präzisionsmaschinen und Flüssigkeitszufuhrsysteme vollständig.

2. Energiesparende elektromagnetische Spule mit geringem Stromverbrauch

     Ausgestattet mit hocheffizienten, maßgeschneiderten Spulen mit zwei Leistungsstufen: Standard 1,3 W und Energiesparversion 0,4–0,55 W. Es sorgt für eine stabile Fahrleistung des Piloten im Dauerbetrieb rund um die Uhr, wodurch der Stromverbrauch im Werk effektiv gesenkt und internationale Energieeinsparstandards erfüllt werden.

3. Konvertierbare NC/NO-Logik und große Druckanpassungsfähigkeit

     Es sind keine Nacharbeiten an der Pipeline erforderlich, um zwischen den Modi „Normal geschlossen“ und „Normal offen“ zu wechseln und so an unterschiedliche Steuerlogiken anzupassen. Das Ventil arbeitet stabil im Arbeitsdruckbereich von 0,1–1,2 MPa und ist für die Arbeitsmedien Druckluft, Leichtöl und neutrale Inertgase geeignet.

4. Robuste, korrosions- und verschmutzungsbeständige Konstruktion

     Die Kerntellerspule ist aus hochfestem Edelstahl AISI 304 gefertigt. Die Hauptdichtungen bestehen aus ozonbeständigen FKM-/HNBR-Materialien mit FKM-Pilotdichtungen für hervorragende Verschleiß-, Korrosions- und Staubbeständigkeit. Das kompakte Gehäuse unterstützt die uneingeschränkte Montage in mehrere Richtungen, um die Montage und Wartung vor Ort zu vereinfachen.

5. Vollständige Kompatibilität mit dem SOLH-Pneumatiksystem und den Mainstream-Schränken

     Optimiert für die Kombination mit SOLH VBA-Boostern und VBAT-Lufttanks zum Aufbau integrierter pneumatischer Hochdruck-Booster-Steuereinheiten. Es passt auch auf die elektrischen Schaltanlagen BLOKSET von Schneider und andere standardmäßige Industriegeräte, wodurch die Kosten für die markenübergreifende Anpassung gesenkt und die Gesamtsystemstabilität für petrochemische, pharmazeutische und elektronische Produktionslinien erhöht wird.

6. Globale Zertifizierungen und strenge Qualitätsprüfung

     Alle SOLH VG342-Ventile werden unter dem Qualitätsmanagementsystem ISO 9001 von Richge hergestellt und bestehen die CE-, ASME- und GB-Zertifizierung. Jedes fertige Produkt wird einer vollständigen Druckfestigkeits- und Lebensdauerprüfung unterzogen, um die Exportstandards für Europa, Amerika, den asiatisch-pazifischen Raum und andere Überseemärkte zu erfüllen und eine reibungslose Projektabnahme weltweit zu unterstützen.

7. 50 Millionen Zyklen lange Lebensdauer und geringer Wartungsaufwand

     Die verschleißfeste Tellerstruktur sorgt für eine nachgewiesene Lebensdauer von über 50 Millionen Schaltzyklen. Der eingebaute Einlassfilter blockiert Partikelverunreinigungen, um den Spulenabrieb zu reduzieren und so die Wartungshäufigkeit und Geräteausfallzeiten für Textildruck-, Lebensmittelverarbeitungs- und kontinuierliche Automatisierungsgeräte zu reduzieren.

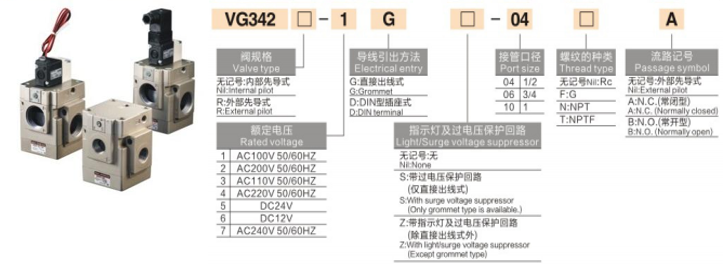

Vollständige technische Spezifikationstabelle

Typische Anwendungsszenarien

     --Präzise industrielle Automatisierungslinien: Hochfrequenzsteuerung für kleine Zylinder, Spannvorrichtungen und Manipulatoren

     --Pneumatische Druckerhöhungssysteme: Unterstützung passender SOLH VBA-Druckverstärker und VBAT-Lufttanks für eine stabile Druckregelung

     --Hochspannungsschaltanlagen: Kompatibel mit Schneider BLOKSET-Schränken für präzises Schalten von Gaskreisen in Energieanlagen

     --Präzisionstests und Halbleiter-/medizinische Maschinen: Gasregelkreise mit geringer Leckage und schneller Reaktion

     --Automobil-, Elektronik-, Verpackungs-, Textildruck- und Lebensmittelverarbeitungsausrüstung für hochpräzise Produktionsprozesse

     --Petrochemische und pharmazeutische Werkstätten: Korrosionsbeständige Kontrolle für Leichtöl- und neutrale, nicht korrosive Gasleitungen

Zusammenfassung in einem Satz

     Das vorgesteuerte 3-Wege-Tellermagnetventil SOLH VG342 mit Richge-Technologie verfügt über eine extrem dichte Abdichtung, Multi-Power-Low-Energy-Spulen, umschaltbare NC/NO-Modi und eine Lebensdauer von 50 Millionen Zyklen. Es ist das ideale Präzisionsschaltventil mit mittlerem Durchfluss für pneumatische Verstärkungssysteme, elektrische Schaltanlagen und branchenübergreifende Präzisionsautomatisierungsgeräte.
