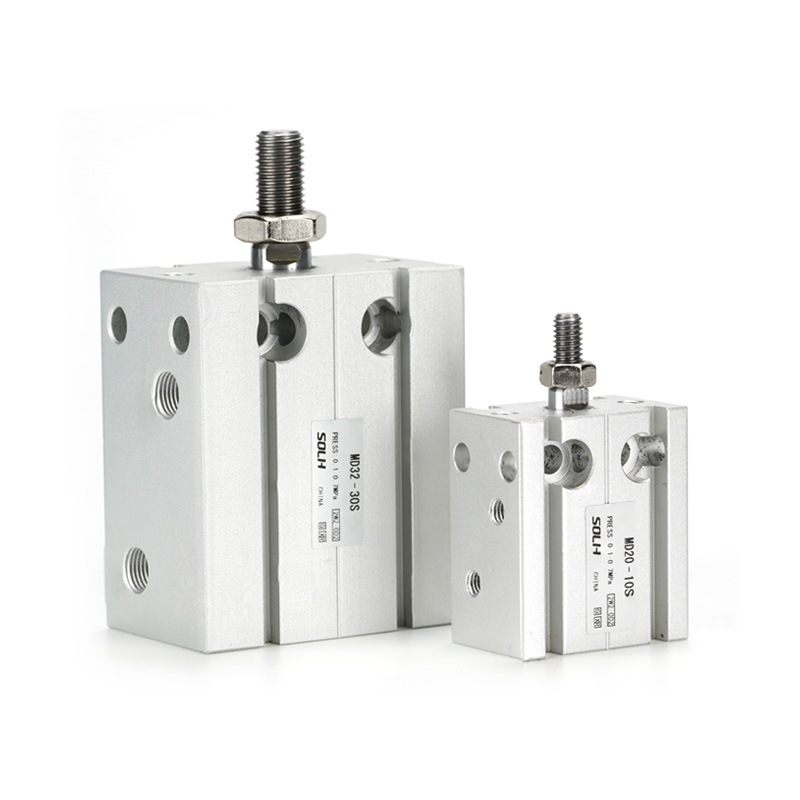

Bei der SOLH MD-Serie handelt es sich um einen standardmäßigen, frei montierbaren Miniaturzylinder mit Vollkreis-Befestigungslöchern, ultradünner Blockform und der Möglichkeit zur Installation in beliebigen Winkeln. Konzipiert für enge, begrenzte Geräteräume, ein Layout mit hoher Dichte und Arbeitsplätze mit intermittierendem Auswerfen und Positionieren von leichten Lasten.
5 komplette Untermodelle decken die Anforderungen an Einzel-/Doppelkolbenstange, einfach/doppelt wirkend, festen/einstellbaren Hub ab:
-- MD: Einzelstangen-Doppeltwirkung (Standard-Universaltyp)
-- MSD: Einfachwirkende Einzelstange (Feder ausfahrend)
-- MTD: Einfachwirkende Einzelstange (Feder eingefahren)
-- MDD: Doppelstange doppeltwirkend (Anti-Torsion, keine Drehung)
-- MDJ: Doppelte Stange mit doppelter Wirkung und hinten einstellbarem Hub
|
Parameterelement |
Vollständige Spezifikationsdetails |
| Standardbohrungsgrößen (mm) |
6, 10, 16, 20, 25, 32 |
| Standardhublängen (mm) |
5, 10, 15, 20, 25, 30, 40, 50, 60 |
| Betriebsmodus |
Doppeltwirkend: MD / MDD / MDJEinfachwirkend: MSD / MTD |
| Betriebsdruckbereich |
Doppeltwirkend: 0,1 ~ 1,0 MPa/Einfachwirkend: 0,2 ~ 1,0 MPa |
| Berstsicherer Prüfdruck |
1,5 MPa |
| Umgebungstemperatur |
-20℃ ~ +70℃ (kein Eis in der Luftleitung) |
| Kolbengeschwindigkeitsbereich |
Doppeltwirkend: 30 ~ 500 mm/s Einfachwirkend: 50 ~ 500 mm/s |
| Luftanschlussgewinde |
Bohrung 6/10: M5×0,8 Bohrung 16/20/25/32: PT1/8 |
| Magnetring-Option |
Suffix = eingebauter Permanentmagnet, kompatibel mit magnetischen Positionsschaltern CMSH / DMSH |
1. Vollständige 6-Richtungs-Multipositionsmontage
- Gleichmäßige Gewindebohrungen, verteilt auf der Vorder-, Rückseite, links, rechts, oben und unten im Zylinderkörper; Kann in jeder Ebene und in jedem Winkel befestigt werden. Die parallele Anordnung mehrerer Zylinder nebeneinander maximiert die Platzausnutzung im Schrank.
2. Ultradünner, leichter Blockkörper
-- 30 % bis 50 % dünnere Wandstärke als Standardzylinder mit rundem Körper, Hauptkörper aus leichtem Druckguss-Aluminiumlegierung für miniaturisiertes Mechanismusdesign.
3. Selbstschmierendes Kolbenstangenlager
-- Integrierte reibungsarme selbstschmierende Buchse an der Kolbenstange, ölfreier Betrieb, lange Lebensdauer und stabile, gleichmäßige Bewegung.
4. Standard-Montagenuten für Magnetschalter
- Spezielle trapezförmige Gleitnuten auf beiden Seiten des Zylinderkörpers; Einfache Montage, Demontage und Positionsverschiebung von Magnet-Reed-Schaltern ohne zusätzliche Halterungen.
5. Eingebautes vorderes Gummipufferpolster
- Integrierter Puffer am Stangenende absorbiert Stoßvibrationen, reduziert Betriebsgeräusche und schützt kleine Vorrichtungen und Werkstücke.
6. Erweiterbare Doppelstangen- und einstellbare Hubvarianten
-- MDD-Doppelstange: Starke Anti-Torsionsleistung, keine Drehdurchbiegung, stabile lineare Führung unter Seitenlast
- MDJ einstellbarer Hub: Hintere Feinabstimmungsschraube zur Einstellung der Hubbegrenzung, flexibel für variable Positionierungslängenanforderungen

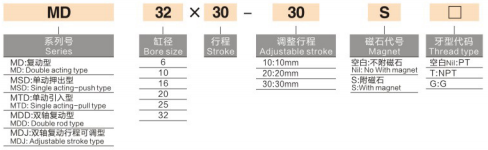

1. Modell 1: Standard-Einzelstangen-Doppeltwirkender MD16×30S
-- MD = Seriencode, doppeltwirkender Kompaktzylinder mit einfacher Stange
-- 16 = Bohrungsdurchmesser (mm)
-- 30 = Grundhublänge (mm)
-- S = Integrierter Magnetring (leer = kein Magnet)
2.Modell 2: Verstellbare Doppelstange MDJ20×20-10S
-- MDJ = Doppelstange doppeltwirkend mit Hubverstellung hinten
-- 20 = Bohrungsgröße (mm)
-- 20 = Fester Grundhub
-- 10 = Einstellbarer Zusatzhub (Gesamtweg = 20 + 10 = 30 mm)
-- S = Integrierter Magnetring, optionales Suffix
| Bohrung (mm) |
Kolbenfläche (mm²) |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
1,0 MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
28.3 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
78.5 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
201.1 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
314.2 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
490.9 |
|
32 |
804.2 |
160.8 |
321.7 |
482.5 |
562.9 |
804.2 |
1. Grundlegende Auswahlbeurteilungsregeln
- Priorität bei der Platzbeschränkung: Enger Einbauraum, dichte Anordnung, Mehrwinkel-Montagebedarf → Wählen Sie Block-Kompaktzylinder der MD-Serie
-- Lastzustandsprüfung: reine axiale leichte Last ohne seitliche Durchbiegung → Standard-MD-Einzelstab; Seitliche Torsion/versetzte Seitenlast vorhanden → MDD-Doppelstangen-Antirotationsmodell
-- Hubanpassungsbedarf: Variabler Positionierungsweg erfordert Feinbegrenzung → MDJ-Doppelstangenvariante mit einstellbarem Hub
-- Positionssignalrückmeldung: Suffix S mit CMSH/DMSH-Magnetschalter für SPS-Huberkennung hinzufügen
2. Typische industrielle Anwendungsszenarien
- 3C- und Halbleiterautomatisierung: Mini-Vorrichtungsklemmen, Materialschieben, Komponentencrimpen, präzise Positionierungsstationen
-- Allgemeine automatisierte Ausrüstung: Werkstückblockierung, Stationsumschaltung, kleine lineare Hin- und Herbewegungsmechanismen
- Montage von Haushaltsgeräten und Hardware: Einpressen kleiner Teile, Schnappbefestigung, Auftragen von Mikrokleber
-- Verpackungs- und Lebensmittelmaschinen: Leichtlast-Materialförderung, Produktklemmung, automatische Sortiertrennung
Der multidirektionale, frei montierbare Kompaktzylinder SOLH MD deckt MDJ-Varianten mit Einzel-/Doppelstange, Einfach-/Doppelwirkung und einstellbarem Hub ab, mit vollständigen 6-seitigen Befestigungslöchern, integriertem Puffer und optionalem Magnetring, ultradünnem, leichtem Design, ideal zum Spannen, Auswerfen und Positionieren leichter Lasten in 3C-, Halbleiter-, Verpackungs- und Mini-Automatisierungsgeräten.
