Minizylinder aus Aluminiumlegierung der MAL-Serie | Leichter, wirtschaftlicher Pneumatikzylinder

Marke: SOLH von Richge Technology

1. Produktübersicht und grundlegende Strukturmerkmale

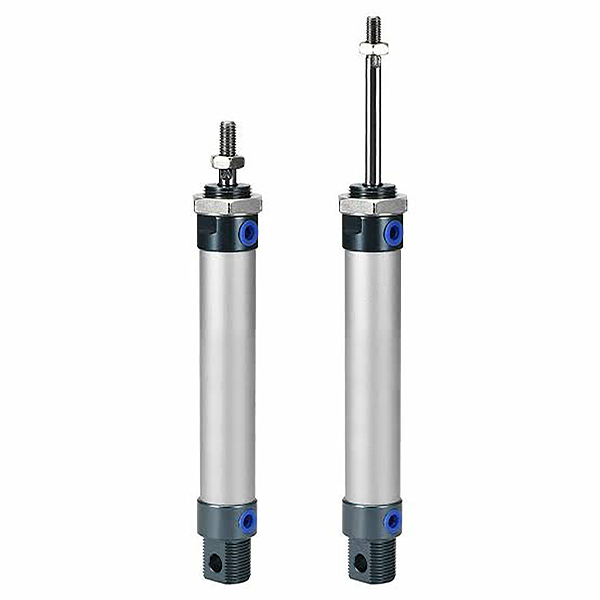

     Die SOLH MAL-Serie ist ein leichter, wirtschaftlicher Mini-Pneumatikzylinder aus Aluminiumlegierung, der auf dem Markt weithin als kostengünstige Minizylinderlösung anerkannt ist. Durch die Verwendung eines Zylinderrohrs aus eloxierter Aluminiumlegierung und einer Kolbenstange aus Edelstahl zeichnet es sich durch ein ultraleichtes Gewicht, eine kompakte Struktur und niedrige Kosten aus. Dank der starken Kompatibilität mit den MA- und CM2-Serien eignet es sich ideal für automatisierte Geräte mit geringer Belastung und geringem Budget in der Elektronik-, Verpackungs-, Leichtindustrie- und trockenen Arbeitsumgebung mit geringem Staubgehalt.

  1.1 Universeller Standard und hohe Austauschbarkeit

     Hergestellt nach inländischen universellen Industriestandards mit einheitlichen Montageabmessungen und Schnittstellenspezifikationen. Es erreicht eine hervorragende strukturelle und maßliche Austauschbarkeit mit gängigen Zylindern der MA- und CM2-Serie und unterstützt den Austausch ohne Modifikation, die Erneuerung der Ausrüstung und die standardisierte Chargenmontage.

  1.2 Leichte Materialstruktur

     Hergestellt aus hochwertigem Zylinderrohr aus eloxierter Aluminiumlegierung und Endabdeckungen aus Aluminiumlegierung, gepaart mit rostfreier Kolbenstange aus rostfreiem Stahl. Im Vergleich zu herkömmlichen Zylindern der MA-Serie ist die MAL-Serie 15 % leichter und etwa 10 mm kürzer in der Gesamtlänge. Es bietet hervorragende Portabilität und kompakte Installationsleistung bei gleichzeitiger effektiver Kostenkontrolle.

  1.3 Stabile Gewindesicherungsstruktur

     Verwendung der Dual-End-Abdeckungs-Gewindesicherungstechnologie mit fester und stabiler Montagestruktur. Das stromlinienförmige, runde, gerade Erscheinungsbild sorgt für eine einfache Gesamtstruktur und eine bequeme tägliche Demontage, Wartung und Fehlerbehebung, wodurch die späteren Betriebs- und Wartungskosten für automatisierte Produktionslinien für leichte Beanspruchung erheblich gesenkt werden.

  1.4 Diversifizierte Bewegungs- und Funktionsderivate

     • MAL Doppelschauspielerin: Doppelseitiger Lufteinlass mit hin- und hergehender Bewegung, der universellste Standardtyp für herkömmliche lineare Automatisierung mit geringer Last.

     • MSAL einfachwirkend (Push Out): Federausschubstruktur, automatische Stangenverlängerung nach Stromausfall für Sicherheits-Reset-Mechanismen.

     • MTAL einfachwirkend (Rückzug): Federrücklaufstruktur, automatischer Stangenrückzug nach Stromausfall für Schutzpositionierungsszenarien.

     • MALD Doppelstab: Kolbenstange mit beidseitigem Ausgang, die einen synchronen Betrieb und einen doppelten effektiven Hub für eine präzise synchrone Übertragung ermöglicht.

     • MALJ Einstellbarer Hub: Doppelt wirkendes Design mit einstellbarem Hub, das eine präzise Positionierung und flexible Hubkalibrierung für variable Arbeitsanforderungen unterstützt.

  1,5 Flexibler Puffer und langlebiges Dichtungssystem

     Standardmäßig mit hochwertigem Gummipuffer zur grundlegenden Geräuschreduzierung und Stoßdämpfung ausgestattet; Der optionale verbesserte Luftpuffer (C-Code) reduziert effektiv Vibrationen und Geräusche während des zyklischen Hochgeschwindigkeitsbetriebs. Der Zylinder verfügt über eine reibungsarme bidirektionale Verbunddichtung mit integrierter Ölspeichernut und zeichnet sich durch einen extrem niedrigen Startdruck und einen stabilen ölfreien Betrieb mit einer Lebensdauer von bis zu 5 Millionen Zyklen aus.

  1.6 Optionale magnetische Induktionskonfiguration

     Die MAL-Serie unterstützt den optionalen integrierten Magnetring (S-Code), der perfekt mit den Magnetschaltern der Serien CS1-G und SMC M9B kompatibel ist. Es realisiert eine genaue Kolbenpositionserkennung und elektrische Signalverknüpfung in Echtzeit und erfüllt damit die Anforderungen an die automatisierte Zykluspositionierung und intelligente Überwachung für leichte Automatisierungsgeräte.

2. Vollständige Modellbenennungsregeln und Bestellbeispiele

  1.Typische Modellstruktur: MAL25-100S-CM-FA

 2. Beispiele für Standardbestellungen

     • Standardmodell mit doppelt wirkendem Magnetventil: MAL32-75S-CM (32 mm Bohrung, 75 mm Hub, rundes Ende, mit Magnetring)

     • Einfachwirkendes Modell mit Federrückstellung: MTAL20-50S-U (20 mm Bohrung, 50 mm Hub, flaches Ende, einfachwirkende Rückstellung)

     • Doppeltwirkendes Modell mit Doppelstange: MALD25-100S-CA (25 mm Bohrung, 100 mm Hub, Schwenkschwanz, Doppelstangen-Synchronbetrieb)

3. Technische Kernparameter (Standardtyp)

4. Referenztabelle für theoretischen Schub und Spannung von 0,5 MPa (Einzelstab)

 4.1 Leistungsdaten für Doppeltwirkende (MAL).

  4.2 Leistungsdaten einfachwirkend (MTAL-Federrückstellung).

5. Montageformen und abgeleitete Modelle

  5.1 Diversifizierte universelle Montagemethoden

     • CM runder Schwanz: Standardmäßige gerade Montage, der universellste Typ für den konventionellen festen linearen Betrieb mit geringer Last

     • CA Swing Tail: Schwenkbare Heckstruktur, geeignet für oszillierende, umdrehende und verbundene mechanische Mechanismen

     • U-flacher Schwanz: Ultrakompaktes Flat-Tail-Design, perfekt für ultradünne und enge Bauraumanordnungen

     • FA/FB Flansch vorne/hinten: Flachflanschbefestigung vorne und hinten, stabile vertikale Installation für Positionierungsgeräte mit geringer Last

     • LB-Fußhalterung: Axiale Fußbasisbefestigung, bequeme seitliche Installation und flexible Geräteanordnung

     • SDB-Doppelohrhalterung: Doppelte Scharnierstruktur, die sich an flexible Schwenk- und spezielle Arbeitsbedingungen der Verbindung anpasst

  5.2 Kernableitungsreihen

     • Doppeltwirkend nach MAL-Standard: Universelles, leichtes Modell mit optionalem Magnetring für die allgemeine Automatisierung leichter Lasten

     • MSAL/MTAL Einfachwirkend: Federausstoß-/Federrücklauftypen für Sicherheitsrückstellung und Schutzpositionierungsszenarien

     • MALD Doppelstab: Dual-End-Synchronausgangsstruktur, verdoppelt den effektiven Hub und verbessert die Betriebsstabilität

     • MALJ Einstellbarer Hub: Anpassbares Hubdesign für präzise Positionierung und Bearbeitungsanforderungen mit variablem Hub

     • MALC verstellbares Kissen: Verbesserte Luftpufferstruktur, die Stöße und Geräusche bei hoher Geschwindigkeit für häufigen zyklischen Betrieb reduziert

6. MAL- und MA-Auswahlvergleich

7. 3-stufige Schnellauswahlanleitung

     1. Bohrungsauswahl: Wählen Sie die richtige Bohrungsgröße basierend auf dem tatsächlichen Lastgewicht und reservieren Sie einen Sicherheitsspielraum von mehr als 50 %. Priorisieren Sie die MAL-Serie für Automatisierungsprojekte mit geringer Auslastung und Budget.

     2. Strichauswahl: Tatsächlicher Arbeitshub plus 10–20 mm Sicherheitsspielraum; Befolgen Sie die Standardhubgrenzen: doppelt wirkend ≤500 mm, einfach wirkend ≤150 mm.

     3. Funktionale Konfiguration: Wählen Sie MAL für standardmäßigen doppeltwirkenden Betrieb, MTAL für einfachwirkenden Federrücklauf und MALD für synchronen Doppelstangenbetrieb. Wählen Sie MALC-Luftkissen für Hochgeschwindigkeitsbetrieb (>500 mm/s). Ausgestattet mit S-Magnetring + CS1-G/M9B-Schaltern zur automatischen Positionserkennung.

Zusammenfassung in einem Satz

     Der leichte Minizylinder der SOLH MAL-Serie aus Aluminiumlegierung zeichnet sich durch eine ultraleichte, kompakte Struktur, extrem niedrige Kosten und vielfältige Funktionsoptionen aus und dient als kostengünstigste pneumatische Lösung für kleine automatisierte Geräte mit geringer Last, trockener Umgebung und begrenztem Budget.
