Mechanisches 5/2-Wege-Ventil der Serie M5 | M5-Gewindehub und manuelles Steuerventil

Marke: SOLH von Richge Technology | Mechanisches 5/2-Wege-Federrückstellventil und Handsteuerventil mit M5×0,8-Gewinde

1. Produktübersicht

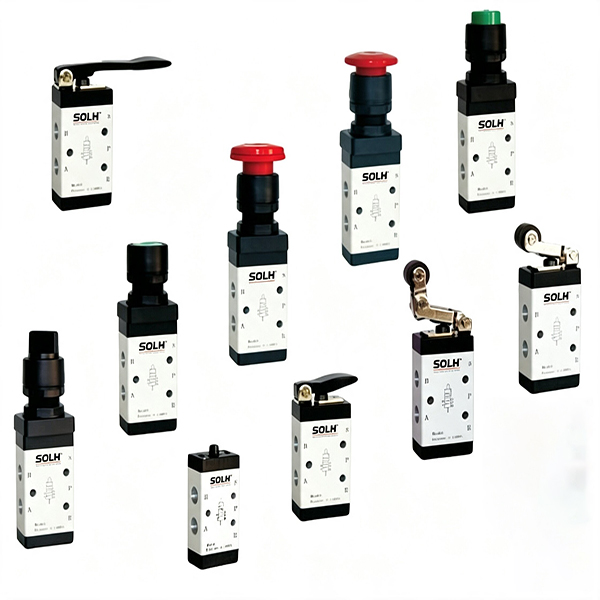

     Die SOLH M5-Serie ist ein ProfiMechanisches 5/2-Wege-Schieberventil mit einheitlicher M5×0,8-Feingewindeschnittstelle. Dank des spulenfreien Designs erfolgt die Umkehrung des Luftkreislaufs ausschließlich durch externe mechanische Kraft und automatische Federrückstellung. Weit verbreitet für die Positionierung der Zylinderhubbegrenzung, direkte Signalrückmeldung und manuelle Start-Stopp-Pneumatiksteuerung von Geräten. Die komplette Serie deckt zwei Kerntypen ab: mechanischer Auslöser (Rolle/Kolben) und manuelle Steuerung (Knopf/Hebel). Es ist vollständig austauschbar mit der AirTAC M5-Serie und universellen mechanischen Haushaltsventilen für den direkten Austausch.

  1.1 Standard-Flughafendefinition

     • P-Anschluss: Haupt-Drucklufteinlass

     • A/B-Arbeitsports: Anschluss an doppeltwirkende Zylinder zur Teleskopsteuerung

     • R1/R2 Doppelauslassanschlüsse: Seitlich angebrachte Auslassöffnungen des Ventilkörpers, direkt kompatibel mit der Installation eines Mikroschalldämpfers zur Geräuschreduzierung und Staubverhinderung

     • Kernfunktion: 5/2-Wege-Federrücklaufstruktur, stellt sich automatisch in den ursprünglichen Zustand zurück, nachdem die äußere Kraft entfernt wurde

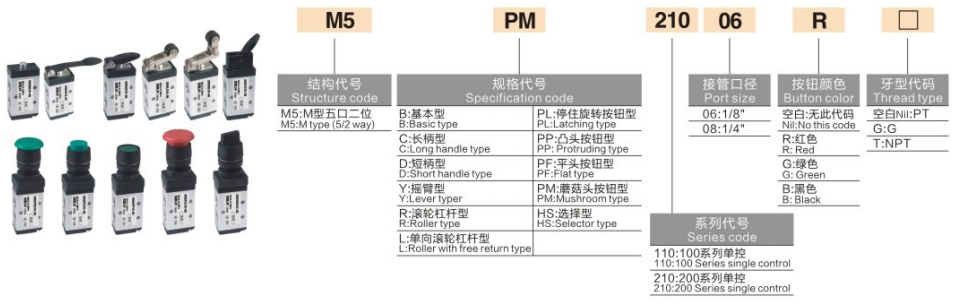

2. Leitfaden zur Modellkodierung und Auswahl des Kopftyps (Grundlage für die Kernauswahl)

 1. Einheitliche Codierungsregel: M5【Kopfcode】-05 (05 steht für einen einheitlichen M5-Gewindeanschluss für die gesamte Serie)

 2. Modellbeispiel: M5R-05 | Mechanisches 5/2-Wege-Rollenhebelventil mit Standard-M5-Gewindeanschluss

3. Technische Kernparameter

4. Strukturelle Kernvorteile

     • Ausgewogene Spulenstruktur: Verwendet ein ausgewogenes Schiebespulendesign, frei von Störungen durch den Luftquellen-Gegendruck. Es ist nur eine geringe äußere Kraft erforderlich, um den Umkehrvorgang mit feinfühliger und leichter Bedienung abzuschließen.

     • Dual-Split-Auspuff-Design: Unabhängige beidseitige Auslassöffnungen R1/R2 mit externer Anordnung. Installieren Sie Mikroschalldämpfer direkt, um eine effiziente Geräuschreduzierung und Staubisolierung zu erreichen und so einen stabilen Langzeitbetrieb zu gewährleisten.

     • Mehrwinkelinstallation: Die oberen und unteren Teile des Ventilkörpers sind mit Befestigungslöchern versehen, die eine feste Installation in einem beliebigen Winkel ermöglichen, um sich an verschiedene Geräteraumanordnungen anzupassen.

     • Universelle Austauschbarkeit der gesamten Serie: Einheitliche Gesamtgröße des Ventilkörpers für die gesamte M5-Serie, kompatibel mit der gleichen Spezifikation der Verteilerbasis für kostenlosen Austausch und modulare Montage.

5. Unterstützendes Zubehör und Verteilerbasis

     • M5-Verteilerbasis (M5M): 1F/2F/3F-Multi-Link-Verteilerplatten, die eine zentrale P-Anschluss-Luftversorgung ermöglichen und verstreute Einzelventilleitungen ersetzen, um das Schaltungslayout zu vereinfachen.

     • Unterstützende Hilfskräfte: Gerade Reduzieranschlüsse von M5 auf G1/8, M5-Mikroschalldämpfer, M5-Schnellanschlüsse (passend zu φ3/φ4-Luftrohren), feste Montagehalterungen.

6. Auswahlunterschied: M5 vs. S3 mechanisches Ventil

7. Klassische Anwendungsschaltungen

     • Zylinderbegrenzungskontrolle: Das Zylinderleitblech löst das mechanische M5R-Rollenventil aus, gibt ein Steuerluftsignal zur Steuerung des 4-V-Magnetventils aus und realisiert eine automatische Umkehrung, wenn der Zylinder die vorgesehene Position erreicht.

     • Manuelle Start-Stopp-Steuerung: Das M5PP-Pilzknopfventil steuert direkt die Teleskopbewegung kleiner doppeltwirkender Zylinder für den manuellen Betrieb vor Ort.

     • Erkennung von Montagelinienwerkzeugen: Das obere Stangenventil des M5B-Kolbenkolbens fungiert als Schalter zur Erkennung des eingesetzten Werkzeugs, um eine automatische pneumatische Logikauslösung für die Werkzeugpositionierung zu realisieren.

Zusammenfassung in einem Satz

     Die SOLH M5-Serie ist ein voll funktionsfähiges mechanisches 5/2-Wege-Ventil mit Federrückstellung und einheitlichem M5×0,8-Gewinde. Durch die Integration einer mechanischen Hubbegrenzung und mehrerer manueller Steuerungsmodi zeichnet es sich durch feinfühlige Betätigung, dauerhafte Leistung und universelle Austauschbarkeit aus und ist die bevorzugte mikropneumatische Steuerungskomponente für die Rückmeldung von Zylindersignalen und die manuelle pneumatische Umschaltung von Geräten.
