Marke: SOLH von Richge Technology
Rechteckiger, frei montierbarer Blockzylinder der Serie SOLH CU/CDU. Mehrflächige Befestigungslöcher ermöglichen eine direkte Installation in jeder Ausrichtung ohne Halterungen. Ultradünnes, kompaktes Design, das häufig zum Schieben, Spannen und Positionieren leichter Lasten in Automatisierungsgeräten mit begrenztem Installationsraum verwendet wird.
|
Modell |
Besonderheit |
Anwendung |
| CU |
Ohne Magnetring können Magnetschalter nicht montiert werden |
Kostensensible Projekte ohne Positionsrückmeldung |
| CDU |
Eingebauter Magnet, unterstützt CMSH/DMSH-Magnetsensoren |
Erfordert eine Erkennung der Ausfahr-/Einfahrposition |
| CUK/CDUK |
Nicht rotierende Kolbenstange |
Der Winkel des Werkstücks muss fixiert sein, um eine Drehung der Welle zu verhindern |
| CUW/CDUW |
Doppelkolbenstange, integrierte Führung, Verdrehsicherung |
Anwendungen mit seitlicher Belastung und versetzter Kraft |
-- Montage in mehrere Richtungen: Montage von der Unterseite, der Seite oder der Stirnseite, Montagehalterung aufbewahren;
-- Schlankes rechteckiges Gehäuse, 40 % dünner als Standard-Zugstangenzylinder;
-- Mehrere Strukturen: Standard-Einzelstange, Anti-Rotationsstange, doppelt geführte Stange;
-- Einbaumagnetversion (CDU) mit verstellbaren Sensorschlitzen;
- Selbstschmierendes Lager, ölfreier Dauerbetrieb;
- Feste Gummipufferpolster zur Reduzierung von Stößen und Geräuschen.

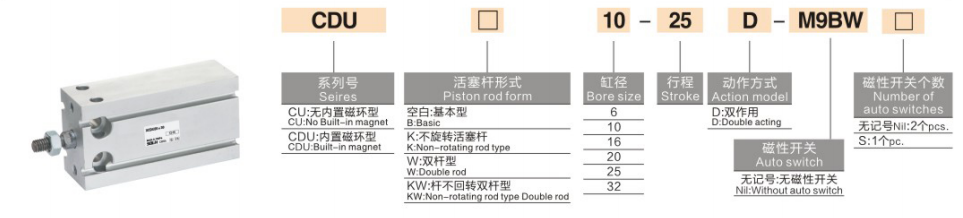

1. Beispiel: CDU16×30S
-- CDU: Serienname, C=eingebauter Magnet; K=nicht rotierende Stange; W=Doppelstab
-- 16: Bohrungsgröße (mm):6,10,16,20,25,32
-- 30: Hublänge (mm)
-- S: Standardspezifikation
|
Parameter |
Spezifikation |
| Bohrungsgröße |
6,10,16,20,25,32 mm |
| Standardhub |
5~60mm |
| Schauspieltyp |
Doppeltwirkend (Standard); einfachwirkende Federrückstellung/-ausfahrung |
| Betriebsdruck |
Doppeltwirkend: 0,05 ~ 0,7 MPa; Einfachwirkend: 0,15 ~ 0,7 MPa |
| Prüfdruck |
1,05 MPa |
| Temperatur |
-10~60℃ (kein Eis in der Luft) |
| Kolbengeschwindigkeit |
50~500 mm/s |
| Kissen |
Fester Gummipuffer an beiden Enden |
| Port-Thread |
M5×0,8 (φ6/10); PT1/8 (φ16~32) |
| Schmierung |
Ölfreier Betrieb |
|
Bohrung (mm) |
Schub-/Zugbereich |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
6 |
28,3 / 25,4 |
5.7 / 5.1 |
11.3 / 10.2 |
17,0 / 15,2 |
19,8 / 17,8 |
|
10 |
78,5 / 70,7 |
15.7 / 14.1 |
31,4 / 28,3 |
47,1 / 42,4 |
54,9 / 49,5 |
|
16 |
201,1 / 181,0 |
40,2 / 36,2 |
80,4 / 72,4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314,2 / 282,7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219,9 / 197,9 |
|
25 |
490,9 / 452,4 |
98,2 / 90,5 |
196,4 / 181,0 |
294,5 / 271,4 |
343,6 / 316,7 |
|
32 |
804,2 / 754,8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562,9 / 528,4 |
-- 3C- und Halbleiter-Mikrovorrichtung, Stopper, Presspassung;
-- Allgemeine Automatisierung zum Spannen, Positionieren und Materialwechsel;
-- Montage von Haushaltsgeräten und Hardware; Verpackungs-Sortiergeräte für leichte Ladung.
Der rechteckige, frei montierte Pneumatikzylinder SOLH CU/CDU unterstützt die halterungslose Installation in mehreren Winkeln mit nicht rotierenden und doppelt geführten Stangenvarianten und wird häufig für die Kurzhub-Positionierung und -Klemmung bei leichten Automatisierungen eingesetzt.
