Geführter dünner Pneumatikzylinder der Serie CQM

Marke: SOLH von Richge Technology

Produktübersicht

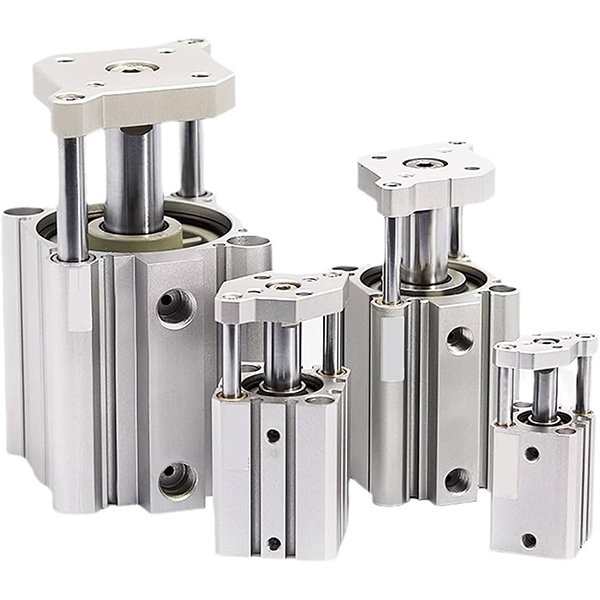

     SOLH CQM-Serie hochsteifer geführter dünner Zylinder, austauschbar mit importiertem CQM/CDQM. Eingebaute Doppelführungsstange basierend auf der dünnen CQ2-Zylinderstruktur. Verbessert den seitlichen Belastungswiderstand und die Verdrehsicherung erheblich. Gleiche Körperlänge wie CQ2, keine zusätzliche externe Führung erforderlich. Montagegröße kompatibel mit CQ2/CQS, weit verbreitet für präzise Positionierung, Klemmung und Schieben mit Seitenlast.

Struktur und Hauptmerkmale

     -- Integrierter dünner Zylinderkörper + parallele Doppelführungsstangen, Lastmontageplatte am vorderen Ende;

     - Hart eloxierter Aluminiumzylinder, verchromte Kolbenstange und Führungsstangen;

     - Varianten: CQM (nicht magnetisch), CDQM (mit Magnet ausgestattet), CQM-XB24-Langzeitversion;

     -- Seitliche Belastbarkeit 2- bis 4-mal höher als beim Standard-CQ2-Zylinder, Drehungstoleranz ≤±0,2°;

     -- Standard-Gummipuffer an beiden Enden, keine Luftpolsteroption;

     -- Integrierter CDQM-Magnet zur Magnetschaltererkennung, flexible Sensorinstallation.

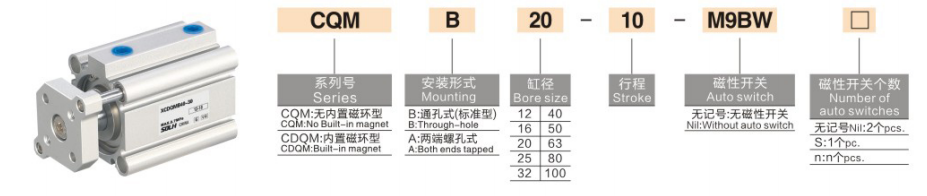

Modellkodierungsregel

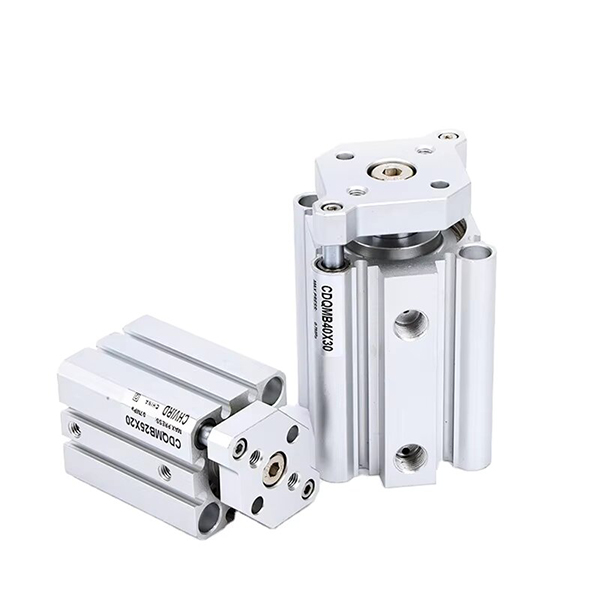

   1. Beispiel: CDQMB20-50-M9B

     -- C: Eingebauter Magnet (CDQM); blank = nicht magnetisch (CQM)

     -- DQM: Seriencode für geführte Dünnzylinder

     -- B/A: Montageart; B=Durchgangsloch; A=Endgewindebohrung

     -- 20: Bohrungsgröße: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Hublänge 5~100mm

     -- M9B: Magnetschalteroption

Technische Spezifikationen

Theoretische Schub- und Zugkraft und maximale seitliche Belastung bei 0,5 MPa

Zusammenfassung in einem Satz

     Integrierter, dünner Pneumatikzylinder mit Doppelführungsstange der SOLH CQM-Serie mit hervorragender Verdrehsicherung und hoher seitlicher Belastbarkeit, perfekter Präzisionsantrieb als Ersatz für Standard-CQ2-Zylinder für automatische Spann- und Positionierungsanwendungen.
