Marke: SOLH von Richge Technology

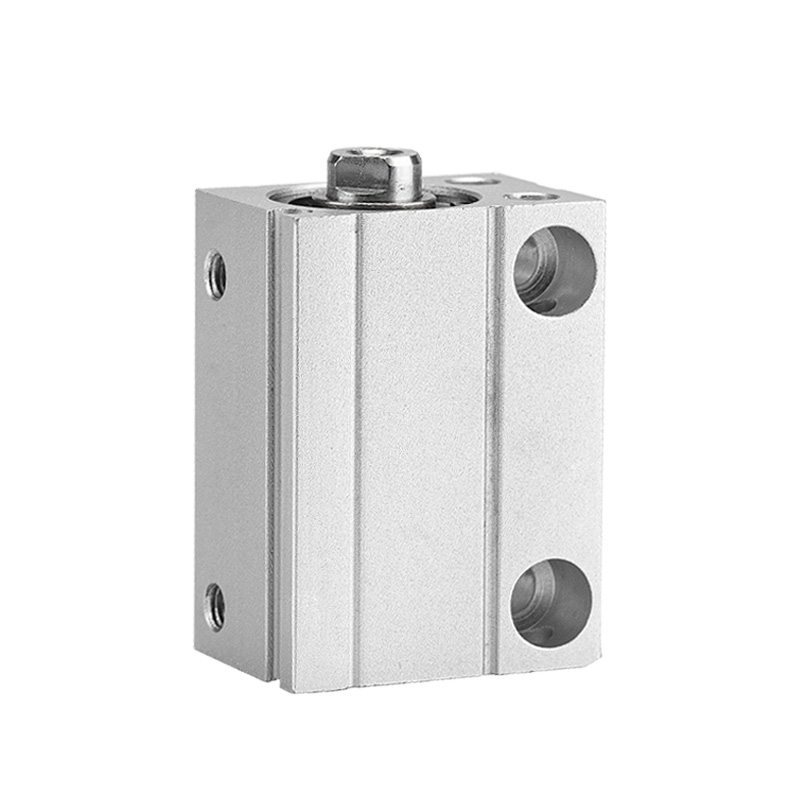

Der frei montierbare Ultramini-Zylinder der CDUJB-Serie von SOLH ist für Geräte mit begrenztem Installationsraum konzipiert. Im Vergleich zur Standard-CU-Serie wurde die Gesamtlänge um 64 % und das Volumen um 70 % reduziert. Das quadratische, kompakte Gehäuse ermöglicht die Direktmontage auf mehreren Oberflächen ohne Halterungen. CDUJB ausgestattet mit eingebautem Magneten zur Positionserkennung. Weit verbreitet in der 3C-Elektronik, medizinischen Instrumenten und der Halbleiter-Präzisionsautomatisierung.
|
Modell |
Merkmale |
Anwendung |
| CUJB |
Ohne Magnetring, keine Sensormontage |
Kostengünstige Kleinstlast ohne Positionsrückmeldung |
| CDUJB |
Eingebauter Magnet, kompatibel mit CMSH/DMSH, D-M9BV-Schaltern |
Automatisierung, die ein Hubpositionssignal erfordert |
| CDUJS |
Clean-Version, kupferfreies Material |
Medizinisches Gerät, Halbleiter-Reinraum |
-- Superkompakter quadratischer Körper, geeignet für dichte Anordnungen und eingebettete Vorrichtungen;
- Mehrseitige Befestigungslöcher an der Unterseite, an der Seite und an der Stirnseite, Installation aus jeder Ausrichtung;
- Eingebauter Magnet (CDUJB), zwei Sensorschlitze zur Erkennung der Ausfahr-/Einfahrposition;
-- Magnetische Abschirmplatte MU-S025 optional, um gegenseitige Beeinflussung bei eng beieinander liegenden Zylindern zu vermeiden;
-- Optionales Gummi-Endpolster zur Reduzierung von Stößen bei kleinen Werkstücken;
- Das kupferfreie Design von CDUJS vermeidet Metallablagerungen und sorgt so für eine saubere Umwelt.

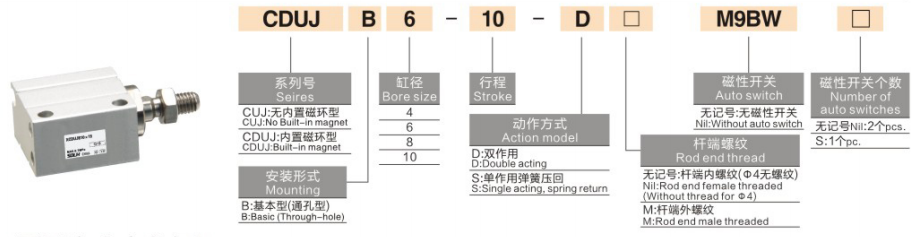

1. Beispiel: CDUJB8×15D-M
-- CDUJB: Seriencode (C = eingebauter Magnet; CUJB = nicht magnetisch)
-- 8: Bohrungsgröße (mm):4,6,8,10,12,16,20
-- 15: Hublänge (mm)
-- D: Doppeltwirkend; S: Einfachwirkender Federrücklauf
-- M: Außengewindestange; Keine Markierung = Innengewinde; φ4/φ6 ohne Stangengewinde
|
Parameter |
Spezifikation |
| Bohrungsgröße |
4,6,8,10,12,16,20 mm |
| Standardhub |
4/6/8/10:4~30mm;12/16:5~30mm;20:5~50mm |
| Schauspieltyp |
Doppeltwirkend (Haupt), einfachwirkend mit Federrückstellung |
| Betriebsdruck |
Doppeltwirkend:0,15~0,7 MPa (φ4/φ6);0,1~0,7 MPa (≥φ8); Einfachwirkend: 0,35–0,7 MPa (φ4) |
| Prüfdruck |
1,0 MPa |
| Temperaturbereich |
Nicht magnetisch: -10~70℃; Magnetversion: -10~60℃ |
| Kolbengeschwindigkeit |
50~500 mm/s |
| Kissen |
Kein Kissen/Gummipuffer optional |
| Port-Thread |
M3×0,5 (φ4/φ6); M5×0,8 (φ8/φ10) |
| Schmierung |
Ölfreier Betrieb |
| Schlaganfalltoleranz |
±0,5 mm |
|
Bohrung (mm) |
Fläche (mm²) |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ Typische Anwendungen
-- 3C-Elektronik-Mikrovorrichtung, Chiptransport, Steckereinfügung;
-- Probenverarbeitung für medizinische Geräte, Mikro-Schubmechanismus;
-- Halbleiter-Wafer-Positionierung, Reinraum-Miniaturaktuator;
-- Automatisierungsstopper, Kurzhubklemmung und -positionierung.
⚠️ Auswahlerinnerungen
-- Nicht geeignet für schwere seitlich versetzte Lasten; Fügen Sie eine Führung hinzu, wenn seitliche Kräfte vorhanden sind.
– Magnetische Abschirmplatte erforderlich, wenn mehrere Zylinder nebeneinander installiert werden.
Der ultrakompakte, frei montierte Pneumatikzylinder SOLH CDUJB ermöglicht eine halterungslose Installation in mehrere Richtungen und ist der ideale Mikrolinearantrieb für die Präzisionsautomatisierung auf engstem Raum in der 3C-, Medizin- und Halbleiterindustrie.
