Edelstahl-Minizylinder der Serie C85 (ISO 6432-Standard, SMC-kompatibles System)

Marke: SOLH von Richge Technology | Exportorientierter Produktkatalog

Marke: SOLH von Richge Technology

Produktübersicht

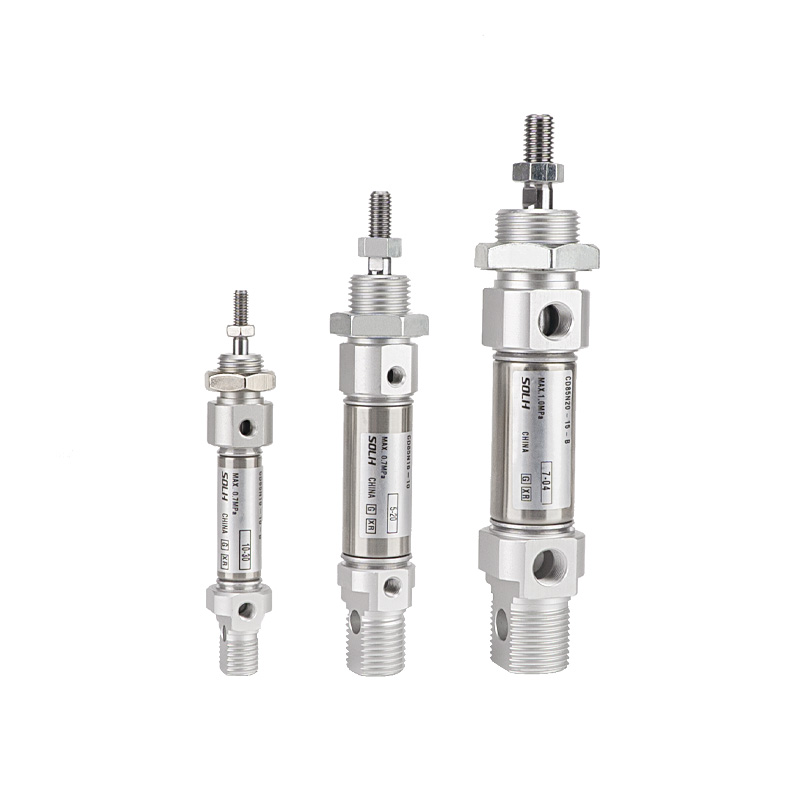

     Der Edelstahl-Minizylinder der SOLH C85-Serie entspricht der internationalen Norm ISO 6432, Bohrungsbereich φ8~25 mm. Merkmale: kompakte Bauform, Korrosionsbeständigkeit, Hochgeschwindigkeits- und Hochfrequenzleistung, ölfreier Betrieb. Weit verbreitet in der Lebensmittel-, Pharma-, Elektronik- und allgemeinen pneumatischen Automatisierungsausrüstung.

Kernstruktur und Designmerkmale

   1. Standard: ISO 6432 (φ8–φ25), universelle Montageabmessungen für den globalen Markt für Minizylinder.

   2. Material: Zylinder, Kolbenstange und Sicherungsmutter aus Edelstahl 304; rostfrei, geeignet für feuchte, schwach saure und schwach alkalische Arbeitsbedingungen.

   3. Struktur: Rollgecrimpte Endkappen, ohne Zugstange, gerade zylindrische Form, klein und leicht.

   4. Betriebsvarianten

     -- Einzelkolbenstange, doppeltwirkend (Standard)

     -- Einfachwirkend (Federrückzug / Federausfahrung)

     -- Doppelstangen-Gleichlaufzylinder

     -- C85K Typ mit nicht rotierender Stange

   5. Kissen: Standard-Gummikissen; Luftkissen (Suffix C) optional für φ10–25, um Stöße bei Hochgeschwindigkeitsbewegungen zu reduzieren.

   6. Abdichtung: Spezielle bidirektionale Dichtung mit Ölreservoirnut, niedriger Anlaufdruck, lange Lebensdauer unter ölfreien Betriebsbedingungen.

   7. Positionserkennung: Integrierter Magnetring (Code D) optional; Installationsmodi für Magnetschalter: A = Schienennut, B = Stahlbandnut.

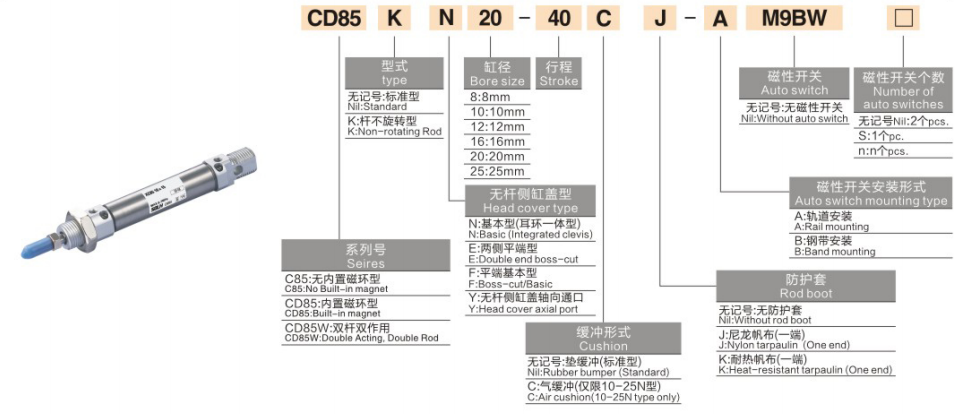

Vollständige Modellcodierungsregel

   1. Modellbeispiel: CD85N25-100C-B

  2. Bestellreferenzbeispiel: CD85N16-50

     -- Grundtyp, Bohrung 16, Hub 50, eingebauter Magnet, Gummikissen.

Technische Standardspezifikationen (doppeltwirkend)

Theoretische Schub- und Zugkraft bei 0,6 MPa (Einzelstange, Einheit: N)

Montageformen und abgeleitete Modelle

  1. ISO6432-Montageoptionen

     -- N: Basistyp mit integriertem Gabelkopf (am beliebtesten)

     -- F: Axiale Montage mit flachem Ende

     -- L: Einzelfußmontage / M: Doppelfußmontage

     -- G: Flanschmontage

     -- NU: Zapfen-Gabelkopfmontage

   2. Hauptableitungsversionen

     -- CD85: Mit integriertem Magnetring, kompatibel mit Magnetsensoren

     -- C85K: Nicht rotierende quadratische Kolbenstange, verdrehsichere Positionierung

     -- C85E: Einfachwirkend (Federrückzug/Federausfahrung)

     -- CWCD85E: Doppeltwirkender Doppelstangenzylinder, synchrone Bewegung

Auswahlvergleich: C85 VS MI VS MA

   1. ✅ Bevorzugte Anlässe für C85

     -- Lebensmittel-, Pharma- und Elektronikindustrie: Edelstahl, saubere Qualität, korrosionsbeständig

     - Hochgeschwindigkeits- und Hochfrequenzzyklen: 50–1500 mm/s Kurzhub-Hin- und Herbewegung

     -- Kompaktes Gerätelayout: φ8–25 schlankes zylindrisches Gehäuse

     – Feuchte und leicht korrosive Werkstattumgebung

     -- Weltweiter Austauschbedarf: ISO6432-Universalabmessung für direkten Austausch

 3-Schritte-Schnellauswahlhilfe

   1. Bohrungsauswahl: Schub und horizontale Belastung berechnen, Reserve ≥50 % Sicherheitsmarge; Wählen Sie für den Betrieb mit höherer Frequenz eine kleinere Bohrung.

   2. Strichbestätigung: Fügen Sie einen zusätzlichen Rand von 10–20 mm hinzu. maximaler Hub 400 mm.

   3. Konfigurationsauswahl

     -- Eingebauter Magnet: Code D hinzufügen

     -- Stoßreduzierung bei hoher Geschwindigkeit: Wählen Sie Luftkissen mit Suffix C

     -- Verdrehsicherungsanforderung: Verdrehsicherungsversion K wählen

     - Passen Sie die Montageform an: N/F/L/M/G entsprechend der Gerätestruktur

Zusammenfassung in einem Satz

     Der SOLH C85/CD85 ISO6432-Edelstahl-Minizylinder ist vollständig mit importierten SMC-Serien austauschbar, unterstützt ölfreien Hochgeschwindigkeitsbetrieb, mehrere Montagemethoden und optionale Anti-Rotationsstange, idealer Linearantrieb für automatisierte Produktionslinien in den Bereichen Lebensmittel, Medizin und Elektronik.
