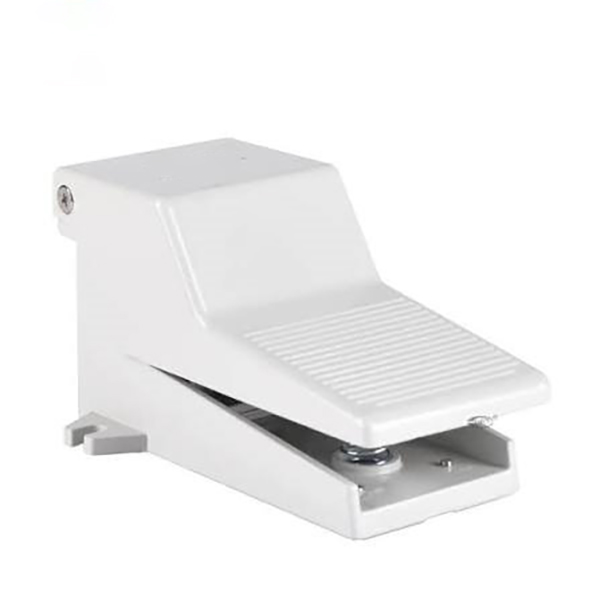

5/2-Wege-Fußpedalventil der Serie 4F | Direktwirkendes pneumatisches Vollaluminium-Fußventil

Marke: SOLH von Richge Technology | Vollständig kompatibler Ersatz für das Fußventil der AirTAC 4F-Serie

1. Produktübersicht

     Die SOLH 4F-Serie ist ein Profi5/2-Wege-Wegeventil mit pneumatischem Fußpedal voll kompatibel und austauschbar mit der gesamten AirTAC 4F-Serie. Es verfügt über ein vollständig aus Aluminiumdruckguss gefertigtes Gehäuse und ein verdicktes, rutschfestes Fußpedal mit direkt wirkender Federrückstellstruktur und wurde speziell für entwickeltDoppelt wirkender Zylinder mit Vorwärts- und Rückwärtssteuerung. Die vollständige Serie umfasst vier konfigurierbare Typen: Standard-Selbstrückstellung, L mechanische Selbstverriegelung, G Sicherheitsschutzabdeckung und LG-Verriegelung + Schutzintegration. Es kann Magnetventile für Start-Stopp und Richtungsumschaltung von Geräten manuell ersetzen und wird häufig in Werkzeugvorrichtungen, Stanz-, Niet- und industriellen pneumatischen Steuerungsszenarien eingesetzt.

  1.1 Kern-5/2-Wege-Luftkreislogik

     • Definition des Flughafens: P (Hauptlufteinlass), A/B (zwei Arbeitsauslässe), R1/R2 (zwei unabhängige Auslassöffnungen)

     • Normalzustand (Pedal losgelassen): P verbindet sich mit B für die Luftversorgung; A wird an R1 angeschlossen, um den Auslass zu ermöglichen, den Zylinder einzufahren und zurückzusetzen

     • Arbeitszustand (Pedal gedrückt): P verbindet sich mit A für die Luftversorgung; B verbindet sich mit R2 für den Auslass, der Zylinder fährt aus und arbeitet

     • Nicht-L-Standardtyp: Sofortiges Zurücksetzen der Federrückfederung nach dem Loslassen des Fußes für die intermittierende Jog-Steuerung

     • L-Verriegelungstyp: Einmal drücken, um die Position zu verriegeln und den Luftdruck aufrechtzuerhalten; Zum Entriegeln und Zurücksetzen der Druckentlastung erneut drücken

2. Modellcodierungsregeln und Suffixdefinition

     Codierungslogik: 4F210 – [Anschlussgröße] + [Funktionssuffix] – [Gewindetyp]

  2.1 Grundmodell und Anschlussgröße

     • 4F210: Universeller Hauptstrom-5/2-Wege-Fußventil-Grundkörper

     • 06: G1/8 (PT1/8) Gewindeanschluss

     • 08: G1/4 (PT1/4) universelle Mainstream-Spezifikation

 2.2 Leitfaden zur Auswahl von Kernfunktionssuffixen

  2.3 Gewindetyp-Suffix

     • Leer: PT-Kegelgewinde (Standardeinstellung)

     • G: Britisches Standard-G-Parallelgewinde

     • T: NPT-Kegelgewinde nach amerikanischem Standard

  Modellbeispiel: 4F210-08 | G1/4 Standard-Fußventil mit Selbstrückstellung; 4F210-08LG | G1/4 selbstsicherndes Fußventil mit Sicherheitsschutzabdeckung

3. Technische Kernparameter

4. Auswahlunterschied: 4F 5/2-Wege-Fußventil vs. 3F 3/2-Wege-Fußventil

5. Strukturelle Kernvorteile

     • Doppeltes unabhängiges Auspuffdesign: Ausgestattet mit zwei separaten Auslasslöchern, um einen gleichmäßigen Auslass während der Zylinderumkehr, eine schnelle Reaktion und einen stabilen Betrieb ohne Verzögerung zu gewährleisten.

     • Rutschfestes Hochleistungspedal: Die strukturierte Pedaloberfläche erhöht effektiv die Reibung, verhindert ein Abrutschen beim Treten mit hoher Last und verbessert die Betriebsstabilität.

     • Stabiler unabhängiger Verriegelungsmechanismus: Unabhängige Schnappverriegelungsstruktur sorgt für festen Sitz und leichtes Entriegeln. Hinweis: Nicht geeignet für Arbeitsbedingungen mit kontinuierlichem Stoß und ultrahoher Frequenz.

     • Optionale Sicherheitsschutzabdeckung: Der speziell angefertigte Staubschutz aus Kunststoff verhindert wirksam ein versehentliches Rückwärtsfahren, das durch herabfallende Werkstücke oder Fehlberührungen des Personals verursacht wird, und verbessert so die Betriebssicherheit vor Ort.

     • Robuste Vollaluminiumstruktur: Das integrierte Gehäuse aus Aluminiumdruckguss zeichnet sich durch hohe Härte, Schlagfestigkeit und lange Lebensdauer für raue industrielle Werkstattumgebungen aus.

6. Typische Anwendungsszenarien

     • Manuelle Steuerung des doppeltwirkenden Zylinders: Luftquelle → 4F-Fußventil → doppeltwirkender Zylinder. Der selbstrückstellende Typ ermöglicht das Ausfahren beim Drücken und das Einfahren beim Loslassen; Der Verriegelungstyp hält den Klemmdruck für eine langfristige Positionierung aufrecht.

     • Steuerung industrieller Verarbeitungsgeräte: Professionelle fußbetätigte Richtungsumschaltung für Stanzmaschinen, Nietmaschinen und Schleifvorrichtungen, wodurch die Hände für einen effizienten Bearbeitungsvorgang frei bleiben.

     • Geräte-Debugging vor Ort: Ersetzen Sie Magnetventile vorübergehend durch manuelle Fußventile für die Fehlersuche im pneumatischen Schaltkreis, praktisch für den Testbetrieb der Ausrüstung und die Parameterkalibrierung.

Zusammenfassung in einem Satz

     Bei der SOLH 4F-Serie handelt es sich um ein direkt wirkendes 5/2-Wege-Fußpedalventil aus Vollaluminium mit Selbstrückstellung, Selbstsperrung und Fehlbedienungsschutz. Mit doppelter Schnellentlüftung, großem Durchfluss und vollständiger AirTAC-Kompatibilität ist es das standardmäßige industrielle Fußsteuerventil für die Vorwärts-/Rückwärtsumschaltung doppeltwirkender Zylinder und die pneumatische Steuerung mechanischer Prozesse.
