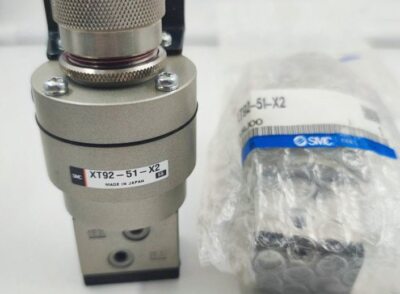

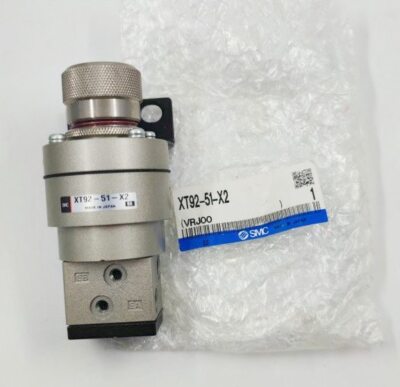

XT92-51-X2 Präzisions-Druckerkennungsventil

Marke:SOLH von Richge Technology

Produktübersicht

     XT92-51-X2 ist ein von UTC maßgeschneidertes Spezialventil unter der Marke SOLH Richge. Es unterscheidet sich grundlegend von gewöhnlichen Präzisionsdruckreglern und dient als spezielles Doppeldruckerkennungsventil für den Niederdruck-Sicherheitsschutz und die pneumatische Signalumschaltung. Diese kundenspezifische Einheit wurde für die Druckschwellenauslösung und die Doppelsignal-Verriegelungssteuerung in automatisierten Sicherheitskreisen entwickelt.

1. Technische Kerndaten (vollständig SMC-kompatibel)

     --Modell: XT92-51-X2 Custom Special Version

     --Strukturtyp: Doppeldruckventil mit direkter Druckerkennung

     --Anschlussgewinde: Rc1/8, kompatibel mit M5-Rohranschlüssen

     --Anwendbares Medium: Saubere Druckluft

     --Einstellbarer Schaltdruckbereich: 0,1 ~ 0,5 MPa

     --Maximaler Arbeitsdruck: 0,8 MPa

     --Prüfdruck: 1,2 MPa

     --Betriebsumgebungstemperatur: -5℃ ~ +60℃

     --Nettogewicht: Ca. 300 g

     --Kernfunktionen: Druckschwellenerkennung, Niederdruck-Sicherheitsverriegelung, Signalumschaltung für zwei Luftkreise

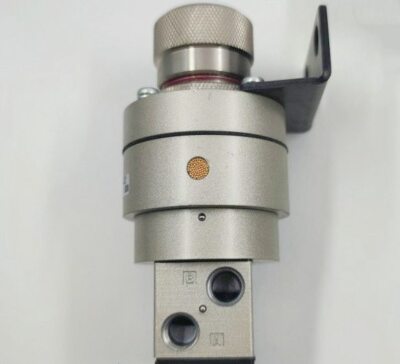

2. 3/2-Wege-Logik-Port-Layout

     --P: Hauptluftzufuhr-Einlassanschluss

     --A/B: Zwei unabhängige Schaltausgänge

     --R: Auslassanschluss mit eingebautem Schalldämpfer

     --Oberer Einstellknopf: Legt den individuellen Druckauslöseschwellenwert fest (z. B. 0,4 MPa).

     --Installationsoptionen: Halterungsmontage oder Panelmontage

3. Funktionsprinzip

     Wenn der Systemdruck den voreingestellten Schwellenwert überschreitet: Luft strömt von Anschluss P zu Anschluss A, während Anschluss B mit dem Auslass R verbunden ist. Wenn der Systemdruck unter den voreingestellten Schwellenwert fällt: Luft strömt von Anschluss P zu Anschluss B, während Anschluss A mit dem Auslass R verbunden ist. Das Ventil realisiert eine automatische Luftpfadumschaltung bei einem festen Druckschwellenwert, um die Sicherheitsverriegelung und die pneumatische Logiksignalsteuerung abzuschließen.

4. Leistungsvergleich: XT92-51-X2 VS ARP/IR-Präzisionsregler

5. Typische Anwendungsszenarien

     Niederdruck-Sicherheitsverriegelung: Schaltet die Ausrüstung automatisch in den sicheren Standby-Modus, sobald der Luftdruck unter den voreingestellten Wert fällt. Automatische Umschaltung der doppelten Luftversorgung: Schaltet auf die Standby-Luftquelle um, wenn der Hauptleitungsdruck ausfällt. Maschinendruck-Zulassungsverriegelung: Beschränkt den Gerätestart, bis der Luftdruck den gültigen Schwellenwert erreicht. Integrierte pneumatische Logikeinheit: Ersetzt die kombinierte Baugruppe aus separaten Druckschaltern und Magnetventilen, um die Gesamtanordnung des Luftkreislaufs zu vereinfachen

Zusammenfassung in einem Satz

     Das kundenspezifische Druckerkennungsventil SOLH XT92-51-X2 führt einen Niederdruckschutz und eine Luftwegumschaltung mit festem Schwellenwert aus; Es handelt sich um eine spezielle pneumatische Logikkomponente für Sicherheitsverriegelungskreise und kann nicht für eine kontinuierliche Präzisionsdruckregelung verwendet werden.
