Mechanisches 5/2-Wege-Ventil der Serie VZM500 (VZM5).

Mechanisches 5/2-Wege-Ventil der Serie VZM500 (VZM5) | Pneumatisches Steuerventil mit elastischer Dichtung für mittleren Durchfluss

Marke: SOLH von Richge Technology | SMC-kompatibles mechanisch betätigtes Pneumatikventil mit 5 Anschlüssen

1. Produktübersicht

     Die SOLH VZM5 (VZM500)-Serie ist einmittelgroßes mechanisches 5/2-Wege-Steuerventil voll kompatibel mit dem SMC-Standard. Dank der hochzuverlässigen elastischen Gummidichtungsstruktur zeichnet es sich durch stabile Abdichtung, schnelle Reaktion und hervorragende Leistung bei mittlerem Durchfluss mit einem Cv-Wert von bis zu 0,6 aus. Ausgestattet mit einem standardmäßigen Rc1/8-Anschluss und kompletten optionalen Betätigungsköpfen unterstützt es die Auslösung mechanischer Grenzwerte, die manuelle Tippsteuerung und die Sicherheitskreisverriegelung. Mit flexibler Fußmontage und integrierter Verteilerinstallation, Hochfrequenzhaltbarkeit und breiter Druckanpassungsfähigkeit dient es als Standard-Mainstream-Modell für die Synchronisierung von Doppelzylindern, die Umschaltung pneumatischer Schaltkreise und die mechanische Grenzsteuerung in automatisierten Produktionslinien.

2. Grundlegende technische Spezifikationen

3. Portdefinition und Schaltungsmodus

  3.1 Standard-5/2-Wege-Modus (Doppelsteuerung / mechanische Steuerung)

     1(P) = Luftzufuhranschluss, 2(A) = Positiver Ausgangsanschluss, 3(B) = Rückwärtsausgangsanschluss, 4(EXH) = Entlüftungsanschluss, 5(EXH) = Entlüftungsanschluss. Ermöglicht bidirektionales Schalten und schnelles Entlüften pneumatischer Aktuatoren.

  3.2 Optionaler 5/3-Wege-Modus (Mittelposition)

     Optionale Ausführung mit mittlerer Schließung und mittlerer Druckentlastung, präzise Anpassung an die Anforderungen der pneumatischen Positionierung, Druckhaltung und präzisen Hubsteuerung.

  3.3 Spezifikation des Pilotanschlusses

     Der Entlüftungs-Pilotanschluss hat ein M5×0,8-Gewinde. Die externe Pilotversion unterstützt die unabhängige Luftquellensteuerung und eignet sich für zentralisierte pneumatische Steuerung und Anpassungsszenarien für große Durchflusskreise.

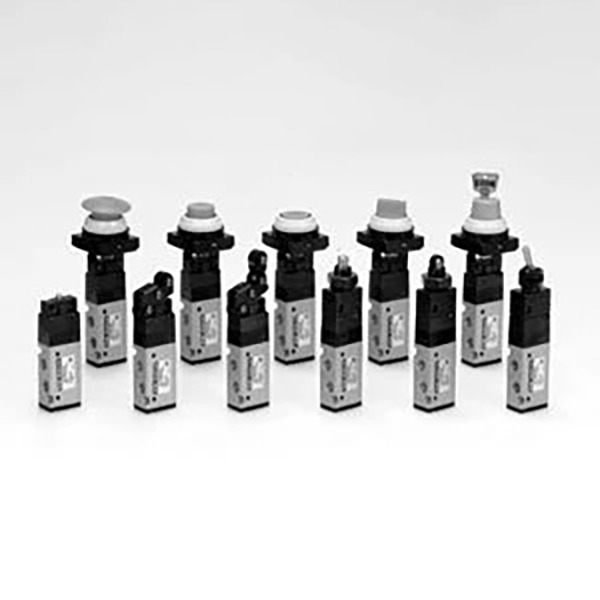

4. Vollständige Optionen für Aktuatorköpfe der Serie

5. Modellcodierungsregeln und gängige Modelle

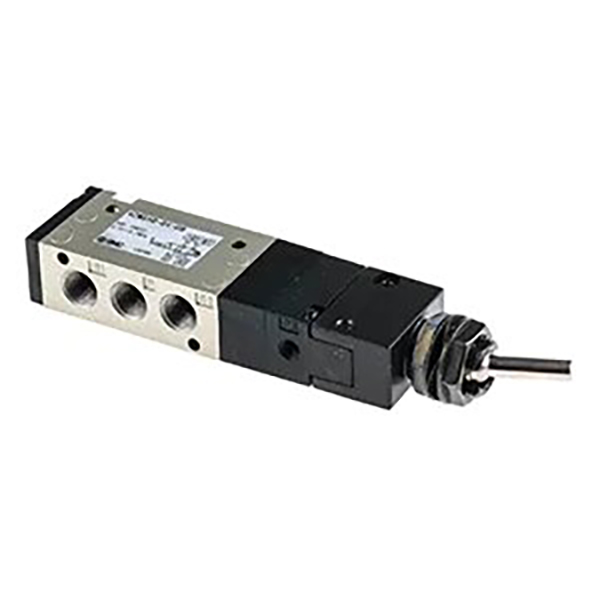

  5.1 Modellinterpretation (Beispiel: VZM550-01-08)

     • VZM550: Standardmäßiges mechanisches 5/2-Wege-Ventil mit elastischer Dichtung

     • Portcode: 01=Tc1/8; N01=NPT1/8; F01=G1/8

     • Aktuatorcode: 08=Kipphebel; 01=Rollenhebel; 30=Druckknopf; 37=Push-Pull

     • Optionales Suffix: -L=mit Fußhalterung; -3=5/3-Wege-Typ; P=externer Pilottyp

  5.2 Heißverkaufte Standardmodelle

     • VZM550-01-01: 5/2-Wege, einfacher Rollenhebel, Rc1/8-Anschluss, bevorzugt für allgemeine mechanische Grenzszenarien

     • VZM550-01-30: 5/2-Wege, Druckknopftyp, Rc1/8-Anschluss, geeignet für manuelles Joggen und Debuggen von Geräten

     • VZM550-01-37: 5/2-Wege, Push-Pull-Typ, Rc1/8-Anschluss, für manuelle Verriegelung und Fehlbedienungskontrolle

     • VZM550-01-02: 5/2-Wege, unidirektionaler Rollenhebel, Rc1/8-Anschluss, professionelle Anti-Rebound-Grenzkontrolle

6. Kernproduktvorteile

  6.1 Standardmäßiger mittlerer großer Durchfluss

     Ausgestattet mit einem universellen Rc1/8-Anschluss und einem Cv=0,6-Durchflusskoeffizienten, der perfekt zu Pneumatikkreisen mit mittlerem Durchfluss passt und eine stabile synchrone Wirkung von Doppelzylindern und eine zuverlässige Verbindung mehrerer Aktuatoren ermöglicht.

  6.2 Hochstabile elastische Dichtung

     Verfügt über eine integrierte elastische Dichtungsstruktur mit Ventilkern aus Gummi, die sich durch Leckagefreiheit, stabile Druckhaltung und schnelle Reaktionsgeschwindigkeit auszeichnet. Es bietet eine lange Lebensdauer und äußerst niedrige Wartungskosten unter herkömmlichen industriellen Arbeitsbedingungen.

  6.3 Full-Coverage-Trigger-Modi

     Komplette Betätigungsoptionen, einschließlich Rollen-, Stößel-, Kniehebel-, Knopf- und Push-Pull-Typen, decken die Anwendungsszenarien mechanische Begrenzung, automatische Auslösung, manuelles Debugging und Sicherheitsverriegelung vollständig ab.

 6.4 Diversifizierte flexible Installation

     Unterstützt die Installation unabhängiger Fußhalterungen und die Installation integrierter Verteilerblöcke. Beliebige Entlüftungsöffnungen können für die Entlüftung verrohrt werden, um sich an dichte Schalttafelanordnungen und begrenzten Installationsraum anzupassen.

  6.5 Industrielle Hochfrequenzbeständigkeit

     Unterstützt Hochfrequenz-Zyklusbetrieb mit bis zu 300 Hz und ausgezeichneter Stoß- und Vibrationsfestigkeit. Es passt sich stabil an den langfristigen Dauerbetrieb schwerer Industrieanlagen an.

  6.6 Erweiterbares Design mit externem Pilot

     Der optionale externe Vorsteuermodus ermöglicht eine ferngesteuerte und zentrale Luftquellensteuerung und erfüllt so die entsprechenden Anforderungen von Hauptkreisläufen mit großem Durchfluss und automatisierten integrierten Pneumatiksystemen.

7. Typische Anwendungsszenarien

     • Doppelzylinder-Synchronsteuerung: Gewährleisten Sie die synchrone Zusammenarbeit von Doppelzylindern in automatisierten Geräten, um die Laufkonsistenz zu verbessern.

     • Pneumatische Schaltungsumschaltung: Spann-/Entspannumschaltung von Vorrichtungen und Vorrichtungen, Stationsumschaltung und pneumatische Schleifenrichtungssteuerung.

     • Mechanische Grenzwertauslösung: Hub-In-Place-Signalauslösung und mechanischer Verriegelungsschutz über Rollenhebelantriebe.

     • Manuelle Betriebssteuerung: Geräte-Debugging, manueller Jog-Start/Stopp und manuelle Bedienfeldsteuerung über Tasten und Push-Pull-Typen.

     • Sicherheitsschutzschaltung: Not-Aus-Reset und Sicherheitstür-Verriegelungsschutz mit abschließbaren und Pilzkopf-Betätigern.

     • Allgemeine Automatisierung der Branche: Hochfrequenz-Positionssteuerung und Multi-Aktuator-Verbindung für Verpackungs-, Druck- und elektronische Fertigungsanlagen.

8. Vergleich der Modellauswahl der VM-Serie

Zusammenfassung in einem Satz

     Das mechanische 5/2-Wege-Ventil der Serie SOLH VZM500 (VZM5) ist integriertRc1/8-Standardanschluss, Cv0,6 mittlerer großer Durchfluss, Multifunktionsantriebe der gesamten Serie und flexible Installationsmodi, die standardmäßige Kernkomponente für automatisierte Doppelzylinder-Synchronsteuerungs- und pneumatische Schaltungsschaltsysteme.
