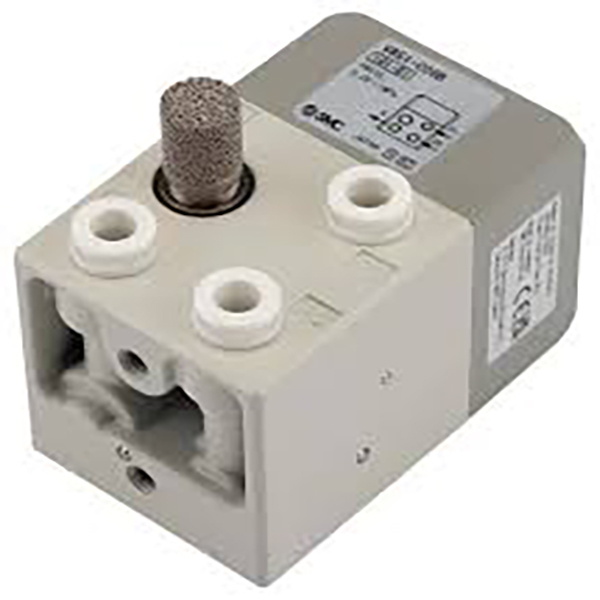

Pneumatisches Zweihand-Sicherheitsregelventil der Serie VR51

Marke:SOLH von Richge Technology

Produktpositionierung

     Bei der VR51-Serie handelt es sich um ein spezielles pneumatisches Zweihand-Sicherheitsregelventil. Seine Kernsicherheitslogik erfordert die gleichzeitige Betätigung zweier unabhängiger Tasten innerhalb von 0,5 Sekunden, um einen Luftausstoß zu erzeugen. Es wurde speziell entwickelt, um Quetsch-, Quetsch- und Schnittunfälle mit der Hand an hydraulischen Pressen, Nietmaschinen, Schneidgeräten und anderen gefährlichen Maschinen zu verhindern, und entspricht vollständig den internationalen Sicherheitsstandards EN ISO 13851 und EN574.

Kernarbeitsprinzip und Sicherheitslogik

1. Dual-Input-AND-Gate-Logik

     -- Zwei unabhängige Signaleingangsports P1 und P2

     -- Der Luftausgang am Anschluss A wird nur aktiviert, wenn beide Eingangssignale innerhalb einer Zeitdifferenz von weniger als 0,5 Sekunden eintreffen

     - Die Ausgangsluftzufuhr wird sofort unterbrochen, wenn eine Taste losgelassen wird oder ein Signal verloren geht

2. Interne mechanische Struktur

     -- 3/2-Wege-Pneumatik-Logikventil mit 2 Positionen ohne Federrückstellung

     - Eingebauter 0,5-Sekunden-Zeitverzögerungsüberwachungsmechanismus, um sequentielles Betrügen mit einer Hand zu verhindern

     -- Standardschalldämpfer am Auslassanschluss R vorinstalliert

Vollständige technische Spezifikationen

     - Anwendbare Flüssigkeit: Druckluft

     -- Betriebsdruckbereich: 0,25 ~ 1,0 MPa

     - Prüfdruck: 1,5 MPa

     -- Umgebungstemperatur: -5 ~ +60℃ (Vereisung verboten)

     -- Anschlussoptionen: C06: metrischer flammhemmender Steckanschluss φ6 C07: 1/4 Zoll flammhemmender Steckanschluss

     -- Nettogewicht: ca. 340 g

     - Sicherheitszertifizierungen: EN ISO 13851, EN574, CE, RoHS

 Modellcodedefinition

1.Beispiel: VR51-C06-B

     -- VR51: ​​Seriencode für Zweihand-Sicherheitsventil

     -- C06 / C07: Steckanschlussgröße C06 = φ6-Schlauchanschluss C07 = 1/4"-Schlauchanschluss

     -- Suffix B: Montagehalterungsoption Kein Suffix = Version mit hinterer Anschlussverrohrung B = Ausgestattet mit Metallmontagehalterung (VR51B)

2.Beliebte Standardmodelle

     --VR51-C06: φ6-Steckanschluss, hintere Verrohrung (am häufigsten verwendet)

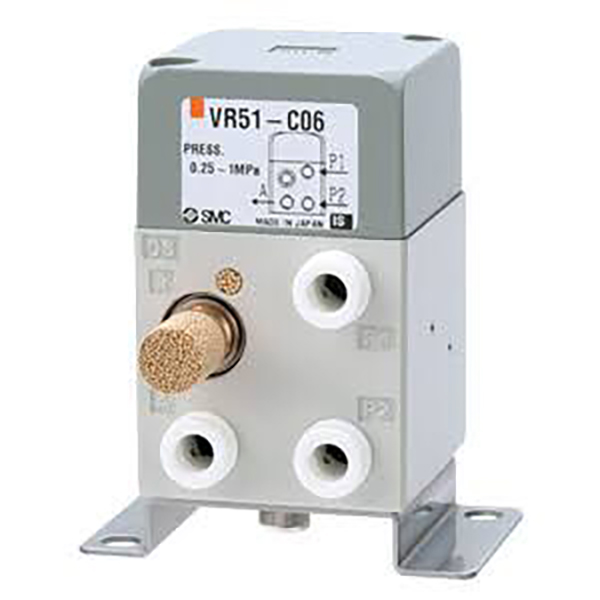

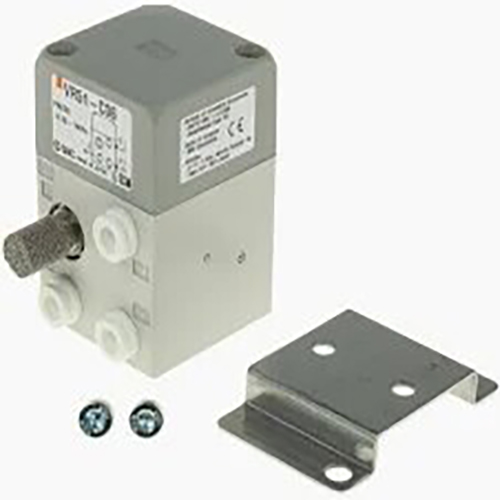

     --VR51-C06B: φ6 Push-In mit Montagehalterung

     --VR51-C07: 1/4-Zoll-Steckanschluss, hintere Verrohrung

Kernsicherheitsvorteile

1. Obligatorisches synchrones Zweihandbedienungs-Anti-Cheat-Design

     Eine gültige Signalausgabe wird nur ausgelöst, wenn beide Hände innerhalb von 0,5 s Tasten betätigen; Mit der Einhandbedienung können Geräte nicht aktiviert werden. Die Maschine stoppt sofort, sobald eine beliebige Taste losgelassen wird.

2. Vollpneumatische Konstruktion für Eigensicherheit

     100 % luftbetrieben, ohne elektrische Komponenten; Die Sicherheitsleistung bleibt bei einem Stromausfall unberührt. Die explosionsgeschützte Struktur funktioniert zuverlässig in feuchten, staubigen und brennbaren Werkstattumgebungen.

3. Robuste, langlebige, wartungsfreie Struktur

     Verschleißfestes Spulendesign mit hervorragender Antikontaminationskapazität. Schmierfreier Betrieb; Schalldämpfer als Standardzubehör enthalten, um den Montageaufwand vor Ort zu reduzieren.

4. Flexible multidirektionale Installation

     Unterstützt hintere oder untere Rohrleitungsanordnung. Die optionale Montagehalterung ermöglicht eine einfache Installation von Schalttafeln und Geräterahmen für verschiedene Maschinenlayouts.

Typische Sicherheitsanwendungsszenarien

     -- Pneumatische Pressen und Nietmaschinen: Zweihandauslösung zur Vermeidung von Quetschverletzungen an der Hand

     - Schneid- und Schermaschinen: Zwei-Knopf-Aktivierung obligatorisch, um Schnittunfälle zu vermeiden

     -- Spann- und Einpressstationen: Sicherheitsverriegelung zur Vermeidung von Quetschrisiken

     - Hilfsausrüstung für Spritzgießen und Stanzen: Sichere Anlaufsperre

     --Halbautomatische Montagelinien: Handschutz für gefährliche Betriebsbereiche

Zusammenfassung in einem Satz

     Das vollpneumatische Zweihand-Sicherheitsverriegelungsventil SOLH VR51 verfügt über eine integrierte 0,5-Sekunden-Synchronerkennungslogik, eine vollständige Sicherheitszertifizierung nach EN ISO 13851, ein 3/2-Wege-Design und flammhemmende Steckanschlüsse und dient als Standard-Sicherheitskomponente zur Vermeidung von Gefahren durch Quetschen und Quetschen von Händen bei allen Arten von pneumatischen Verarbeitungsgeräten.
