Mittleres mechanisches Tellerventil mit 3 Anschlüssen der Serie VM4 (VM400).

Marke:SOLH von Richge Technology

Produktpositionierung

     Bei der Serie VM4 (VM400) handelt es sich um ein mittelgroßes mechanisches Tellerventil mit 3 Anschlüssen, das vollständig mit den SMC-Originalmodellen austauschbar ist und zwischen der Mini-VM1-Serie und der High-Flow-Standard-VM2-Serie positioniert ist. Es unterstützt den gesamten Betriebsbereich von Vakuum (-100 kPa) bis 1,0 MPa Überdruck mit universellem Rc1/8-Anschluss, doppelter seitlicher/unterer Rohrleitungsanordnung, robuster Metallkonstruktion, extrem langer Lebensdauer und vollständig austauschbaren Betätigungsköpfen. Weit verbreitet für die Erkennung von Hubgrenzen, den manuellen Tippbetrieb und Sicherheitsverriegelungsschaltungen an allgemeinen Automatisierungsgeräten.

Grundlegende technische Spezifikationen

  1. Grundlegende allgemeine Parameter

     -- Seriencode: VM400 (Kurzname VM4)

     -- Schaltungstyp: 3/2-Wege; Normalerweise geschlossen (NC-Standard), normalerweise offen (NO optional).

     -- Struktur: Direktwirkender Tellerventiltyp, dichte Abdichtung, staubdicht, längere Lebensdauer

     -- Anwendbare Flüssigkeit: Druckluft, Inertgas

     -- Betriebsdruckbereich: -100 kPa ~ 1,0 MPa (vakuumkompatibel, Vorteil gegenüber VM2)

     --  Umgebungs- und Mediumstemperatur: -5 ~ +60 ℃ (keine interne Vereisung zulässig)

     -- Anschlussgewinde: Rc1/8 (01); optional NPT1/8 (N01), G1/8 (F01)

     -- Durchflussleistung: Effektive Querschnittsfläche 7 mm², Cv = 0,38

     -- Nettogewicht: Standard-Basismodell 110 g

     -- Rohrleitungsanordnung: seitlicher Anschluss (01), unterer Anschluss (00)

     -- Schmierung: Schmierfrei; ISO VG32-Turbinenölschmierung optional

     -- Max. Schaltfrequenz: 60 Zyklen/Min. für Drucktasten-/Rollenbetätiger; 6 Zyklen/Min. für Knopf-/Wählköpfe

     -- Stoß- und Vibrationsfestigkeit: 1000 m/s² Schlagfestigkeit, 70 m/s² Vibrationsfestigkeit (schwere Industriequalität)

  2. Äußere Gesamtabmessungen (mm)

     -- Version mit seitlichem Anschluss: 18 × 30 × 57

     -- Version mit unterem Anschluss: 18 × 30 × 62

  3. 3-Port-Schaltungsdefinition und Logik

     -- Anschluss 1(P): Hauptluftzufuhreinlass

     -- Anschluss 2(A): Steuersignal-Ausgangsanschluss

     -- Anschluss 3(R): Auslassanschluss

     -- NC Normalerweise geschlossene Logik: Unbetätigt → P von A abgeschnitten, A mit Entlüftung R verbunden; Nach Betätigung → P verbindet sich mit A, A trennt die Entlüftung R

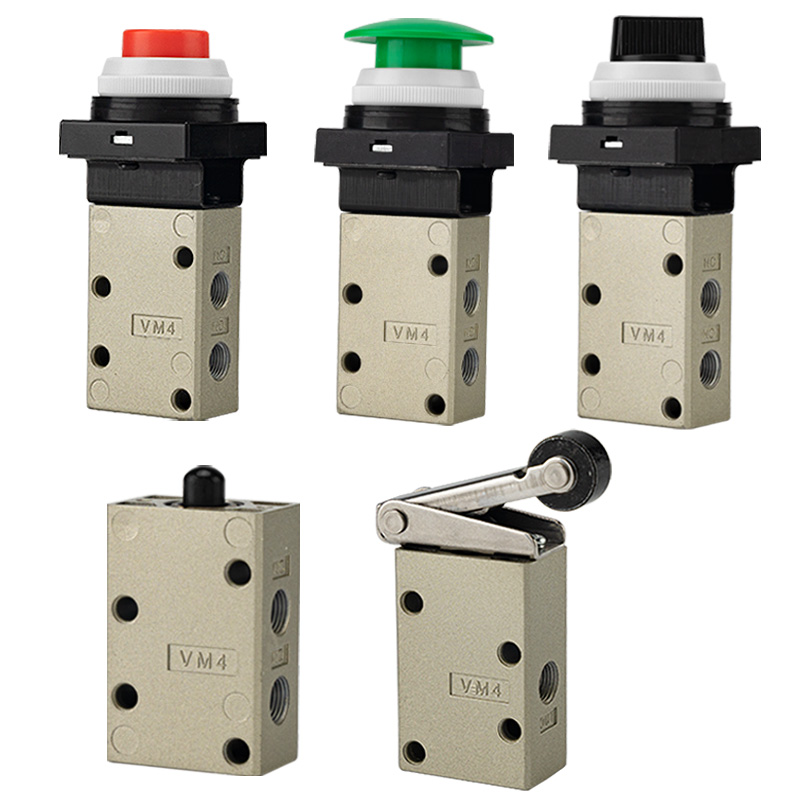

Umfassendes Sortiment an austauschbaren Betätigungsköpfen

  1. Rollenhebeltyp (am beliebtesten für die Hubbegrenzungserkennung)

     -- VM431: Standard-Rollenhebel aus POM-Kunststoff

     -- VM431S: Rollenhebel aus gehärtetem Stahl für schweren, abriebfesten Dauerbetrieb

     -- VM432: Einweg-Anti-Rebound-Rollenhebel zur Vermeidung von Fehlbedienungen des Rückwärtsauslösers

 2. Ausführung mit geradem Kolben

     -- VM430: Standardmodell mit gerader Kolbenbasis, unterstützt kundenspezifische spezielle Betätigungsaufsätze

  3. Drucktasten- und Pilz-Not-Aus-Köpfe (manuelles Jog und Sicherheitsverriegelung)

     -- VM432: Flacher Standard-Drucktaster

     -- VM432Y: Gut sichtbarer gelber Pilzkopf für Not-Aus

     -- VM432R: Roter Not-Aus-Pilzknopf

     -- VM432G: Drucktaste mit grüner Anzeige

  4. Knopf/Wahlschalter/verriegelbare Sicherheitsbetätiger

     -- VM434: 2-Positionen-/3-Positionen-Drehwahlknopf

     -- VM435: Abschließbarer Druckknopf, um versehentliches Fehlauslösen zu verhindern

     -- VM436: Kippscharnierhebelbetätiger

Erklärung des Modellcodes

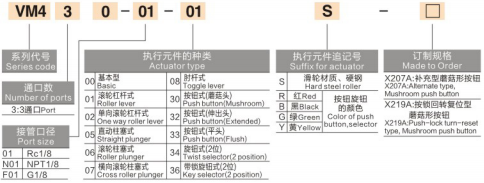

 1. (Beispiel: VM431-01-01S)

     -- VM431: 3-Port-Schaltung + Rollenhebelantrieb

     -- 01: Anschlussgewindecode (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Anordnung der seitlichen Anschlüsse (00 = Anordnung der unteren Anschlüsse)

     -- S: Gehärtete Stahlrolle (kein Suffix = Standard-POM-Kunststoffrolle)

     -- Farbsuffixmarkierung: Y=gelber Pilz, R=roter Pilz, G=grüner Druckknopf

  2. Beliebte Standardmodelle

     -- VM431-01-01A: POM-Rollenhebel mit 3 Anschlüssen, seitlicher Rc1/8-Anschluss (universelles Allzweckmodell)

     -- VM431S-01-01A: 3-Port-Walze aus gehärtetem Stahl, abriebfeste Hochleistungsarbeitsbedingungen

     --  VM430-01-00A: Gerader Kolben mit 3 Anschlüssen, Anschluss unten für kundenspezifische Betätigungselementmontage

     -- VM432Y-01-01A: Gelbes Pilzkopf-Notausventil mit 3 Anschlüssen

Kernproduktvorteile

     -- Ultraweiter dualer Vakuum- und Überdruckbereich: Stabiler Betrieb von -100 kPa Vakuum bis zu 1,0 MPa, kompatibel sowohl mit Vakuumadsorptions- als auch Standard-Überdruckkreisläufen (VM2 unterstützt kein Vakuum)

     -- Zuverlässige Tellerdichtungskonstruktion: Hervorragende Luftdichtheit, Beständigkeit gegen Staubverschmutzung, schnelle Reaktion und extrem lange Lebensdauer

     -- Universelles Rc1/8-Standardgewinde: Weit verbreitete Anschlussgröße für allgemeine Automatisierungsgeräte mit großer Austauschbarkeit

     - Doppelseitiges/unteres Rohrleitungslayout: Flexibles Installationslayout für dichte Plattenstapelung und begrenzten Platzbedarf bei der Ausrüstung

     - Komplettes Aktuatorportfolio der gesamten Serie: Rollenhebel, Stößel, flacher Druckknopf, farbiger Pilzkopf, Drehknopf und verriegelbare Köpfe decken die Anforderungen an Hubbegrenzung, manuelle Tippbewegung, Not-Aus und Wählsteuerung vollständig ab

     - Robuste Hochleistungskonstruktion für den Industriebereich: Ventilkörper aus massivem Metall, optionale Rolle aus gehärtetem Stahl und hohe Stoß-/Vibrationsfestigkeit für raue kontinuierliche Produktionslinien

     --Schmierfreies, wartungsfreies Design: Niedrige Betriebskosten und saubere, ölfreie Luftkreislaufumgebung

Typische industrielle Anwendungsszenarien

     -- Erkennung der Hubbegrenzung der Ausrüstung: Rückmeldung der vollständigen Position von Zylinder und Schiebetisch mit Rollenhebelantrieb

     - Steuerkreise für Vakuumadsorption und -freisetzung (stabiler Betrieb bei -100 kPa Unterdruck)

     -- Manueller Tipptest und Geräteinbetriebnahme über Bedienfeld-Drucktastenauslöser

     -- Maschinensicherheits-Notfallverriegelung: Gelber/roter Pilzkopf für schnelles Abschalten des Luftkreislaufs

     -- Pneumatische Umschaltung der Vorrichtung und Vorrichtung zum Spannen/Entspannen von Schleifen

     - Mechanische Hochfrequenz-Triggersteuerung für Verpackungs-, Druck- und Textilmaschinen

     --Kleine automatisierte Positionssignalrückmeldung des Arbeitsplatzes und mechanische Sicherheitsverriegelungsschaltungen

Auswahlvergleichstabelle: VM1 / VM2 / VM4-Serie

Zusammenfassung in einem Satz

     Das mittlere mechanische 3-Wege-Tellerventil SOLH VM4 ist mit einem universellen Rc1/8-Anschluss, einer Durchflusskapazität von Cv = 0,38, vollständiger Vakuum-Druckkompatibilität von ~1,0 MPa, zuverlässiger Tellerdichtung, vollständig austauschbaren Stellgliedern und einer doppelseitigen/unteren Rohrleitungsanordnung ausgestattet und dient als bevorzugtes mittleres mechanisches Steuerventil für alle Arbeitsbedingungen, die Vakuumbetrieb, Abriebfestigkeit und langzeitstabile Leistung erfordern.
