Dünner Pneumatikzylinder der RQ-Serie mit Hochleistungs-Luftkissen

Marke: SOLH von Richge Technology

Produktübersicht

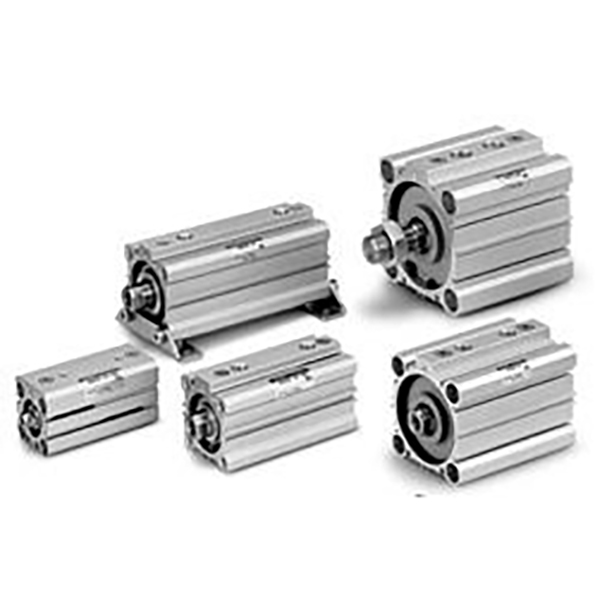

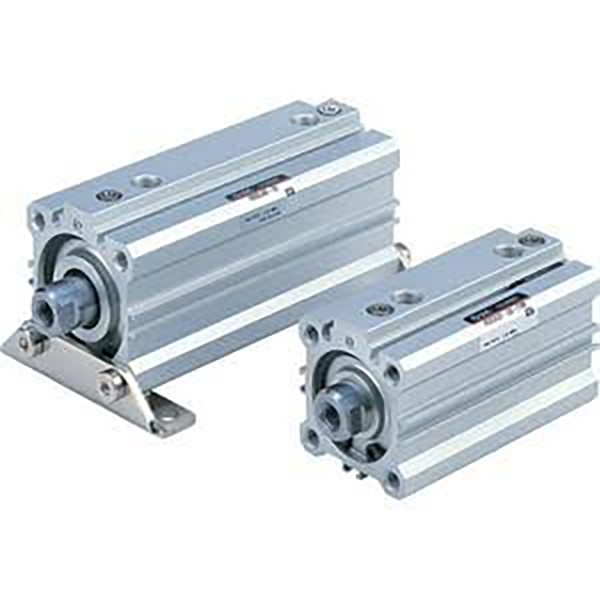

     Der Hochleistungs-Dünnzylinder der SOLH RQ-Serie ist mit SMC RQ/RDQ austauschbar. Nimmt eine innovative ringlose integrierte Luftkissenstruktur an. Die Energieabsorptionskapazität beträgt das Dreifache des CQ2-Gummipuffers, die Geräuschentwicklung wird um 50 % reduziert. Ultraschlankes Gehäuse, 20 % kürzer als herkömmliche dünne Luftkissenzylinder. Direkter Ersatz für CQ2/CQS zur Verbesserung der Kissenleistung. Wird häufig für die automatische Positionierung, Klemmung und Materialhandhabung mit hohem Zyklus, hoher Belastung und geringem Geräuschpegel verwendet.

Struktur und Hauptmerkmale

     -- Ultradünner, quadratischer Aluminiumzylinder, integriertes ringloses Luftkissen;

     - Hart eloxierter Zylinder, verchromte Kolbenstange, starke Anti-Verformungsleistung;

     -- Varianten: RQ (nicht magnetisch), RDQ (mit Magnet ausgestattet), RLQ (Verriegelungstyp für vertikale Last);

     -- Leistungsstarkes Luftkissen, geeignet für kontinuierliche Hin- und Herbewegung mit hoher Geschwindigkeit von 50 bis 500 mm/s;

     - Integrierter RDQ-Magnet zur Magnetschaltererkennung, mehrseitige Sensorschlitze;

     -- Montagemaße kompatibel mit den Serien CQ2 und CQS.

Modellkodierungsregel

   1. Beispiel: RDQB32-50-M9B

     -- R/RD: Nicht magnetisch / eingebauter Magnet

     -- F: Seriencode

     -- B/A/L/F/G/D: Montageart

     -- 32: Bohrungsgröße: 20/25/32/40/50/63/80/100 mm

     -- 50: Hublänge

     -- M9B: Magnetschalteroption

Technische Spezifikationen

Theoretische Schub- und Zugkraft und maximal zulässige kinetische Energie bei 0,5 MPa

Zusammenfassung in einem Satz

      Dünner Hochgeschwindigkeits-Pneumatikzylinder der SOLH RQ-Serie mit integriertem ringlosem Luftkissen, hervorragender Stoßdämpfung und geringem Geräuschpegel, idealer Upgrade-Aktuator für die Automatisierung schwerer Lasten mit hohen Zyklen, austauschbar mit dem standardmäßigen dünnen CQ2-Zylinder.
