LW8-40.5 35 kV Out

LW8-40.5 35 kV Out

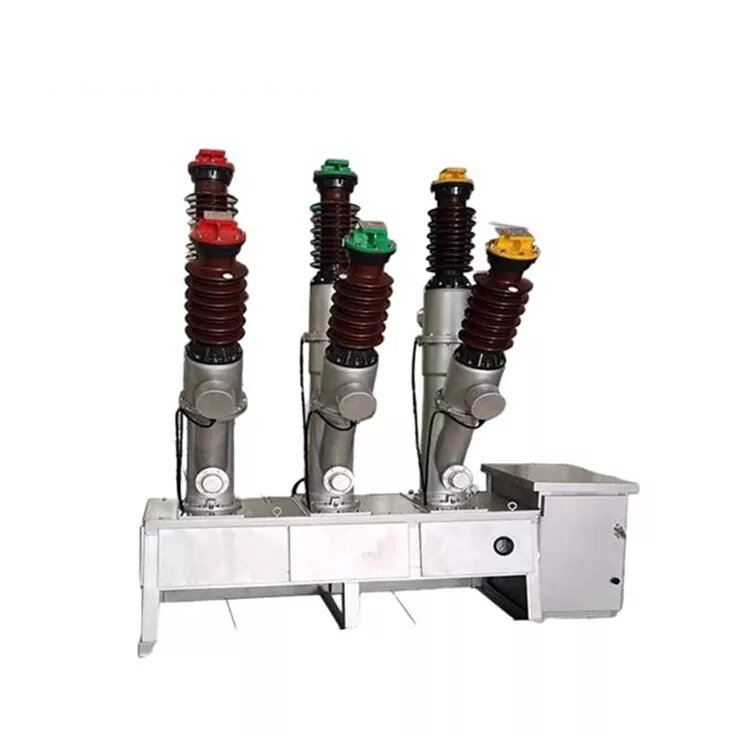

       Der LW8 (A) -40.5 Outdoor AC SF6 Circuit Breaker ist eine dreiphasige, 50-Hz-Hochspannungs-Elektrogerät, die für die Verwendung in Stromversorgungssystemen mit einer Nennspannung von 40,5 kV ausgelegt ist. Es verwendet SF6-Gas als Bogenmängel- und Isoliermedium mit einem komprimierten Gas-Bogen-Extingusis-Mechanismus, der überlegene Unterbrechungsfähigkeit bietet. Dieser Leistungsschalter eignet sich für Anwendungen in Stromumspannungen, Kraftwerken und Verteilungsnetzwerken, in denen er sowohl die Nenn- als auch die Kurzschlussströme zuverlässig schalten kann. Es ist auch ideal für die Verwendung als Linkschalter oder für die Trennung von Kondensatorbanken. Das Gerät umfasst einen integrierten Stromtransformator für Mess- und Schutzzwecke, was es zu einer hervorragenden Wahl für die Verbesserung älterer Breaker-Systeme macht.

Produktstruktur

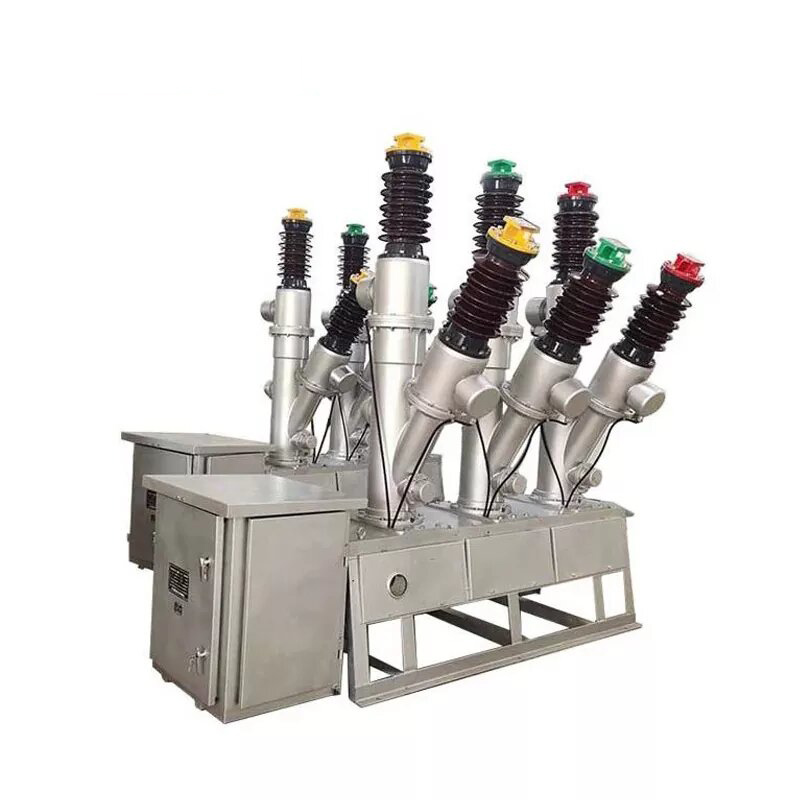

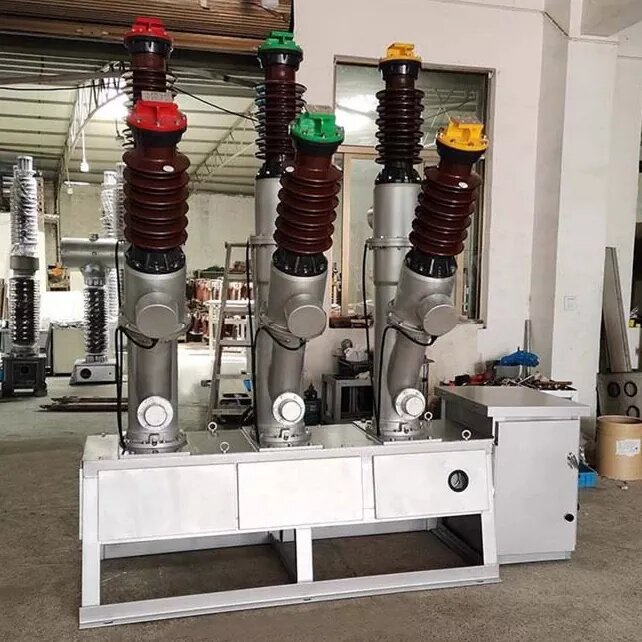

Der Unterbrecher verfügt über ein Porzellansäulendesign mit drei unterschiedlichen Phasen, die jeweils mit einer separaten Bogen-Exting-Kammer ausgestattet sind, die mit Druckluft gefüllt ist. Das dreiphasige Gas wird durch Kupferrohre angeschlossen. Zu den Schlüsselkomponenten des Unterbrechers gehören das Porzellangehäuse, der Stromtransformator, die Bogenlöschkammer, den Absorber, den Betriebsmechanismus, der Getriebekasten, den Basisrahmen, die Stangenverbindungsstäbe und die Federn. Die Porzellanhülle dient als Unterstützung und Isolierung, um den Hauptschaltkreis des Unterbrechers mit dem Stromversorgungssystem zu verbinden. Es ist auch Teil des Druckbehälters, sorgt für eine robuste Festigkeit und die Gewährleistung der Luftdichtheit.

Anwendungen:

 Übertragung und Verteilung der Stromversorgung: Geeignet für die Verwendung in Unterstationen, Transformatorstationen und Stromverteilungsnetzwerken.

 Schaltbetrieb: Beschäftigt sich effektiv mit Strömen, Kurzschlussströmen und Notfallabschleppen.

 Vorhandensein Bankschutz: Kann Kondensatorbanken sicher trennen und einen reibungslosen Systembetrieb sicherstellen.

 idealer Austausch: Eine großartige Option, um ältere, veraltete Leistungsschalter im System zu ersetzen.

Umweltbedingungen:

 Altitude: Bis zu 3000 Meter über dem Meeresspiegel.

BETREM TEMPERATION: Von -30 ° C bis +45 ° C.

Pollution Level: Geeignet für Umgebungen, die als Stufe II, III oder IV eingestuft sind.

 Heuchtigkeit: Die tägliche durchschnittliche Luftfeuchtigkeit von über 95% und einen monatlichen Durchschnitt von nicht mehr als 90% (bei 25 ° C).

Winddruck: Nicht über 700 Pa, entspricht der Windgeschwindigkeit von bis zu 34 m/s.

 Ausschnittsbedingungen: Ideal für Bereiche, die frei von brennbaren Materialien, Explosionsrisiken, chemischer Korrosion und schwerwiegenden Schwingungen.

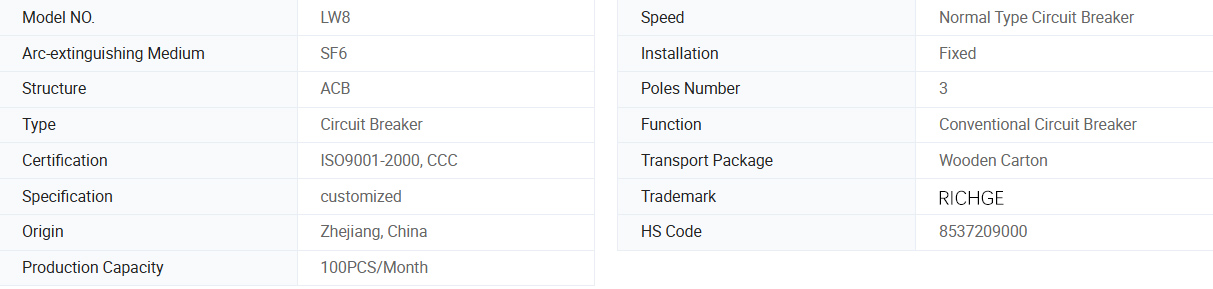

Grundinformationen.

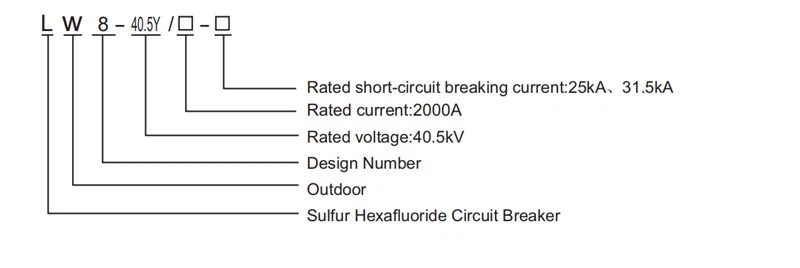

Modellbeschreibung

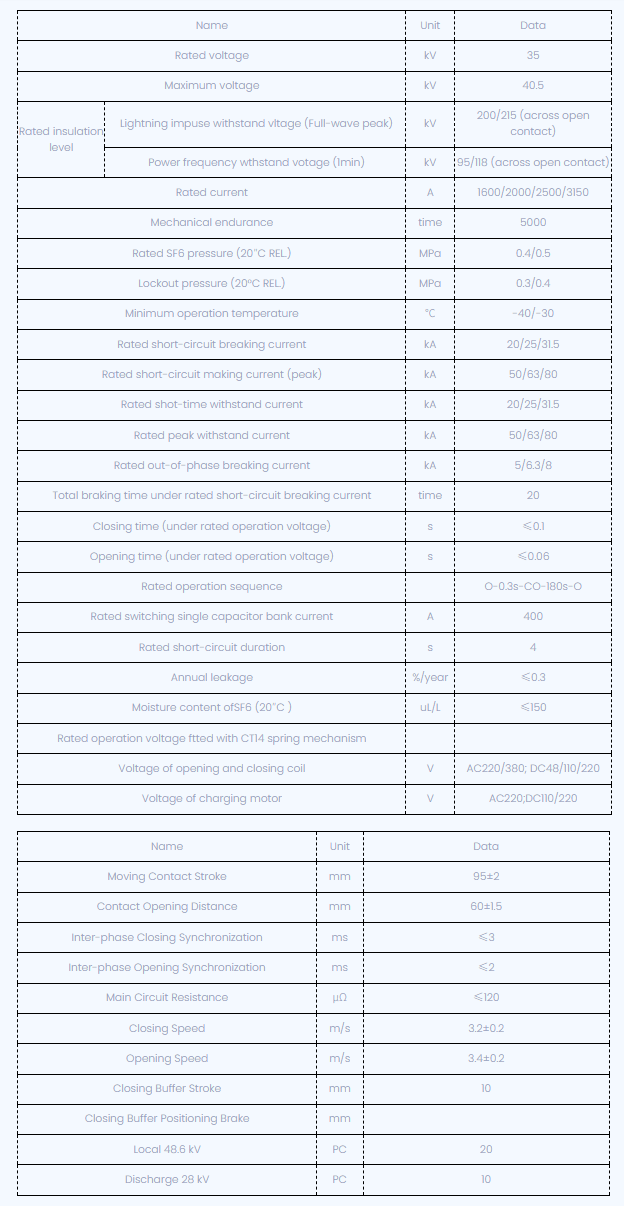

Technische Parameter

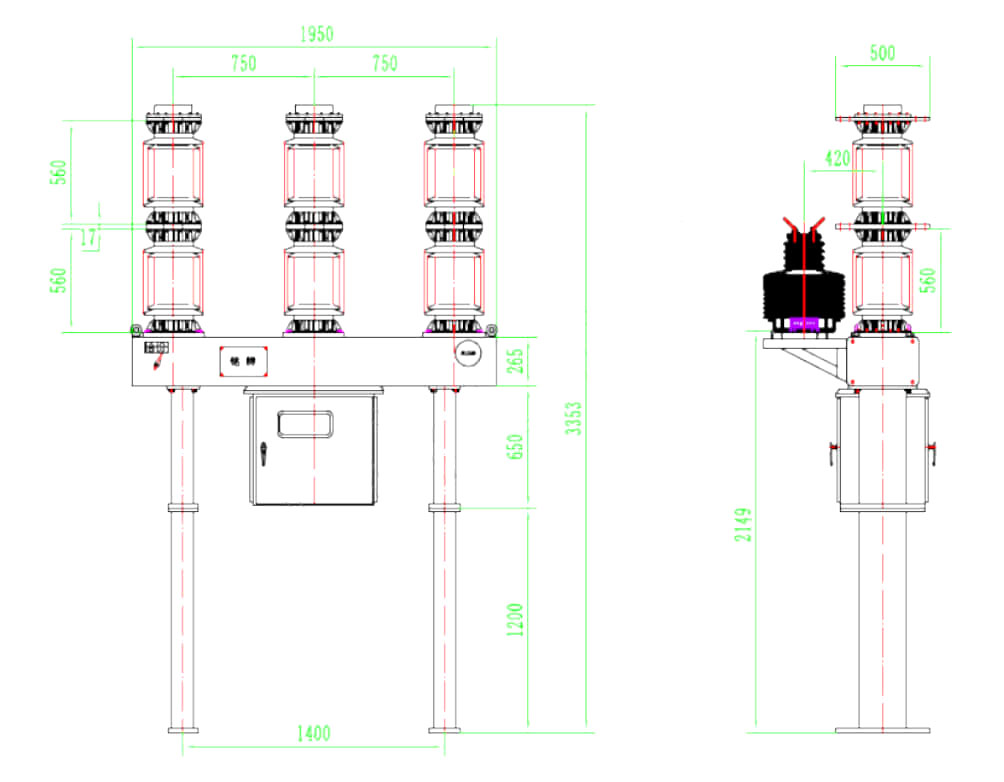

Technische Zeichnung

LW8-40.5 SF6-Leistungsschalterbestellanweisungen

1: Leistungsschaltermodell, Spezifikationen;

2: Elektrische Parameter bewertet (Spannung, Strom, Bruchstrom usw.)

3: Umgebungsbedingungen (Umgebungstemperatur, Höhe, Umweltverschmutzungsniveau);

4: Betriebsspannung und Motorspannung;

5: Anzahl, Stromverhältnis und Ebene Kombination aus internen oder externen Stromtransformatoren. Sekundärlast;

6: Name und Menge an Ersatzteilen, speziellen Werkzeugen und Geräten (müssen separat bestellt werden).
