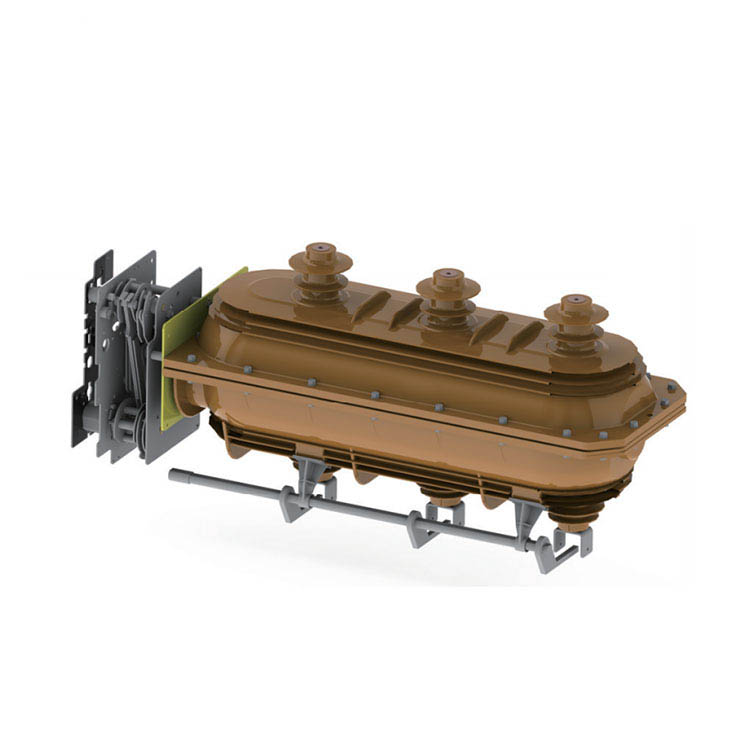

FLN36-24D Innenhochspannung SF6 Lastbruchschalter lbs

FLN36-24D Innenhochspannung SF6 Lastbruchschalter lbs

    Es kann in zwei Arten unterteilt werden: FLN □ -24KV (K-Typ Einzelfederbetriebsmechanismus), Flrn □ -24KV (ein Doppelfeder-Betriebsmechanismus). Der letztere Typ kann mit einer Sicherungskombination ausgestattet werden, die eine Steuer- und Schutzfunktion verfügt, die für die Stromversorgung und -station als Schutz- und Steuerungsvorrichtung verwendet werden kann, insbesondere für Ring -Haupteinheiten, Kabelverteilungsbox und Umspannwerksschalter.

Manueller Betriebsmechanismus

K Feder-Dual-Funktion-Betriebsmechanismus:

Als Inlet-Steuereinheit für FLN □ -24KV ist das Federmechanismus für den Feder zum Feder zum K-Typ K-Typ.

Erdungsbetrieb: Angetrieben vom Griff dreht sich die obere Kurbelarms und drückt Feder 2, um Energie zu speichern. Wenn die maximale Energie den Rangarm weiter dreht, beginnt die Energiespeicherfeder, den oberen Abzug zu füllen, ermöglicht das Anfährungsstab den Kurbelarm, der Kurbelarm dreht und fährt den beweglichen Schütze zum Spiegel.

Einschalten des Betriebs: Am Griff angetrieben, der untere Kurbelarm 1 dreht sich, drückt Feder 2, um Energie zu speichern. Wenn die Energie freigegeben wird, fährt er den Abzug 8, ermöglicht das Anschließen von Stange, um den Kurbelarm zu fahren, die Kurbelarm zu drehen und den sich bewegenden Schützor- und Lastbrennschalter einzuschalten.

Betrieb ausschalten: Drehen Sie den Hauptwellenarmarm gegen den Uhrzeigersinn gegen den Griff, füllen Sie die Energiespeicherfeder los und der Lastbruchschalter schaltet sich aus.

Ein Betriebsmechanismus mit zwei Funktionen für die Typ Feder:

Als Outlet-Steuereinheit für FLRN □ -24KV.Working-Prinzip eines Typmechanismus ist gleich wie K-Typ. Darüber hinaus hat es eine Sicherungsstürmer-Reisefunktion. Für einen Typmechanismus. Eine elektromagnetische Reise ist auch für Kundenanforderungen verfügbar.

Einschalten des Betriebs: Durch den Griff angetrieben, dreht sich der untere Kurbelarm 1 um den Schalter auf der Feder 12 und schalten Sie die Feder 8 gleichzeitig aus, um eine ausreichende Energie zu ermöglichen, die durch Ausschalten erforderlich ist. Wenn der untere Kurbelarm 1 den Stift schnallt und den Trigger zum Bewegen fährt, stolpert das untere Walzenrad und löst den Schalter auf der Feder- und Lastbrauchschalter ein.

Betrieb ausschalten: Drücken Sie die Taste aus dem Schaltungsschalter oder drücken Sie den Trip Pin 2 durch den Sicherungsstürmer. Lassen Sie den Feder und den Lastschalter aus.

Erdbetrieb: Erdung eines Typmechanismus entspricht dem von k -Typ.

Motorisierter Betriebsmechanismus:

Der Motorbetrieb kann zu beiden Arten von Betriebsmechanismen hinzugefügt werden, was bedeutet, dass er manuell oder motorisiert werden kann.

Betriebsspannung: DC48V AC/DC 110V 220 V

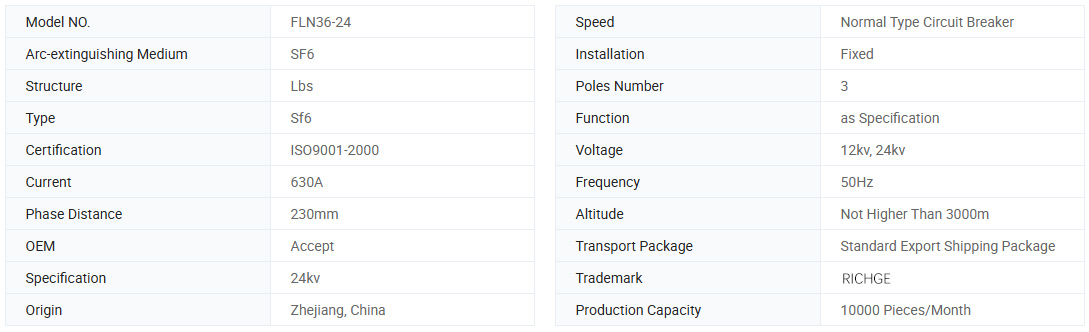

Grundinformationen.

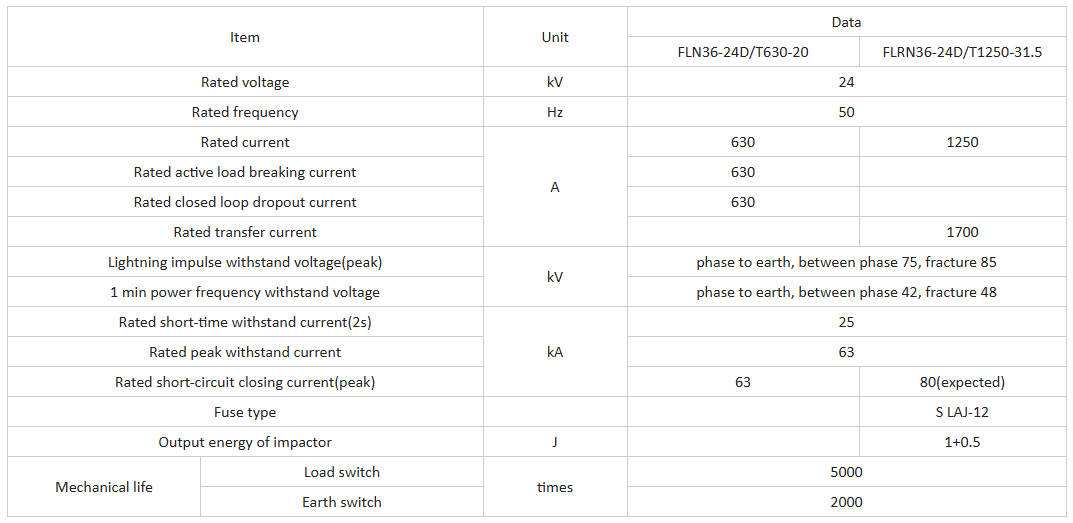

Technische Parameter

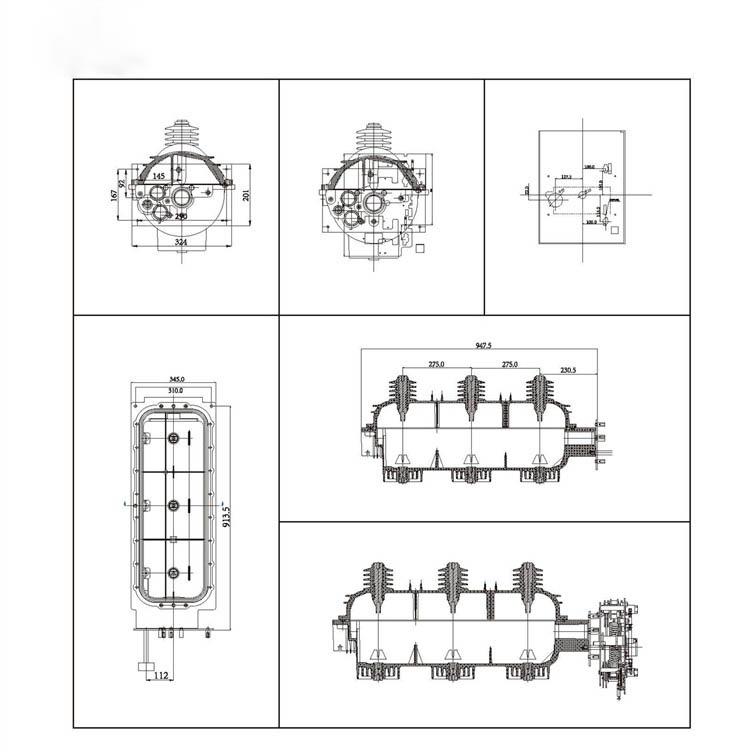

Zeichnung

Anwendbare Bedingungen

1.Ambient Temperatur: max.+40ºC; Min.-35ºC.

2. Heuscheldung: Maximale durchschnittliche relative Luftfeuchtigkeit täglicher Durchschnitt: ≤ 95%; Monatlicher Durchschnitt. ≤ 90%.

3.Altitude: ≤ 2000 m.

4.Seismische Resistenz: 8 Grad.

5. Die umgebende Luft sollte frei von ätzenden, brennbaren Gasen, Wasserdampf usw. sein und nicht häufig und schwerer Schwingungen ausgesetzt werden.

6.Anual Leckage Rate; ≤ 0,1%.

FAQ

F: Sind Sie Handelsgesellschaft oder Hersteller?

A: Wir sind fabrik mit mehr als 20 Jahren Erfahrung in diesem Bereich.

F: Kann ich vor der Massenbestellung eine Probe bekommen?

A: Ja, wir begrüßen Beispielbestellungen, um die Qualität zu testen und zu überprüfen. Gemischte Proben sind

akzeptabel.

F: Können wir unseren Logo/ Firmennamen für Produkte drucken?

A: Ja, natürlich akzeptieren wir OEM und müssen uns dann eine Markengenehmigung zur Verfügung stellen

F: Akzeptieren Sie die Produktanpassung?

A: Ja, natürlich geben Sie bitte bestimmte Zeichnungen oder Parameter an, wir zitieren Sie nach der Bewertung

F: Wie lange dauert Ihre Lieferzeit?

A: Im Allgemeinen sind es 5-10 Tage, wenn die Waren auf Lager sind. Oder es sind 15-20 Tage. Wenn die Waren nicht auf Lager sind, entspricht sie der Menge

F: Wie löst ich Qualitätsprobleme nach dem Verkauf?

A: Machen Sie Fotos von den Qualitätsproblemen und senden Sie sie für unsere Überprüfung und Bestätigung an uns. Wir werden für Sie innerhalb von 3 Tagen eine zufriedenstellende Lösung erstellen.

F: Was sind Ihre Zahlungsbedingungen?

A: 30% T/T im Voraus, Guthaben vor dem Versand.
