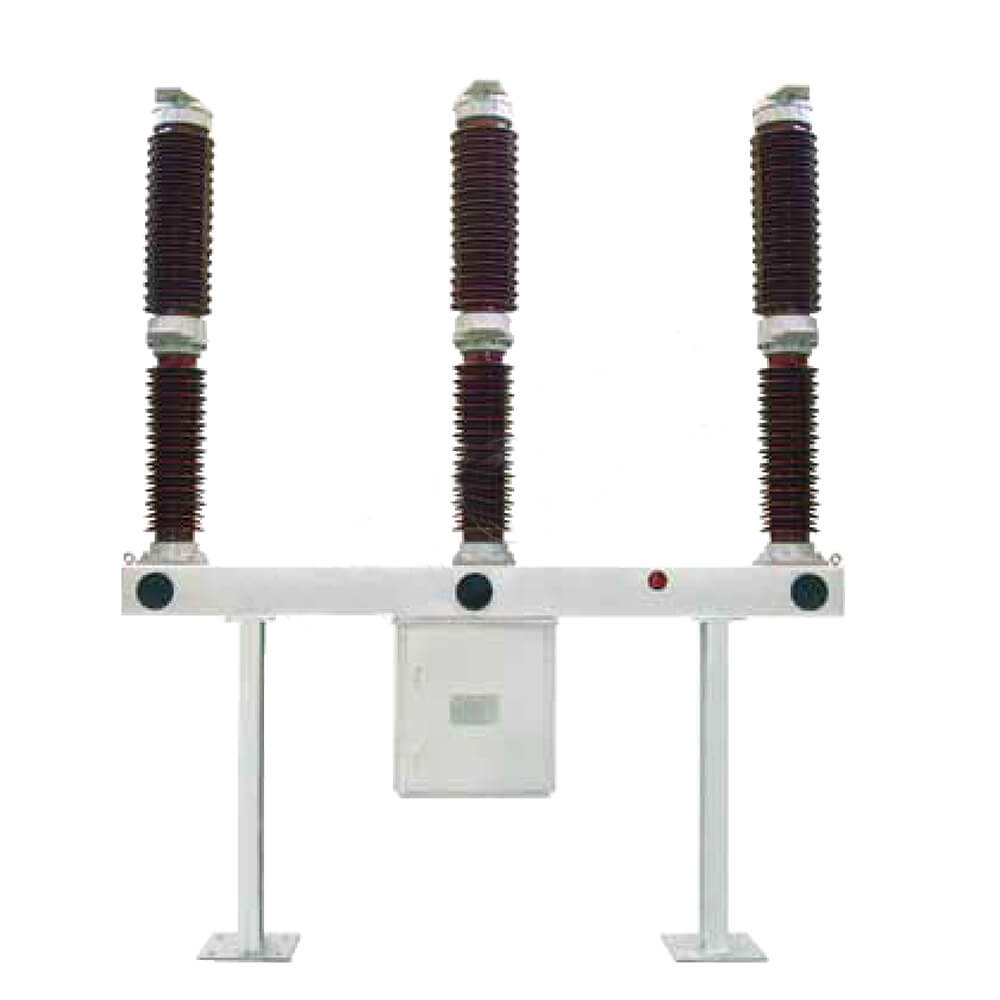

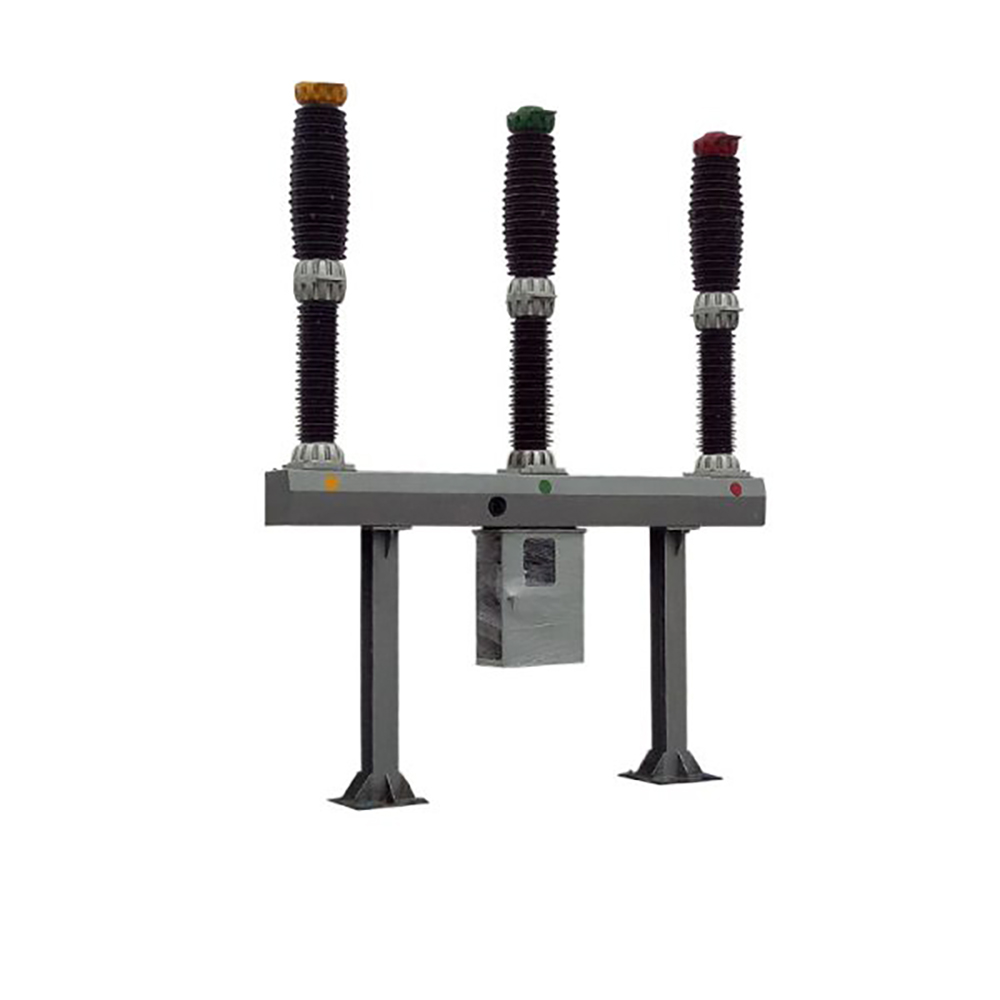

LW36-126 110KV 126KV Outdoor SF6-Leistungsschalter

LW36-126 110KV 126KV Outdoor SF6-Leistungsschalter

LW36-126/145 ist ein kombinierter Apparat, einschließlich eines SF6-Live-Tank-Leistungsschalters mit selbstblendern Lichtbogen-Extinktionstechnologie. Die Leistungsschalter sind für Einzel- oder Drei-Pole-Betrieb verfügbar. Es wird verwendet, um den Nennstrom, den Fehlerstrom zu brechen oder elektrische Leitungen zu wechseln, und somit die Steuerung und den Schutz des Stromversorgungssystems. Es kann regelmäßig betrieben werden und kann auch als Verbindungsschalter verwendet werden. Der neue Federbetriebsmechanismus gewährleistet eine hohe Zuverlässigkeit und Sicherheit.

Der selbstverstärkte SF6-Leistungsschalter von LW36-126/3150-40 ist ein Außenschalter für Hochspannungs-Wechselstromsysteme. Es ist ideal für die Verwendung in elektrischen Gittern mit einer maximalen Spannung von 145 kV und einer Nennfrequenz von 50 Hz. Dieser Leistungsschalter wird verwendet, um Nennströme, Fehlerströme oder Schaltkreise zu unterbrechen, wodurch ein wesentlicher Steuerung und Schutz für Stromsysteme geschaffen werden. Es eignet sich auch für die Verwendung als Linkbrecher in Netzwerkverbindungen.

Dieses Produkt verwendet SF6 -Gas als Bogenlösch- und Isoliermedium. Es ist mit der neuesten selbstverstärkten Bogenlöschungstechnologie ausgestattet und verfügt über einen neuen Frühlingsmechanismus. Der LW36-126/3150-40 bietet eine lange Lebensdauer, einen niedrigen Betrieb, ein geringes Rauschen und eine hohe Zuverlässigkeit. Damit ist es die zuverlässigste Wahl für Bereiche in großer Höhe oder 132-kV-Stromversorgungssysteme. Es kann auch importierte Produkte desselben Typs ersetzen.

Strukturelle Merkmale

Der Leistungsschalter nimmt eine dreiphasige Porzellansäule-Einbruchstruktur an. Die drei Phasen sind mit einem Federbetriebsmechanismus ausgestattet, der zentral angeordnet und dreiphasige betrieben wird, sodass das Erscheinungsbild neuartig und exquisit ist. Der Leistungsschalter verwendet SF6 -Gas als Isolierung und Lichtbogenlöschmedium. Während des Betriebs ist das dreipolige SF6-Gas des Leistungsschalters angeschlossen, und ein Dichterelais vom Zeigertyp wird zur Überwachung des Druck- und Dichtefortschritts verwendet. Aufgrund des Self-Mengen-Bogenlöschungsprinzips und des optimierten Designs im Leiterschalterbewegungssystem wird die mechanische Effizienz effektiv verbessert und die Betriebsarbeit minimiert.

Ausgezeichnete Breaking -Leistung und langes elektrisches Leben;

Der Montagerahmen und die Unterstützung bestehen aus hochwertigen Stahlplatten, die insgesamt gebogen sind. Die Oberflächenbehandlung nimmt einen Heißtip-Galvanisierungsprozess an. Alle exponierten Befestigungselemente bestehen aus hochfesten Materialien und heißen, verzinkten oder Edelstahl-Standardteilen. Die Mechanismus -Boxschale besteht aus Edelstahl, sodass das Produkt einen hervorragenden Korrosionsbeständigkeit aufweist. hohe mechanische Zuverlässigkeit und kann häufig betrieben werden;

Aufgrund der inhärenten hohen Isolationsfestigkeit von Schwefelhexafluoridgas und der optimalen Kontaktbewegung des Leistungsschalters durchbricht der Leistungsschalter den kapazitiven Strom ohne Registrierung. Der externe Isolationsniveau ist hoch, die externe Isolierung ist mit einem großen Kriechenteilung ausgelegt, der Abstand von Kriechverhältnissen beträgt ≥ 31 mm/kV und die Leistung der Schmutzfestigkeit ist ausgezeichnet. Es kann auch in rauen Umgebungen sicher funktionieren.

Starke Stromkapazität: Der Temperaturanstieg wird gemäß dem 1,2 -fachen des Nennstroms von 3150A durchgeführt, dh 3780a, und es gibt immer noch einen großen Vorsprung für den Temperaturanstieg an jedem Punkt.

Das allgemeine Erscheinungsbild des Produkts ist kompakt, die Installation und Inbetriebnahme vor Ort ist praktisch und die Wartungsarbeit ist gering.

Anwendungen:

Leistungsgitterschutz: In 132 kV oder höherer Spannungsnetze zum Schutz und zur Kontrolle weit verbreitet.

Schaltvorgänge: Geeignet für den Schaltungsschalter und als Linkschalter in den Verbindungen des Stromversorgungssystems.

Nutzung in großer Höhe: ideal für die Verwendung in hochgelegenen Gebieten aufgrund seiner robusten Design und seiner fortschrittlichen Technologie.

Umgebungsbedingungen für den Gebrauch

Normale Umgebungsbedingungen für die Verwendung erfüllen die folgenden Anforderungen:

A) Umgebungslufttemperatur -25 ℃ (-40 ℃) ~ +40 ℃;

b) Höhe ≤ 2500 m (2000 m);

c) Windgeschwindigkeit ≤ 34 m/s;

D) DALIGE TEMPERISCHEN Differenz ≤25 ℃;

e) Sonnenscheinintensität ≤ 1000W/m;

f) Erdbebenwiderstandsniveau Erdbebenintensität 8 Grad (horizontale Beschleunigung 0,2 g, vertikale Beschleunigung 0,1 g);

g) Eisdicke ≤ 10 mm;

H) Der Luftverschmutzungsniveau überschreitet das Niveau ⅲ in GB/T 5582 nicht;

i) Installationsstandort im Freien.

Wenn der Benutzer spezielle Anforderungen an die Umgebungsbedingungen für die Nutzung hat, können er mit Experten von Liyond verhandeln.

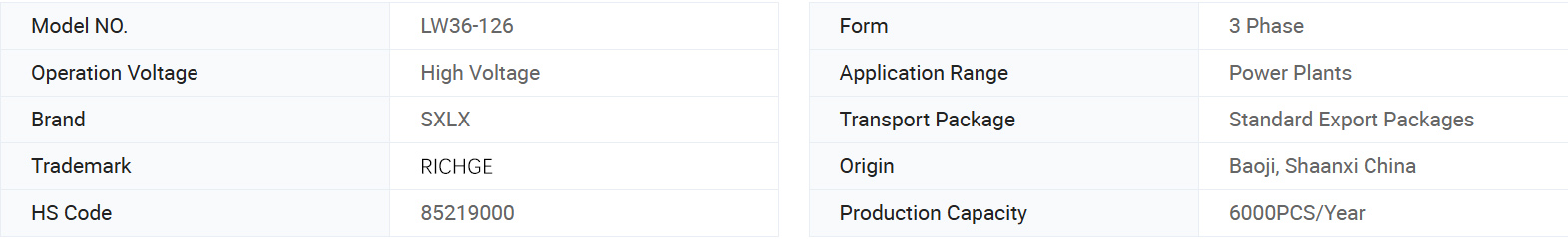

Grundinformationen.

Technische Parameter

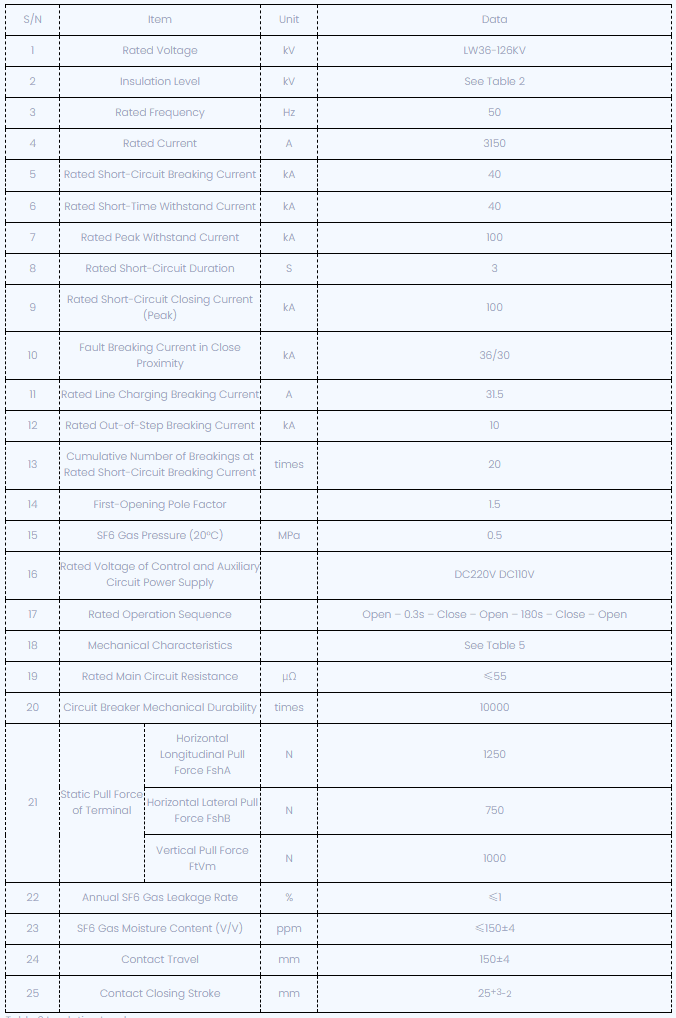

LW36-126 SF6-Leistungsschalter Technische Parameter

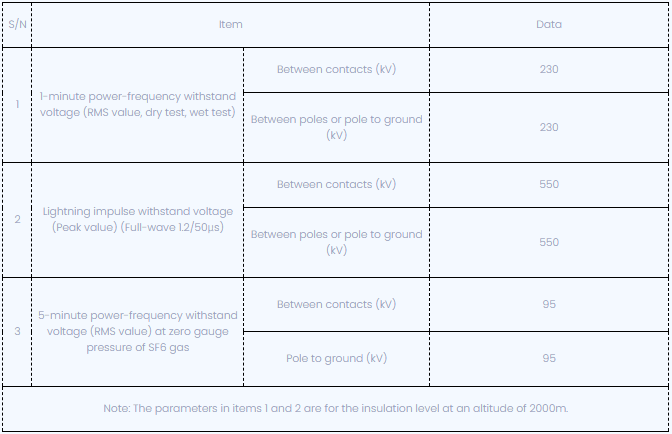

Tabelle 2 Isolationsniveau

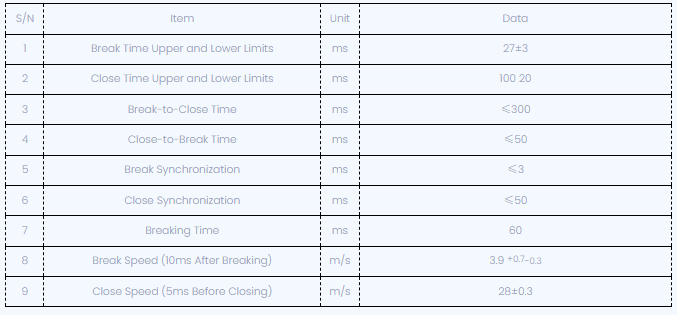

Tabelle 3 mechanische Eigenschaften

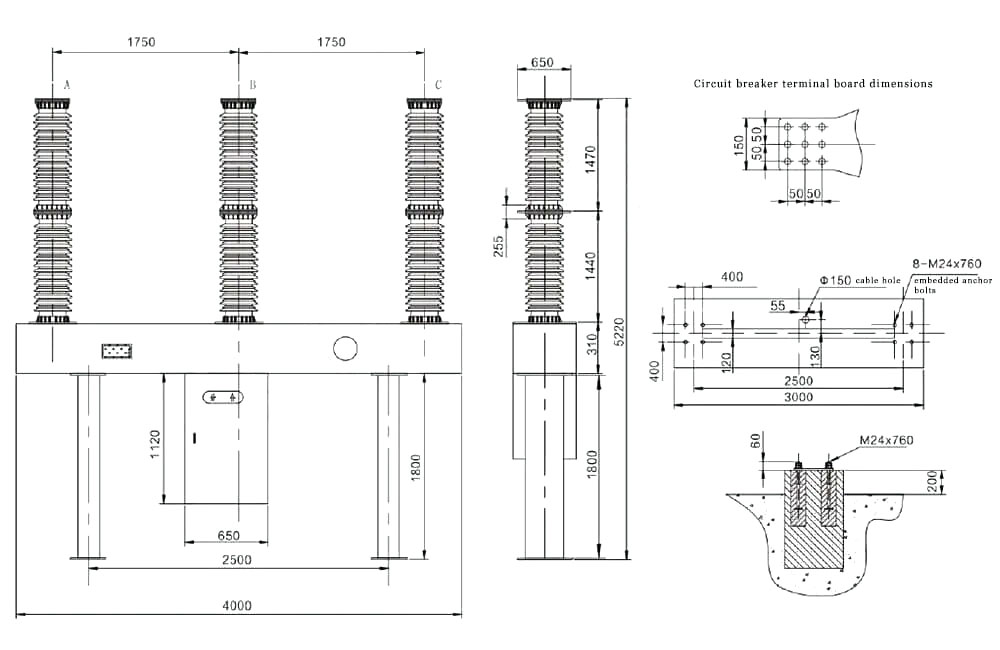

Technische Zeichnung

LW36 SF6 Circuit Breaker Bestellbenachrichtigung

Leistungsschaltermodell und Spezifikationen;

Nennelektrische Parameter (Spannung, Strom, Bruchstrom usw.)

Umgebungsbedingungen für die Verwendung (Umgebungstemperatur, Höhe, Umweltverschmutzungsniveau)

Elektrische Parameter der Nennregelschaltung (Nennspannung des Energiespeichermotors, Nennspannung der Öffnungs- und Schließspule);

Name und Menge an Ersatzteilen, speziellen Geräten und Werkzeugen erforderlich (müssen separat bestellt werden);

Kabelrichtung des primären oberen Terminals.

LW36 SF6 Circuit Breaker Bestellbenachrichtigung

Leistungsschaltermodell und Spezifikationen;

Nennelektrische Parameter (Spannung, Strom, Bruchstrom usw.)

Umgebungsbedingungen für die Verwendung (Umgebungstemperatur, Höhe, Umweltverschmutzungsniveau)

Elektrische Parameter der Nennregelschaltung (Nennspannung des Energiespeichermotors, Nennspannung der Öffnungs- und Schließspule);

Name und Menge an Ersatzteilen, speziellen Geräten und Werkzeugen erforderlich (müssen separat bestellt werden);

Kabelrichtung des primären oberen Terminals.
