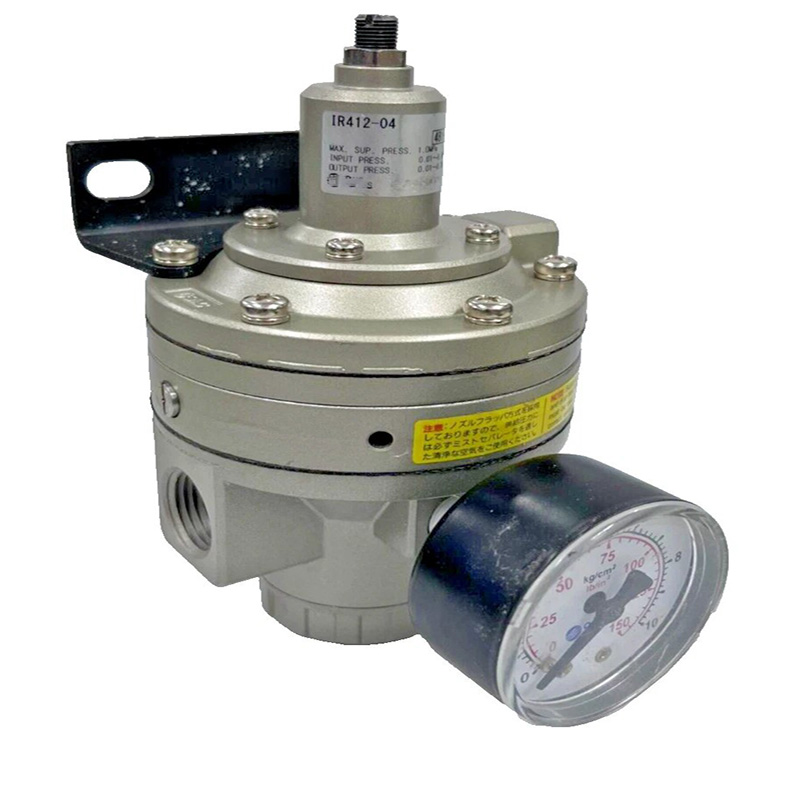

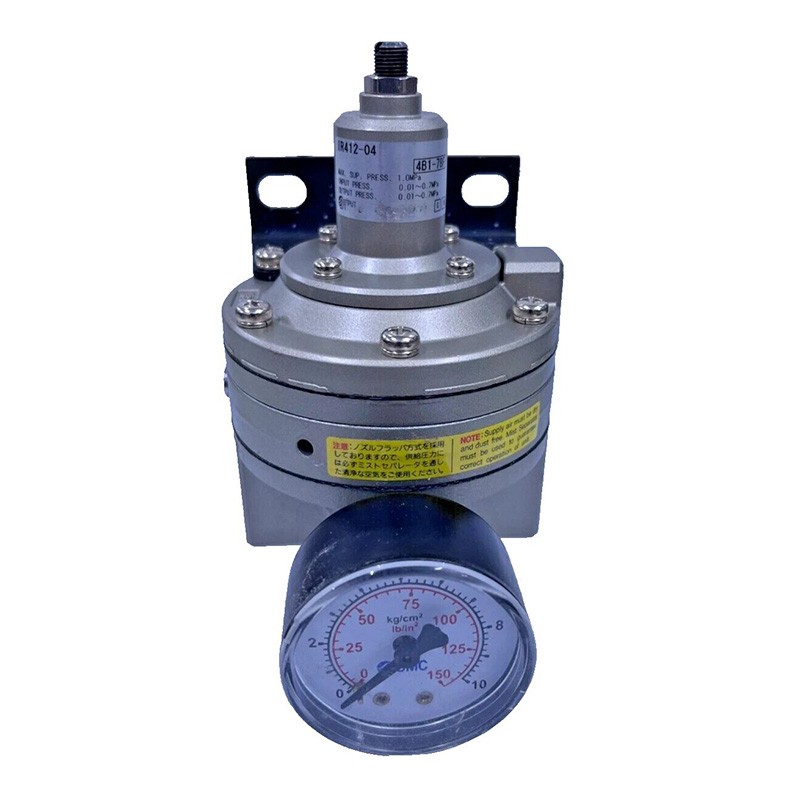

IR412-04-X32 Hochpräziser vorgesteuerter Regler

Marke: SOLH von Richge Technology (睿其格科技)

Produktübersicht

     IR412-04-X32 gehört zum pilotgesteuerten Präzisionsdruckstabilisator der IR-Serie mit großem Durchfluss. Dieser Regler ist für pneumatische Arbeitsbedingungen mit hoher Beanspruchung konzipiert, die einen extrem stabilen Ausgangsdruck und geringe Druckschwankungen erfordern. Er ist in seinen Abmessungen und seiner Leistung vollständig mit der Originalserie IR412 von SMC austauschbar.

1. Technische Kernspezifikationen

      -- Serienname: Hochpräziser Stabilisierungsregler IR412

      - Komplettes Modell: IR412-04-X32

          · 04: Hauptanschlussgewinde Rc 1/2"

          · X32: Kundenspezifische Sonderkonfiguration einschließlich Heckauspuff, erhöhter Empfindlichkeit und minimalem, konstantem Luftverbrauch

     --Strukturtyp: Vorgesteuerter Entlastungs-Präzisionsregler

     --Anwendbares Medium: Trockene und saubere Druckluft

     --Max. Einlass-Arbeitsdruck: 1,0 MPa

     --Einstellbarer Druckbereich: 0,01 ~ 0,7 MPa

     --Kontrollgenauigkeit

        · Empfindlichkeit: 0,2 % des Skalenendwerts

        · Wiederholgenauigkeit: ±0,5 % des Skalenendwerts

     --Durchflussleistung: Maximale Durchflusskapazität, fast doppelt so viel Durchfluss wie das Modell IR201

     - Entlastungsauslasskapazität: Überdruckauslassdurchfluss 5-mal höher als bei herkömmlichen Präzisionsreglern

     --Konstanter Luftverbrauch: Extrem niedrig, weniger als 1 l/min

     --Betriebstemperatur: -5℃ ~ +60℃

     --Nettogewicht: Ca. 1,0 kg

     --Montageoptionen: Panelmontage oder Halterungsmontage; Manometer auf Vorder- oder Rückseite montierbar

2. Funktionsprinzip des Düsen-Klappen-Piloten

     --Druckeinstellungsstufe: Drehen Sie den Einstellknopf, um die innere Feder zusammenzudrücken und den Düsendurchgang zu schließen. Steuerluft drückt auf den Hauptkolben, um den Ausgangsdruck anzupassen.

     --Stabile Regulierungsstufe: Der Ausgangsdruck wirkt auf die Membran, um die Federspannung auszugleichen und den voreingestellten Druck konstant zu halten.

     --Überdruck-Entlastungsstufe: Wenn der stromabwärtige Druck den Zielwert überschreitet, hebt sich die Membran, um die Düse zu öffnen, der Steuerdruck fällt sofort ab und das Hauptventil gibt überschüssige Luft mit hoher Geschwindigkeit ab. Kernvorteil: Die kombinierte Vorsteuer- und Entlastungsstruktur sorgt für eine ultraschnelle Reaktionsgeschwindigkeit, einen stabilen Druckausgang und eine hervorragende Leistung bei großem Durchfluss.

3. Vollständige Erklärung des Modellcodes (IR412-04-X32)

     --IR412: Hochpräzise Reglerbasisserie mit großem Kaliber

     --04: Hauptanschlussspezifikation Rc 1/2"

     --X32: Benutzerdefinierte Upgrade-Version

        · Anordnung des hinteren Auspuffs (Standardversion übernimmt den vorderen Auspuff)

        · Verbesserte Reaktionsempfindlichkeit

        · Design mit geringem, konstantem Luftverbrauch

4. Kernproduktvorteile

     --Überlegene Steuerpräzision mit einer Empfindlichkeit von 0,2 % des Skalenendwerts, perfekt abgestimmter Spannungsregelung, präziser Positionierung und Ausrüstung zur Flüssigkeitsabgabe.

     --Der große 1/2-Zoll-Anschluss sorgt für maximalen Durchfluss und unterstützt Zylinder mit großem Durchmesser und pneumatische Produktionslinien mit hohem Verbrauch.

     --Sofortige Druckkorrektur über einen großvolumigen Entlastungskanal, um Ausgangsdruckschwankungen schnell zu beseitigen.

     --Energiesparendes Design mit stationärem Luftverbrauch unter 1 l/min zur Reduzierung der langfristigen Betriebskosten.

     --Flexibles Installationslayout; Manometer und Befestigungswinkel können je nach Bedarf an der Vorder- oder Rückseite montiert werden.

     --Der kundenspezifische X32-Abluftauslass an der Rückseite verhindert die Kontamination durch Staub und Ölnebel und sorgt so für eine saubere Arbeitsumgebung.

5. Typische Anwendungsszenarien

     Präzisionsklebstoffdosierung und industrielle Beschichtungsproduktionslinien Maschinen zur Steuerung der Film-, Draht- und Textilspannung für die Druck-, Lithiumbatterie- und Textilindustrie Hochgeschwindigkeits-Zylinderpositionierungsgeräte, hydraulische pneumatische Pressen und Transferautomatisierung Labormessgeräte und Langzeit-Druckhaltekreise Halbleiter-, elektronische Montage- und Reinraum-Präzisions-Pneumatikplattformen

Modellleistungsvergleich: IR412 VS IR201 VS ARJ310

Zusammenfassung in einem Satz

     IR412-04-X32 ist ein SMC-kompatibler Pilot-Präzisionsregler mit großem Kaliber, der über einen X32-spezifischen hinteren Auslass und einen extrem niedrigen Luftverbrauch verfügt und als erstklassige Druckregelungslösung für Präzisionsdosierungs-, Spannungseinstellungs- und Positionierungsautomatisierungssysteme mit hohem Durchfluss dient.
