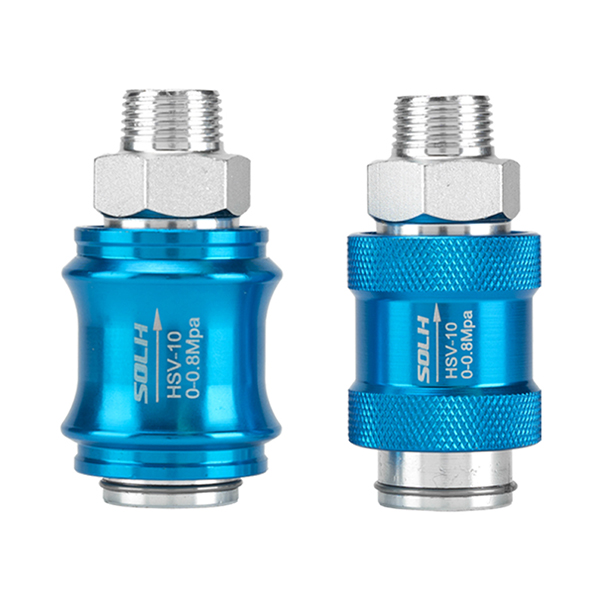

Die SOLH HSV-Serie ist ein Standard3/2-Wege-Handschieber-Pneumatikventil mit gerader Hülsen-Push-Pull-Struktur, vollständig konform mit den Spezifikationen der AirTAC HSV-Serie und universell austauschbar mit gleichwertigen Haushaltsmodellen. Durch das selbsthemmende Design ohne Feder wird die Luftzufuhr durch Vorwärtsschieben und die Druckentlastung durch Rückwärtsziehen erreicht. Dank der integrierten Abgaslogik lässt das Ventil beim Schließen sofort den Restdruck aus den hinteren Rohrleitungen ab. Es wird professionell als manueller Hauptschalter für pneumatische Abzweigkreise und als Luftabsperr-Sicherheitsventil für die Gerätewartung eingesetzt und zeichnet sich durch stabile Selbsthemmung und sichere Druckentlastungsleistung aus.
1.1 Kernlogik und Funktionsprinzip des Flughafens
• Definition des Flughafens: P (Lufteinlass), A (Arbeitsauslass), R (eingebauter Auslassanschluss)
• Normalerweise geschlossener Zustand: P-A-Kreis getrennt, A-R-Kreis offen für kontinuierliche Entlüftung
• Funktionierender Push-Status: P-A-Kreis zur Luftversorgung angeschlossen, A-R-Kreis zur Druckhaltung geschlossen
• Betriebsfunktion: Axialer Hülsen-Push-Pull-Betrieb mit mechanischer Selbsthemmung, keine Positionsabweichung nach dem Loslassen der Hände

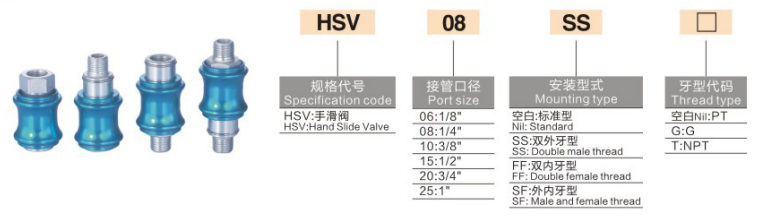

Codierungslogik: HSV [Anschlussgröße] – [Gewindestrukturcode] + [Gewindetypcode]
2.1 Spezifikation der Portgröße
• 06: G1/8 (PT1/8)
• 08: G1/4 (PT1/4)
• 10: G3/8 (PT3/8)
• 15: G1/2 (PT1/2)
• 20: G3/4
• 25: G1
2.2 Thread-Struktur-Suffix-Code
• SF: Standardstruktur, ein Ende Außengewinde + ein Ende Innengewinde (gängigstes Modell)
• SS: Doppeltes Außengewinde an beiden Enden
• FF: Doppeltes Innengewinde an beiden Enden
2.3 Gewindetypcode
• Standard: PT-Kegelgewinde
• G: Britisches Standard-Parallelgewinde
• T: NPT-Kegelgewinde nach amerikanischem Standard
Modellbeispiel: HSV08-SF | G1/4-Anschluss, Standard-Handschiebeventil mit einem Außen- und einem Innengewinde, die am weitesten verbreitete Spezifikation auf dem Markt
2.4 Mainstream-Spezifikationsparameter der vollständigen Serie
|
Modell |
Gewindegröße |
Wirkungsbereich |
CV-Wert |
Passende Röhre |
|
HSV06 |
G1/8 |
23mm² |
1.28 |
φ4/φ6 |
|
HSV08 |
G1/4 |
40mm² |
2.20 |
φ6/φ8 |
|
HSV10 |
G3/8 |
62mm² |
3.50 |
φ10 |
|
HSV15 |
G1/2 |
140mm² |
7.80 |
φ12/φ16 |
|
HSV20 |
G3/4 |
250mm² |
13.8 |
φ20 |
|
HSV25 |
G1 |
392 mm² |
21.8 |
φ25 |
|
Parameterelement |
Spezifikation |
|
Arbeitsdruckbereich |
0～1,0 MPa |
|
Prüfdruck |
1,5 MPa |
|
Arbeitsmedium |
Gefilterte Druckluft (≥40μm), ölfreier Betrieb |
|
Arbeitstemperaturbereich |
-20℃～+70℃ |
|
Körpermaterial |
Hartanodisierte Aluminiumlegierung |
|
Spulenmaterial |
Edelstahl, verschleißfest und rostfrei |
|
Dichtungsmaterial |
NBR-Nitrilkautschuk, langlebige luftdichte Abdichtung |
|
Betriebsschub |
18～25 N, sanftes Push-Pull und stabile Selbsthemmung |
|
Auspuffstruktur |
Integriertes, verstecktes Abluftloch, sofortige Restdruckentlastung |
• Inline-Straight-Through-Installation: Konzipiert für die Reihenschaltung in pneumatischen Abzweigleitungen, kein Sockel erforderlich, kann direkt eingeschraubt und in der Mitte von Luftrohren installiert werden, um eine einfache und platzsparende Anordnung zu ermöglichen.
• Sichere 3/2-Wege-Druckentlastungslogik: Ziehen, um den Lufteinlass zu unterbrechen und den gesamten Restdruck aus den hinteren Zylindern und Rohrleitungen abzulassen; drücken, um die Luftzufuhr und die Druckhaltung wiederherzustellen. Beseitigt effektiv Gefahren durch Restdruck während der Gerätewartung.
• Zuverlässige Selbsthemmungsleistung: Selbsthemmende mechanische Positionierungsstruktur, keine Federrückstellung, stabile Positionierung nach dem Betrieb, keine versehentliche Verschiebung oder Luftleckage.
• Diversifiziertes Thread-Matching: Mehrere Gewindestrukturen und -typen optional, perfekt kompatibel mit Schnellanschlüssen, Innengewindeverbindungen und KQ2-Luftrohren für eine flexible Montage vor Ort.
• Langlebige Korrosionsschutzstruktur: Hartanodisiertes Aluminiumgehäuse und Edelstahlspule sorgen für Verschleißfestigkeit, Oxidationsbeständigkeit und langfristig stabilen Betrieb in komplexen Umgebungen.
|
Vergleichsartikel |
HSV-Handschiebeventil (3/2-Wege) |
4HV Handdrehventil (4/2/3 Wege) |
|
Konfiguration des Flughafens |
3 Anschlüsse (P/A/R), speziell für Ein/Aus und Druckentlastung |
4 Anschlüsse (P/A/B/R), für Zweikreis-Zylinderschaltung |
|
Betriebsmodus |
Axialhülse Push-Pull |
90°-Knopfdrehung |
|
Kernanwendung |
Pneumatischer Abzweigschalter, Wartungsluftabschaltung und Druckentlastung |
Direkte manuelle Steuerung des Aus- und Einfahrens des Zylinders |
• Einzelzylinder-Abzweigsteuerung: Wird zwischen Luftquelle und Magnetventil installiert, um eine manuelle Luftabschaltung und Restdruckentlastung für das Herunterfahren und Warten von Geräten zu ermöglichen.
• Hauptluftabschaltung der Ausrüstung: Wird an der Hauptluftansaugleitung der Werkzeugausrüstung montiert, um eine schnelle Druckentlastung und einen sicheren Abschaltvorgang zu gewährleisten.
• Vakuumschaltungsumschaltung: Wird auf die Zweigkreise der Vakuumpumpe zur manuellen Start-Stopp-Steuerung angewendet. Ziehen Sie am Ventil, um den Vakuumdruck schnell abzubauen und einen sicheren Betrieb zu gewährleisten.
Die SOLH HSV-Serie ist ein selbstsperrendes 3/2-Wege-Handschiebeventil mit direktem Durchgang und integrierter Druckentlastungsfunktion. Mit schmiermittelfreiem Betrieb, vielfältigen Gewindeoptionen und sicherer Restdruck-Entlüftungslogik ist es das standardmäßige manuelle Luftquellen-Umschaltventil für die Wartung pneumatischer Kreisläufe und die Ein-/Aus-Steuerung von Abzweigen.
