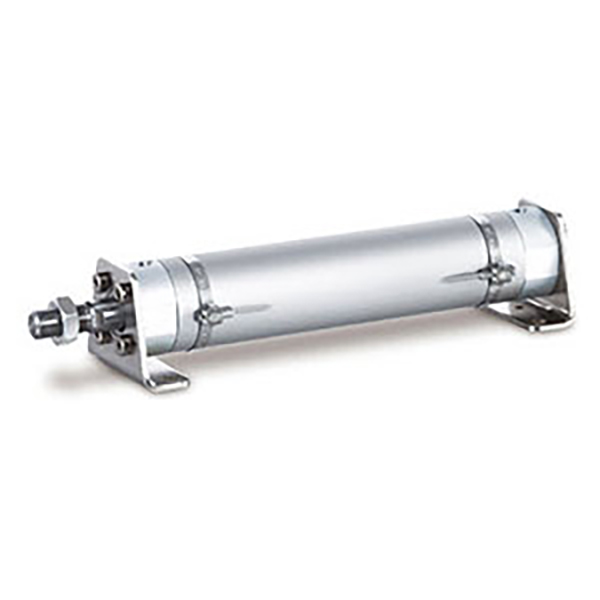

Leichter Rundzylinder aus Aluminium der Serie CG1 / CDG1

Marke: SOLH von Richge Technology

Produktübersicht

    Leichter Rundzylinder SOLH CG1/CDG1 aus Aluminium, Bohrung φ20~100 mm, Nachfolgeersatz für die alte SMC CA1-Serie mit vollständig austauschbaren Montageabmessungen. Merkmale: geringes Gewicht, universelle Installation, flexible Rohrleitungsanordnung, geringe Geräuschentwicklung und hohe Geschwindigkeitsleistung. Weit verbreitet in Automatisierungsförderlinien, elektronischen Geräten, Verpackungsmaschinen, Leichtindustriegeräten für leichte und mittlere Lasten, Langhub- und Hochfrequenz-Hubkolbenanwendungen.

Kernstruktur und Designmerkmale

   1. Standard: Leichter SMC-Rundzylinder der neuen Generation, direkter Ersatz für die CA1-Serie.

   2. Material: Zylinder und Endkappen aus stranggepresstem Aluminium, hartverchromte Kolbenstange. 30 % leichter als herkömmliche Standardzylinder, hohe Festigkeit und gute Wärmeableitung.

   3. Struktur: Endkappen mit Gewindesicherung, gerade, runde Form, einfache Demontage und Wartung. 4 Richtungsluftanschlüsse (90°-Abstand), hochflexible Rohrleitungsanordnung.

   4. Betriebsvarianten

     -- CG1B Doppeltwirkend: Luftzufuhr an beiden Enden, gängigstes Standardmodell

     -- CG1S / CG1T Einfachwirkend: S=Federrückstellung; T=Feder ausgefahren, automatische Rückstellung nach Luftabschaltung

     -- CG1W ​​Double Rod: Beidseitig verlängerter Stab, synchrone Bewegung, verbesserte Torsionsfestigkeit

     -- CG1K Non-Rotating Rod: Sechseckige Kolbenstange für präzise Positionierung und Verdrehschutz

   4. Kissen: Standard-Gummikissen; Luftkissen (Nachsetzzeichen A) optional zur Reduzierung von Stößen und Geräuschen bei hoher Geschwindigkeit.

   5. Abdichtung: Reibungsarme Verbunddichtung mit Ölreservoirnut, niedriger Anlaufdruck, ölfreier Betrieb, Lebensdauer ≥8 Millionen Zyklen.

   6. Positionserkennung: CDG1 ausgestattet mit integriertem Magnetring, kompatibel mit M9B/A93/Z73-Signalgebern für Kolbenpositionsrückmeldung; CG1 ohne Magnet, Magnetschalter können nicht eingebaut werden.

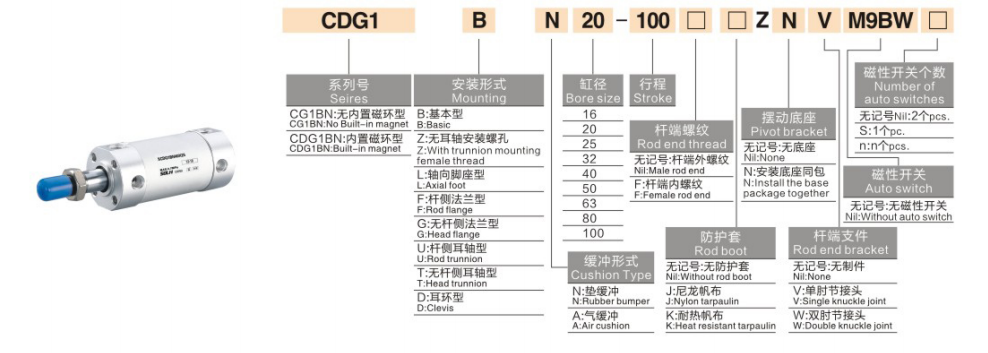

Vollständige Modellcodierungsregel

   1. Modellbeispiel: CDG1BN25-100Z

   2. Referenzbeispiele für Standardbestellungen

     -- CDG1BN32-200Z: Bohrung 32, Hub 200, doppelt wirkend, eingebauter Magnet, Innengewinde der Stange

     -- CDG1S40-100Z: Bohrung 40, Hub 100, einfachwirkende Federrückstellung, eingebauter Magnet

     -- CDG1K50-150Z: Bohrung 50, Hub 150, nicht rotierende Sechskantkolbenstange

Technische Spezifikationen des Universal Core

Theoretische Schub- und Zugkraft bei 0,5 MPa (Einzelstange, Einheit: N)

   1. Doppeltwirkendes CG1B

  2. Einfachwirkender CG1S (Federrückstellung bei 0,5 MPa)

Montageformen und abgeleitete Modelle

   1. Montagemöglichkeiten

     -- B-Basistyp: Direkte Installation über Endkappengewinde (am häufigsten)

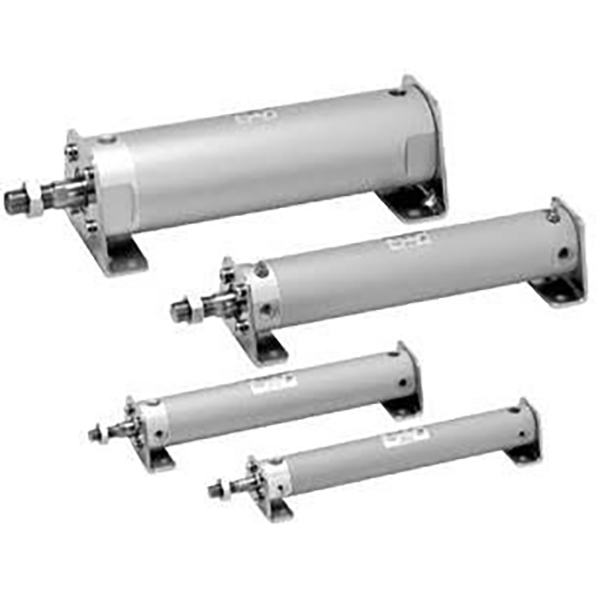

     -- L-Fußhalterung: Axiale Fußhalterung für seitliche Montage

     -- F/G-Flansch: Stangenseitige/kopfseitige Flanschplattenbefestigung

     - C/D-Gabelkopf: Einzel-Gabelkopf/Doppel-Gabelkopf für Schwenkmechanismus

     -- E Trunnion: Kopfseitige Zapfenhalterung für Dreh- und Schwenkbewegungen

   2. Hauptableitungsreihe

     -- CDG1B: Standard doppeltwirkend mit eingebautem Magnet

     -- CDG1S/T: Einfachwirkender Federrückzug/Federausfahrung

     -- CDG1W: Doppelstange doppeltwirkend

     -- CDG1K: Nicht rotierende Sechskantkolbenstange

     -- CDG1R: Schlanke Direktmontageversion für begrenzten axialen Platz

     -- CDG1KR: Direktmontage + doppeltwirkende, nicht rotierende Stange

3-Schritte-Schnellauswahlhilfe

   1. Bohrungsauswahl: Erforderlichen Schub und horizontale Belastung berechnen, Reserve ≥50 % Sicherheitsmarge; Priorisieren Sie CG1 für leichte bis mittlere Lasten und Langhubanwendungen.

   2. Hubbestätigung: Fügen Sie einen zusätzlichen Verfahrspielraum von 10 bis 20 mm hinzu. Maximaler Hub: doppeltwirkend ≤1000mm, einfachwirkend ≤300mm.

   3. Konfigurationsabgleich

     -- Funktionsweise: Doppeltwirkend → B; einfachwirkender Federrücklauf → S; Verdrehsicherungsanforderung → K

     -- Dämpfung: Bei Betriebsgeschwindigkeit > 500 mm/s Suffix „Luftpolster“ hinzufügen

     -- Positionsrückmeldung: Wählen Sie das mit dem Magneten CDG1 ausgestattete Modell, passend zu den Signalgebern M9B/A93

Zusammenfassung in einem Satz

     Der leichte Rundzylinder SOLH CG1/CDG1 aus Aluminium ist vollständig mit der SMC CA1-Serie austauschbar, leichtes Design mit Mehrrichtungsleitungen, mehreren Montagemöglichkeiten, idealer Langhub-Linearantrieb für Verpackungs-, Förderband- und elektronische Automatisierungsproduktionslinien.
