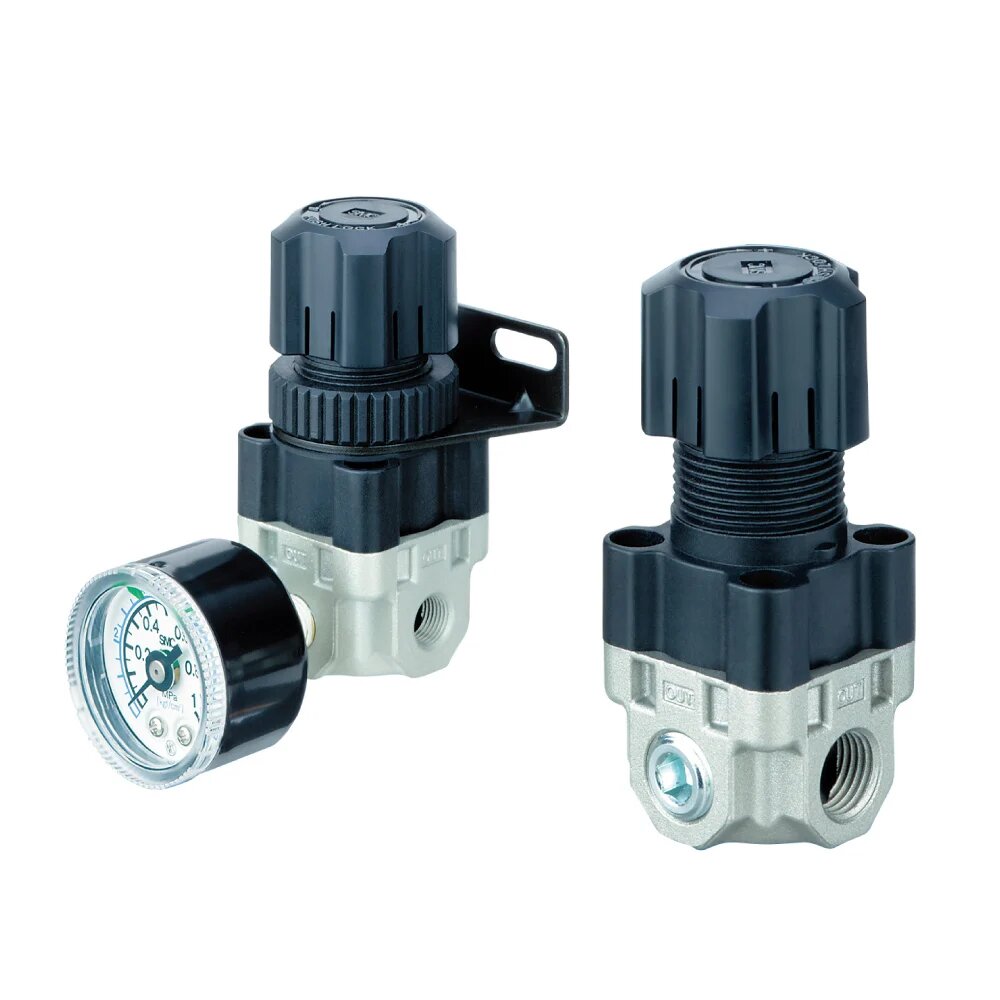

Kompakter Druckregler der ARX-Serie

Marke:SOLH von Richge Technology (睿其格科技)

Produktpositionierung

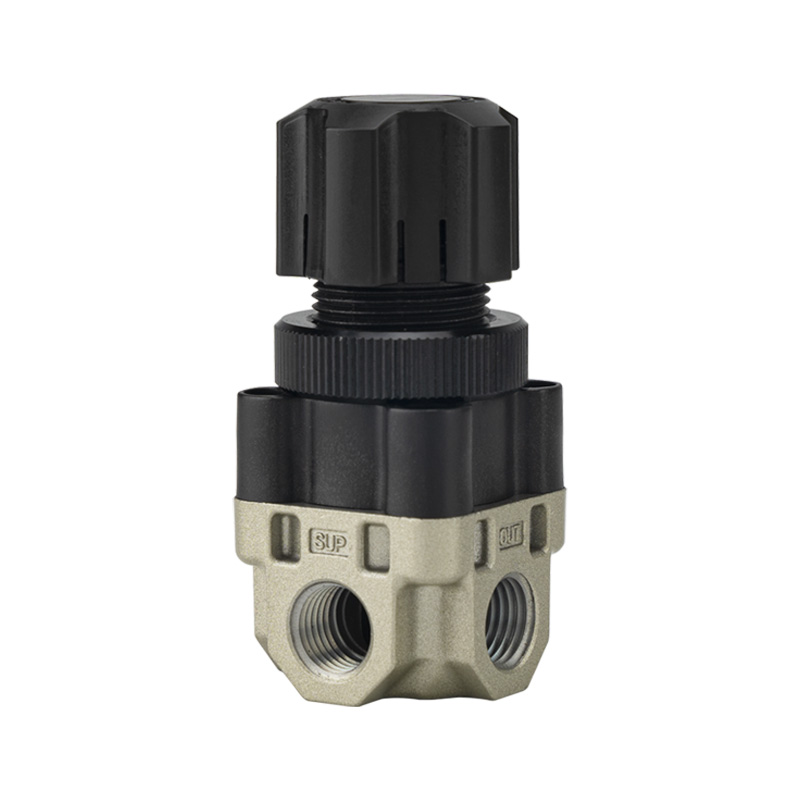

     Die ARX-Serie, dominiert vom Modell ARX20, ist ein Mini-Kolbenentlastungsregler, der einen maximalen Eingangsdruck von 2,0 MPa unterstützt. Es richtet sich an kompakte Geräte mit Hochdruck-Luftversorgung und präzisen Anpassungsszenarien für kleine Durchflussmengen und integriert winzige Abmessungen, kein kontinuierliches Entlüften, große Durchflusskapazität und eine flexible Rohrleitungsanordnung mit mehreren Anschlüssen.

Struktur und Funktionsprinzip

     --Direkt wirkende Kolbenstruktur mit integrierter Entlastungsfunktion

     --Der maximale Eingangsarbeitsdruck erreicht 2,0 MPa und überschreitet den 1,0 MPa-Grenzwert gewöhnlicher AR-Regler

     --Kein konstanter Luftverbrauch ohne permanente Entlüftung

     --Ein Versorgungseingang mit drei unabhängigen Ausgangsanschlüssen für diversifizierte Rohrleitungen

     --Miniatur-Gesamtabmessungen: 35 mm Breite, 80 mm Länge, Nettogewicht nur 110 g

Kernfunktionen

1. Hoher Eingangsdruckwiderstand (Hauptvorteil)

     Maximaler Arbeitsdruck: 2,0 MPa; Prüfdruck: 3,0 MPa. Es stehen zwei Versionen mit einstellbarem Druck zur Verfügung: ARX20 für einen breiten Bereich von 0,05–0,85 MPa, ARX21 für eine präzise Niederdruckregelung von 0,05–0,30 MPa.

2. Ultrakompaktes und leichtes Gehäuse

    Gesamtgröße 35 mm × 80 mm, nur 110 g Gewicht, perfekt in enge Einbauräume integriert und Automatisierungsgeräte integriert.

3. Kein Luftverlust und erhöhte Durchflussleistung

     Kein kontinuierlicher Luftverbrauch für hervorragende Energiesparleistung. Seine Durchflusskapazität verdoppelt die von regulären Atemreglern derselben Größenklasse.

4. Dreifache Auslassanschlüsse für flexibles Layout

     Drei Ausgangsanschlüsse unterstützen die Mehrkanal-Gasverteilung, die Installation von Manometern oder den Blindstopfenverschluss. Der Rc1/8-Messanschluss ist reserviert und die optionale Montagehalterung ermöglicht eine multidirektionale Installation.

5. Stabiler und wartungsfreier Betrieb

     Anwendbarer Temperaturbereich: -5℃ ~ +60℃. Die automatische Entlastung lässt überschüssigen Druck zum Schutz des Schaltkreises ab. Die schmiermittelfreie Innenstruktur verringert den täglichen Wartungsaufwand.

Tabelle mit technischen Daten

Erklärung des Modellcodes

Beispiel: ARX20-01GB

     --ARX: Produktseriencode

     --20: Standarddruckbereich; 21: Niederdruckbereich

     --01: Anschlussgröße 1/4"

     --G = G-Gewinde / N = Rc-Gewinde / F = NPT-Gewinde

     --B: Ausgestattet mit Montagehalterung; P: Panelmontagetyp

     --Suffix G: Wird mit passendem Manometer geliefert

Typische Anwendungsszenarien

     Kleine 2,0-MPa-Hochdruckluftkompressoren Präzisionsluftblas- und Flüssigkeitsabgabegeräte Integrierte kompakte pneumatische Automatisierungsmaschinen Hochdruckluftprüfkreise Laboranalytische Instrumente, die keine Leckage und eine stabile Druckausgabe erfordern.

Zusammenfassung in einem Satz

     Der kompakte Kolbenregler ARX unterstützt einen hohen Eingangsdruck von 2,0 MPa ohne Luftverbrauch, drei Ausgangsanschlüsse und eine erhöhte Durchflussrate und dient als optimale Lösung für die pneumatische Druckregelung mit hohem Druck und geringem Durchfluss kleiner Größe.
