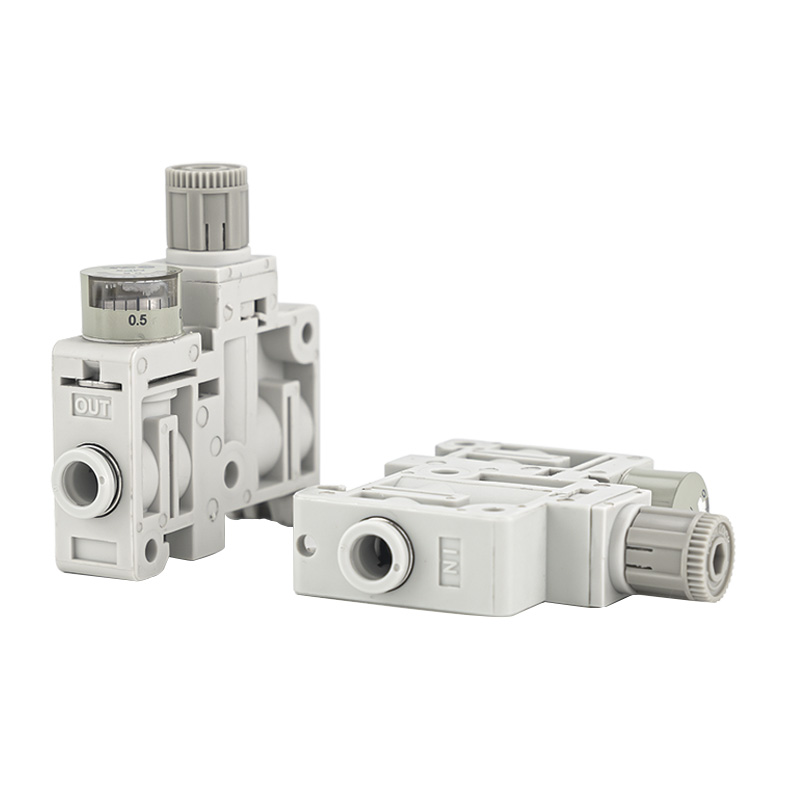

Ultrakompakter Druckregler der ARM5-Serie (ARM5S)

Marke:SOLH von Richge Technology

Produktpositionierung

     Das ARM5-Einzelreglermodell ARM5S ist ein 14-mm-ultraschmaler, direkt wirkender Kolbendruckregler mit integrierter Standard-Rückflussfunktion. Es zeichnet sich durch winzige Abmessungen, optionale Einzelinstallation oder gestapelte Verteileranordnung, integrierte One-Touch-Steckanschlüsse und hochpräzise Druckabstimmung aus. Dieser Mini-Regler ist speziell für Miniatur-Pneumatikkreise mit strengen Platzbeschränkungen konzipiert.

Struktur und Funktionsprinzip

     · Direkt wirkende Kolbenkonstruktion; Reliefversion als Standard, Nicht-Reliefversion optional

     · Das standardmäßige Reverse-Flow-Design ermöglicht den Rückfluss vom Auslassanschluss zum Einlassanschluss

     · Integrierte Steckanschlüsse, erhältlich in gerader und gebogener Ausführung für φ4-, φ6-, 5/32-Zoll- und 1/4-Zoll-Rohre

     · Zwei Montagelösungen: direkte Schalttafelmontage und DIN-Schienenmontage

     · Ultraleichtes Gehäuse mit einem Gewicht von nur 33 Gramm

Kernfunktionen

     1. 14 mm ultrakompaktes, schmales Gehäuse. Die Gehäusebreite beträgt nur 14 mm, wobei das Volumen auf 1/7 des herkömmlichen AR20-Standardreglers reduziert wird. Es passt nahtlos in eingebettete Maschinen, Schalttafeln und kompakte kleine Vorrichtungen.

     2. Hochpräziser einstellbarer DruckDer einstellbare Druckbereich deckt 0,05–0,7 MPa ab. Das Standardentlastungsmodell lässt überschüssigen Druck automatisch ab und sorgt so für eine stabile Ausgabe. Das optionale Modell ohne Entlastung bietet eine hervorragende Druckhalteleistung.

     3. Integrierte Standard-Rückflussfunktion. Der interne Kanal öffnet sich automatisch, sobald der Ausgangsdruck den Eingangsdruck übersteigt. Es kann direkt hinter den Magnetventilen installiert werden, um die Gesamtanordnung des Luftkreislaufs zu vereinfachen.

     4. Flexible Anschlüsse und mehrere Montagemöglichkeiten. Gerade und Winkelanschlüsse sind für Einlass- und Auslassanschlüsse austauschbar. Der Regler unterstützt die direkte Befestigung und Stapelung auf DIN-Schiene und verfügt optional über ein seitlich angebrachtes Manometer mit einer Nennleistung von 0,8 MPa.

     5. Korrosionsbeständig und lange Lebensdauer. Das kombinierte Gehäuse aus Harz und Aluminiumlegierung ist korrosionsbeständig. Die anwendbare Umgebungstemperatur liegt zwischen -5℃ und +60℃. Der schmierungsfreie Betrieb sorgt für eine stabile Langzeit-Fahrleistung.

Technische Spezifikationstabelle

Erklärung des Modellcodes

Beispiel: ARM5SA-07-A

     · ARM5S: Einzelner unabhängiger Reglerkörper

     · A: DIN-Schienenmontage; B: Direkte Schalttafelmontage

     · 07: Fitting-Konfiguration (IN gerade + OUT gerade für φ6-Rohr)

     · A: Ausgestattet mit seitlichem Manometer; leer = ohne Messgerät

Typische Anwendungsszenarien

     Miniatur-Automatisierungsgeräte und Präzisionsvorrichtungen für 3C-Elektronik, medizinische Geräte und kleine Roboter. Gerätelayouts mit extrem begrenztem Installationsraum. Mikrofluss-Präzisionssteuerung: Luftblasen, Vakuumsaugen, Flüssigkeitsabgabe und Positionierungsbetätigung. Mehrkreisverteiler-Stapelsysteme, die bis zu 10 angeschlossene Stationen unterstützen. Reiheninstallation hinter Magnetventilen mit Rückflusscharakteristik

Zusammenfassung in einem Satz

     Der Mini-Druckregler ARM5S verfügt über eine ultraschmale 14-mm-Kolbenstruktur, ein Standard-Reverse-Flow-Design, integrierte Steckanschlüsse, Einzel-/Verteilermontage und ein nur 33 g leichtes Gehäuse und dient als bevorzugte Lösung für mikropräzise pneumatische Druckregelung.Meta-Titel und Meta-BeschreibungMeta-Titel: ARM5S 14 mm ultrakompakter Mini-Druckregler | Richge Technology Meta-Beschreibung: Richge ARM5S Miniatur-Pneumatikregler mit Standard-Rückwärtsfluss, DIN-Schienen-Verteilermontage, leichtes 33-g-Design für kleine Präzisionsautomatisierungskreise.
