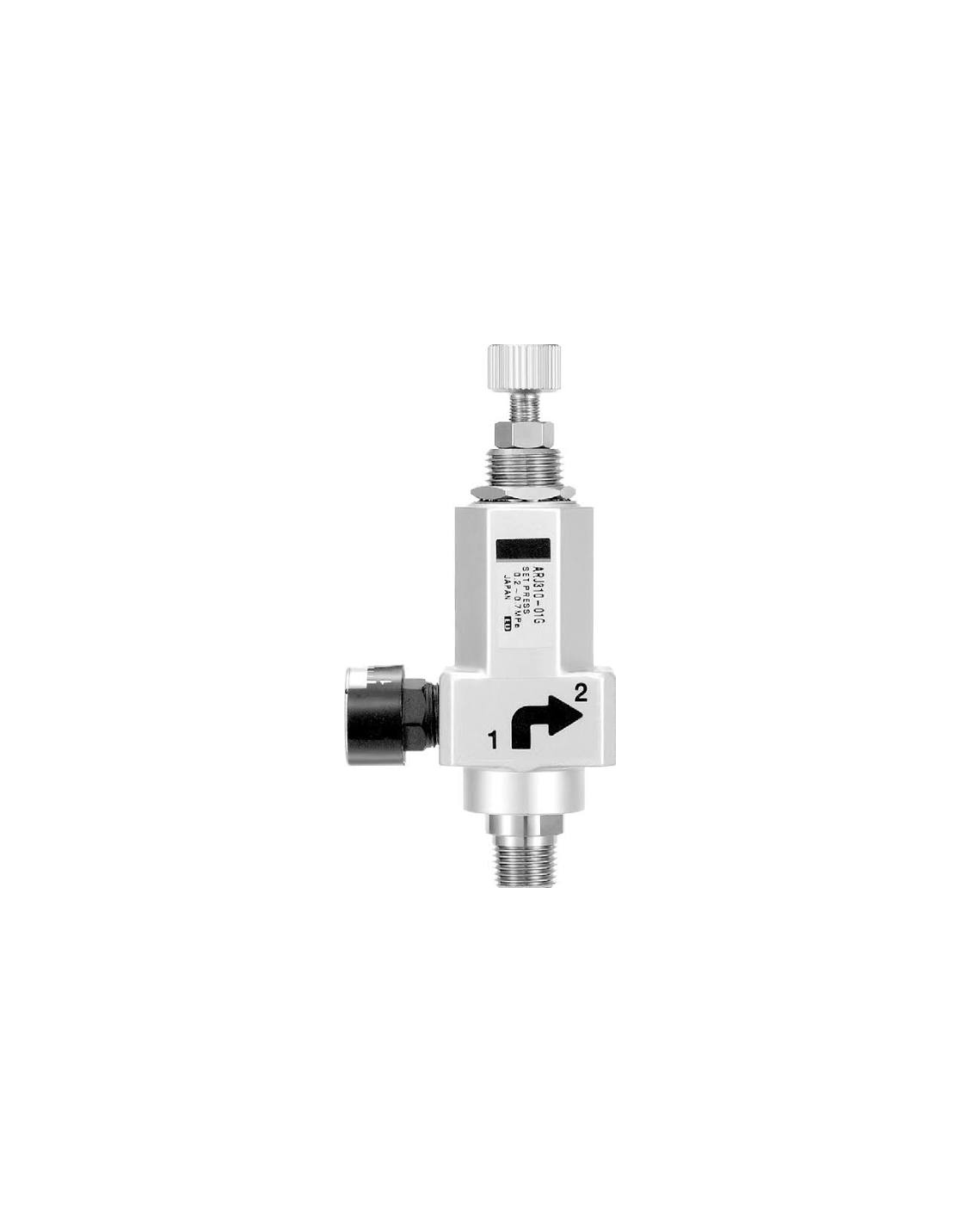

Miniatur-Druckregler der Serie ARJ310 (direktgesteuerte Entlastung)

Marke:SOLH von Richge Technology (睿其格科技)

Produktübersicht

     Die SOLH ARJ310-Serie ist ein ultrakompakter Präzisionsdruckregler mit direkter Entlastung für enge Einbauräume und hochpräzise Druckregelung bei geringem Durchfluss. Seine Gesamtabmessungen und Leistung sind vollständig mit den SMC ARJ310-Originalreglern austauschbar und ermöglichen den direkten Geräteaustausch.

Struktur und Kernfunktionen

     --Struktur: Direkt wirkender Kolbentyp mit integrierter Entlastungsentlüftung

     --Zwei-Port-Layout (IN/OUT); Überdruck wird automatisch durch internen Entlastungskanal abgelassen

     --Funktion: Den Einlassluftdruck stetig auf den voreingestellten Ausgangswert senken, Druckschwankungen unterdrücken und Überdruckschutz bieten

     --Integriertes Design mit One-Touch-Push-in-Auslass und zwei optionalen Einlassgewinden für flexible Verkabelung

Technische Spezifikationen

     --Arbeitsmedium: Saubere und allgemeine industrielle Druckluft

     --Maximaler Betriebsdruck: 0,8 MPa

     --Prüfdruck: 1,2 MPa

     --Einstellbarer Druckbereich

     --Standardbereich: 0,2–0,7 MPa

     --Niederdruckversion: 0,05–0,2 MPa

     --Umgebungs- und Mediumstemperatur: -5℃ ~ +60℃ (kein internes Gefrieren)

     --Nettogewicht: Ca. 65g

     --Körperbreite: 18,5 mm, geeignet für dichte Verteilerstapelung

     --Schutzart: IP65

Portkonfiguration

Einlassanschluss (zwei wählbare Ausführungen)

     --M5×0,8 Innengewinde

     --Rc1/8 Außengewinde

Auslassanschluss

     Rc1/8 Innengewinde mit integriertem Steckanschluss, kompatibel mit metrischen Rohren φ4/φ6, 5/32" und 1/4" zölligen Rohren

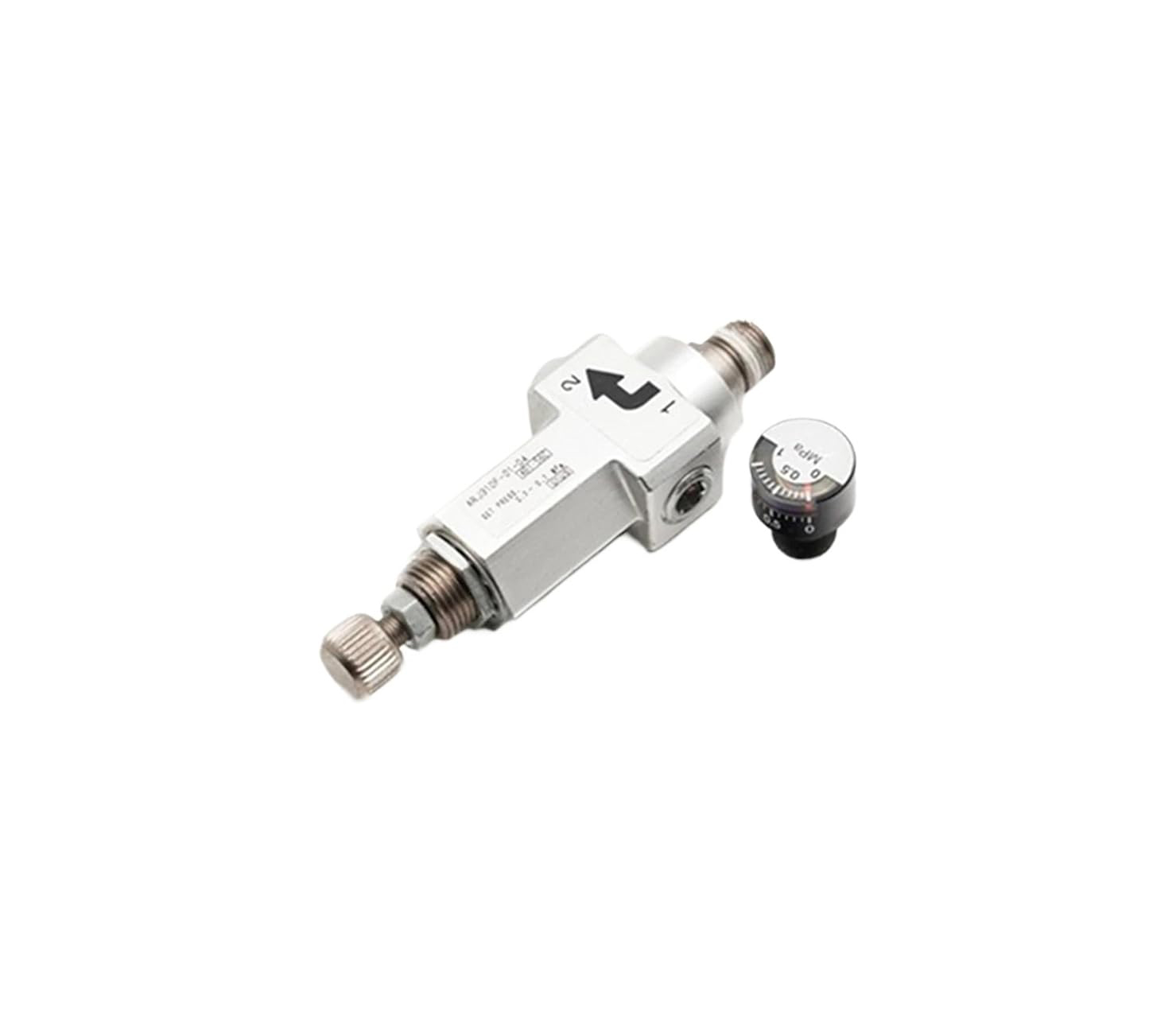

Manometeranschluss

     Rc1/8-Innengewinde, passend zu Mini-Manometern der G15-Serie

Modellcode-Definition (Beispiel: ARJ310F-01-04)

     --ARJ310: Mini-Reglerbasisserie

     --F: Ausgestattet mit eingebauter Steckverbindung; entfällt bei der Version mit Vollgewinde

     --01: Rc1/8-Gewindestandard

     --04: Für φ4-Schläuche; 06 steht für φ6-Schlauch

     --N01: NPT1/8-Gewindeoption

Heißverkaufte Modelle

     --ARJ310-01: Vollgewindeversion ohne Push-in-Anschluss

     --ARJ310F-01-04: Integrierter Steckanschluss für φ4-Schlauch

     --ARJ310F-01-06: Integrierter Steckanschluss für φ6-Schlauch

     --ARJ310F-N01-03: Einlass mit NPT1/8-Gewinde

Kernproduktvorteile

     --Ultrakleines, leichtes Design: 65 g Gewicht und 18,5 mm schmales Gehäuse passen zu sehr kompakten Gerätelayouts

     --Zwei Einlassgewindeoptionen (M5 / Rc1/8) zur Anpassung verschiedener Rohrleitungsanordnungen

     --Die werkseitig eingebaute Stecksteckdose macht zusätzliche Anschlüsse überflüssig und verkürzt die Montagezeit

     --Eingebauter Entlastungsmechanismus lässt den Überdruck automatisch ab und sorgt so für einen stabilen Ausgangsdruck

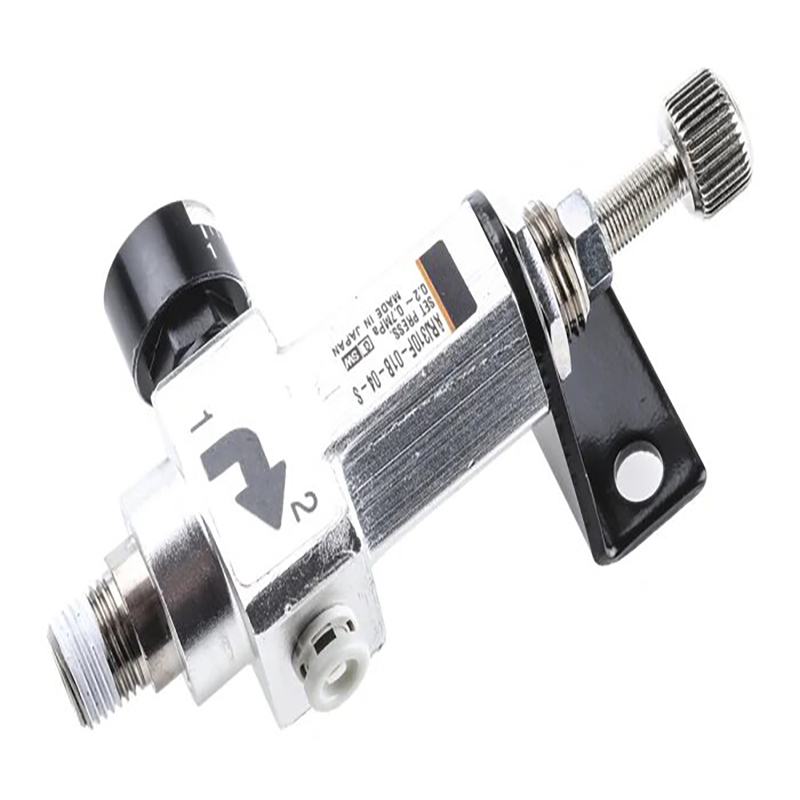

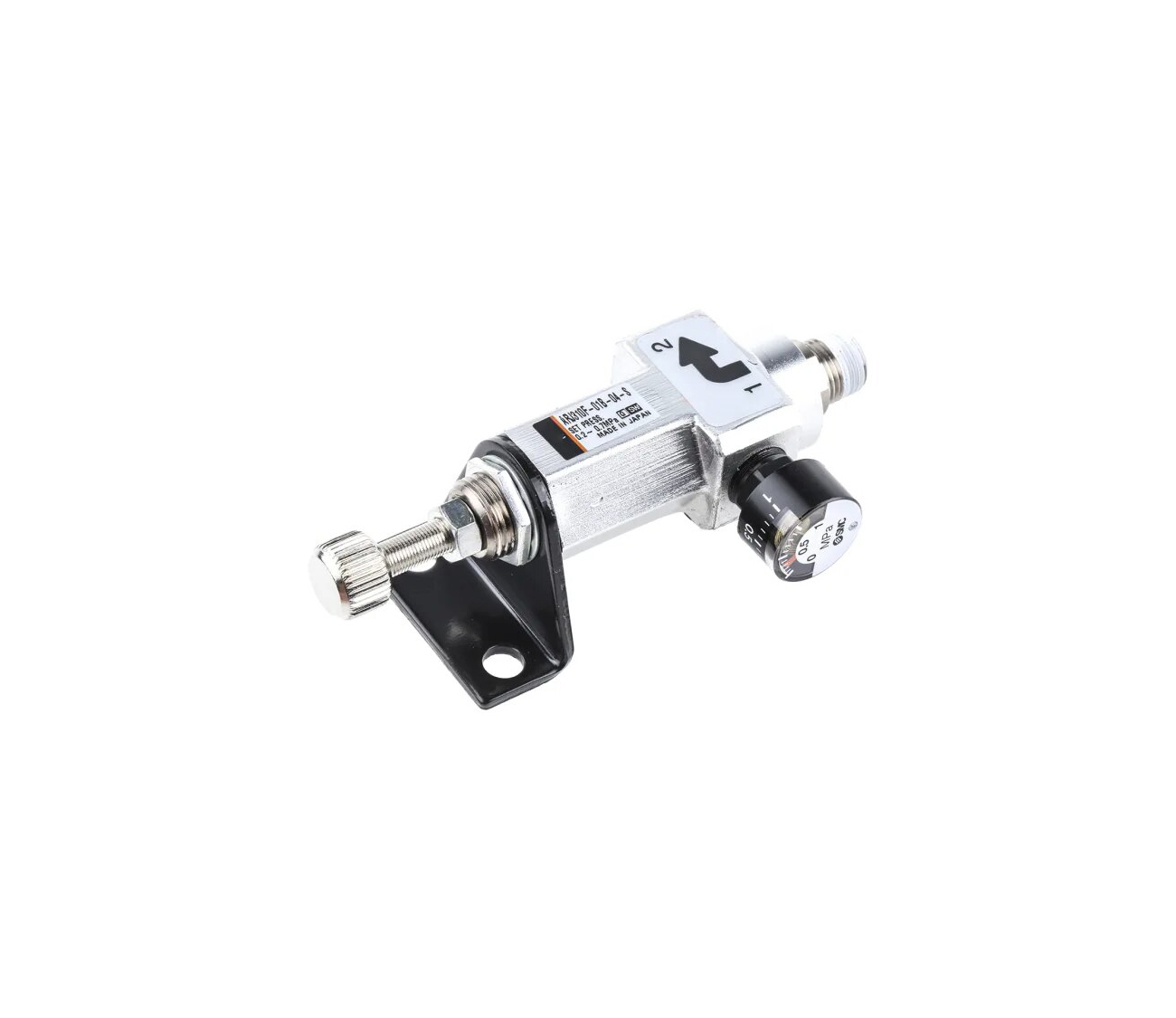

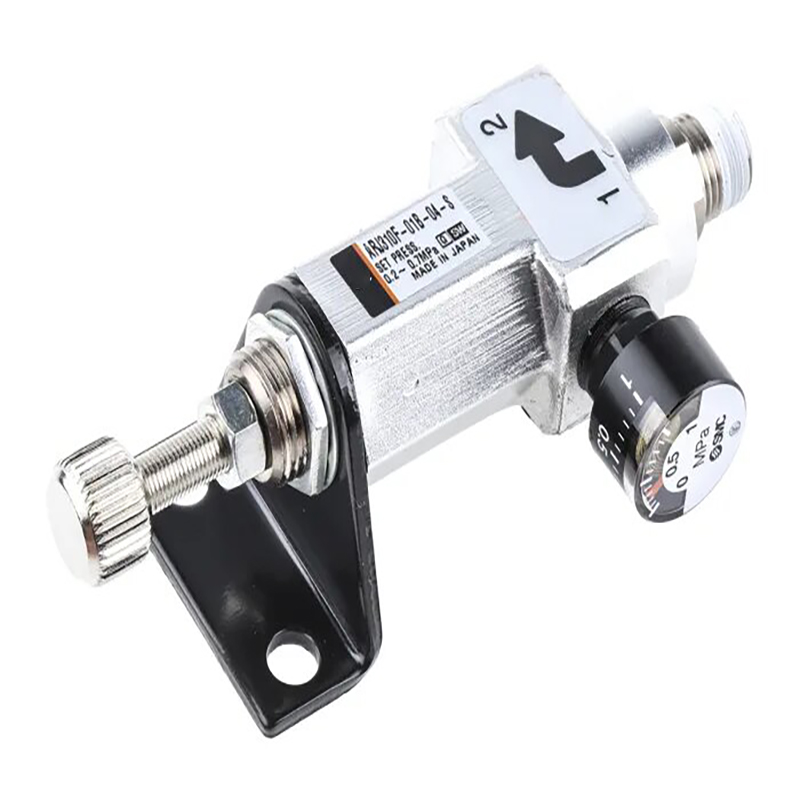

     --Unterstützt die Doppelmontagemethoden mit Panelmutter und externer Halterung

     --Direkt wirkende Struktur ermöglicht einen niedrigen Startdruck von bis zu 0,05 MPa

Typische Anwendungsszenarien

     Mini-Luftzylinder, winzige pneumatische Greifer, Präzisions-Luftblasdüsen. Elektronikbaugruppe, medizinische Geräte, Halbleiterproduktions- und Inspektionsgeräte, Flüssigkeitsspender, Instrumente zur Luftleckageprüfung. Kompakte Automatisierungsmaschinen, Ventilinseln und Mini-FRL-Luftaufbereitungseinheiten

Modellvergleich: ARJ310 VS ARJ210

Zusammenfassung in einem Satz

     Der ARJ310 Entlastungs-Minidruckregler verfügt über ein ultrakompaktes Gehäuse, einen Doppelgewindeeinlass, einen integrierten Steckanschluss und hohe Präzision und dient als optimale Druckregelungslösung für kompakte Pneumatiksysteme mit geringem Durchfluss.
