Marke: SOLH von Richge Technology
Die SOLH 3L-Serie ist ein AirTAC-StandardManuelles 3/2-Wege-Push-Pull-Wegeventil mit Öffnerausführung (NC). Es schaltet pneumatische Schaltkreise direkt durch axiales Drücken und Ziehen des Griffs um. Da es sich um eine rein manuelle pneumatische Komponente ohne elektrische oder pneumatische Antriebsquellen handelt, wird es speziell für die Steuerung einfachwirkender Zylinder, das Ein-/Ausschalten von Luftkreisläufen, den Tippbetrieb und Gerätesicherheitsverriegelungssysteme eingesetzt und wird häufig in Debugging-, Not-Aus- und explosionsgeschützten Arbeitsszenarien eingesetzt.
1.1 Standard-3-Port-Schnittstellendefinition
• P-Anschluss: Haupt-Drucklufteinlassanschluss
• Ein Hafen: Arbeitsausgangsanschluss, verbunden mit einfachwirkenden Zylindern
• R-Port: Auslassöffnung, unterstützt den Einbau des Schalldämpfers zur Geräuschreduzierung
• Fahrmodus: Axialer gerader manueller Push-Pull-Betrieb
• Strukturelles Merkmal: Präzisionsspulenstruktur, Gehäuse aus hochfester Aluminiumlegierung, eingebauter automatischer Federrückstellmechanismus
• Normaler Reset-Zustand: Interne Feder spannt den Schieber, P-Einlass geschlossen, A-Arbeitsanschluss kommuniziert mit R-Auslassanschluss zur Druckentlastung.
• Funktionierender Pull-Zustand: Ziehen Sie manuell am Axialgriff, um den Ventilkern umzudrehen. Der P-Anschluss kommuniziert mit dem A-Anschluss für die Luftzufuhr, der R-Auslassanschluss ist geschlossen, um die Zylinderbewegung anzutreiben.
• Release-Reset: Lösen Sie den Griff, das Ventil stellt sich durch Federkraft automatisch zurück, unterbricht die Luftzufuhr und lässt den Restdruck ab.
• Kernlogik: Standard-NC-Öffnerstruktur mit manueller Reset-Funktion, die Fehlbedienungen wirksam verhindert und die Gerätesicherheit gewährleistet.

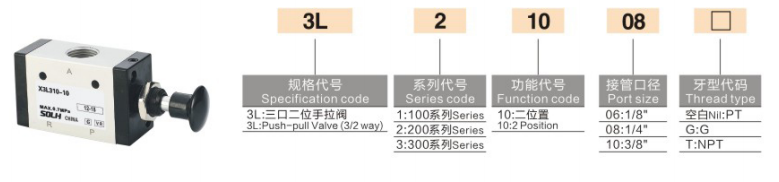

1. Codierungslogik: 3L [Größencode] 10 - [Anschlussgröße] [Gewindetyp]
|
Codesegment |
Detaillierte Definition |
|
3L |
Serie manueller 3/2-Wege-Handzugventile |
|
Größencode |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
Fester Code für die 3/2-Wege-Federrückstellstruktur |
|
Portgröße |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
Gewindetyp |
Leer=PT-Standardgewinde; T=NPT-Gewinde; G=G-Gewinde |
2. Mainstreaming gemeinsamer Modelle
• 3L110-06: G1/8-Anschluss, Mini-Handzugventil für mikropneumatische Systeme
• 3L210-08: G1/4-Anschluss, universellstes Modell, perfekt abgestimmt auf einfachwirkende Standardzylinder
• 3L310-10: G3/8-Anschluss, Design mit großem Durchfluss für Zylinderausrüstung mit hohem Schub
• 3L410-15: G1/2-Anschluss mit großem Durchgang, geeignet für Hochleistungs-Pneumatikkreise mit großem Durchfluss
|
Parameterelement |
Spezifikation |
|
Arbeitsmedium |
Gefilterte Druckluft (Filtrationsgenauigkeit ≥40μm) |
|
Arbeitsdruckbereich |
0.15～0,8 MPa |
|
Prüfdruck |
1,2 MPa |
|
Arbeitstemperaturbereich |
-20℃～+70℃ |
|
3L110-06 Durchflussparameter |
Effektive Fläche 10,2 mm², Cv=0,6 |
|
3L210-08 Durchflussparameter |
Effektive Fläche 17,0 mm², Cv=1,0 |
|
3L310-10 Durchflussparameter |
Effektive Fläche 28,0 mm², Cv=1,65 |
|
Schmierungsbedarf |
Schmierfreies Design (optionale Schmierung für besondere Bedingungen) |
|
Installationsmethode |
Schalttafelmontage/Sockelmontage, feste Installation in mehreren Positionen |
|
Körpermaterial |
Hochfeste Aluminiumlegierung |
• Reines manuelles explosionsgeschütztes Sicherheitsdesign: Keine elektrischen Komponenten und Luftkontrollquellen, keine Funkengefahr. Geeignet für Not-Aus, Geräte-Debugging und explosionsgeschützte Staubumgebungen mit extrem hoher Betriebssicherheit.
• Arbeitssparender axialer Push-Pull-Betrieb: Gerade, lineare Griffbewegung mit klarem Feedback und klarem Reversieren, stabiles Handgefühl und nicht leicht zu verklemmen.
• Automatische Federrückstellung und NC-Sicherheit: Standardmäßig geschlossener Zustand, wird nach dem Loslassen des Griffs automatisch zurückgesetzt und unterbricht die Luftzufuhr, wodurch durch Fehlbedienung verursachte kontinuierliche Aktionen effektiv vermieden werden.
• Kompakte und langlebige Struktur: Integriertes Gehäuse aus Aluminiumlegierung mit reibungsarmem Spulendesign, zuverlässiger Abdichtung, Verschleißfestigkeit und langer Lebensdauer.
• Professionelle Abstimmung einfachwirkender Zylinder: 3/2-Wege-Logik mit dediziertem Luftkreislauf, perfekt angepasst an einfachwirkende Zylinder mit Federrückstellung wie Klemm- und Auswurfmechanismen.
• Hohe Kompatibilität und Austauschbarkeit: Konsistente Installationsgröße mit pneumatischen Steuerventilen der Serie 3A, die den direkten Austausch und die Umschaltung zwischen manuellen und pneumatischen Steuermodi unterstützen.
• Manuelle Steuerung einfachwirkender Zylinder für Spann-, Auswurf- und Federrückzugssysteme
• Ein-/Aus-Steuerung des pneumatischen Schaltkreises, Geräte-Jog-Debugging und Wartungssicherheitsschalter
• Manuelle pneumatische Steuerung für explosionsgeschützte Zonen, stromlose und staubige Industrieumgebungen
• Pneumatische Logiksysteme gepaart mit 3A-Pneumatikventilen für manuelle/pneumatische Verbundsteuerung
Die SOLH 3L-Serie ist ein klassisches 3/2-Wege-NC-normalerweise geschlossenes manuelles Push-Pull-Ventil mit automatischer Federrückstellung. Es handelt sich um eine kompakte, sichere und langlebige Standard-Handsteuerkomponente, die speziell für einfachwirkende Zylinder-Pneumatiksysteme entwickelt wurde.
