3/2-Wege-Pneumatik-Steuerventil der Serie 3A | Externes luftbetriebenes Wegeventil

Marke: SOLH von Richge Technology

1. Produktübersicht und Hauptschnittstellenfunktion

     Die SOLH 3A-Serie ist ein Mainstream3/2-Wege-Wegeventil mit externer Luftbetätigung gemäß den Airtac-Standardspezifikationen. Es wird ausschließlich durch ein Luftsignal anstelle einer elektromagnetischen Spule angetrieben und ist auf die Teleskopbewegung und die Druckhaltesteuerung von einfachwirkenden Zylindern spezialisiert. Es realisiert eine sichere und stabile pneumatische Logik für Lufteinlass, Positionshaltung und Auslass und dient als zentrale Sicherheitssteuerungskomponente für nichtelektrische pneumatische Systeme, explosionsgeschützte Umgebungen und ausfallsichere Geräte.

  1.1 Standard-3-Port-Schnittstellendefinition

     • P-Anschluss: Hauptlufteinlassanschluss für die Druckluftversorgung

     • Ein Hafen: Arbeitsausgangsanschluss, direkt mit einfachwirkenden Zylindern verbunden

     • R-Port: Entlüftungsanschluss zur Druckentlastung und Schnellrückstellung

  1.2 Arbeitslogik und Strukturmerkmale

     • Einzelne pneumatische Steuerung (3A110/210/310/410): Luftsignal für Reversierung, automatische Federrückstellung nach Signalunterbrechung, ausfallsicheres Rückstelldesign.

     • Doppelte pneumatische Steuerung (3A120/220/320/420): Alternative Dual-Luftsignalsteuerung, behält die aktuelle Position nach Luftabschaltung mit Speicher-Latch-Funktion bei.

     • Kernstruktur: Hochpräzise Spulenstruktur, externer pneumatischer Antrieb, langlebiges Gehäuse aus Aluminiumlegierung, standardmäßiger schmiermittelfreier Betrieb (spezielle Schmierung für extreme Arbeitsbedingungen erhältlich).

2. Standardmodell-Codierungsregeln und gängige Modelle

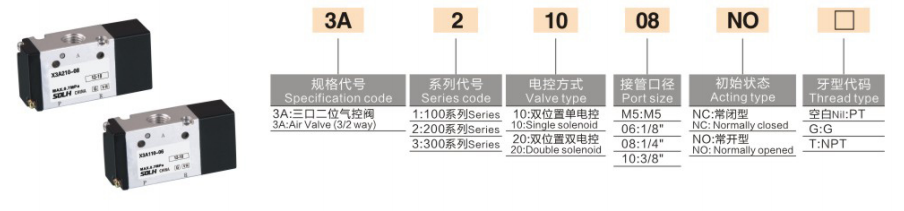

  1. Codierungslogik: 3A [Seriengröße] [Steuerungstyp] – [Anschlussgröße]

  2. Allgemeine Modellspezifikationen und Anwendungsszenarien

3. Technische Kernparameter

4. Kernproduktvorteile

     • Reinpneumatisches, explosionsgeschütztes Design: Keine elektrischen Komponenten im Inneren, vollständig anpassbar an staubige, feuchte und brennbare explosionsfähige Umgebungen. Es sorgt für eine automatische Rückstellung und Gerätesicherheit bei einem Ausfall der Luftquelle oder der Stromversorgung und bietet eine äußerst hohe Betriebszuverlässigkeit.

     • Anpassungsfähigkeit des Dual-Control-Modus: Einzelne pneumatische Steuerung für sicheres Zurücksetzen und Halten des Drucks; Doppelte pneumatische Steuerung für Luftabschaltpositionsspeicherung und Langzeitverriegelung, die alle herkömmlichen Steuerlogiken einfachwirkender Zylinder abdeckt.

     • Hocheffiziente Dichtungsleistung: Präzisionsspulenstruktur mit speziellem Oberflächenbehandlungsverfahren, das sich durch niedrigen Anlaufdruck, hervorragende Luftdichtheit, stabiles Schalten und lange Lebensdauer auszeichnet.

     • Flexible und platzsparende Installation: Unterstützt die beliebige Installation in mehreren Winkeln. Es kann unabhängig verwendet oder in Mehrfachanschlussplatten integriert werden, um modulare Ventilgruppen zu bilden, wodurch effektiv Platz bei der Geräteinstallation gespart wird.

5. Typische Anwendungsszenarien

     • Einfachwirkende Zylindersteuerung: Ermöglicht teleskopische Aktionen wie Anheben, Klemmen und Umdrehen, wobei der Zylinder durch Lufteinlass ausgefahren und durch Federrückstellung eingefahren wird.

     • Sicherheitsverriegelungssystem für Geräte: Der Druck wird automatisch zurückgesetzt und freigegeben, wenn die Luftquelle ausfällt oder die Ausrüstung abschaltet. Dadurch werden mechanische Blockaden vermieden und die Produktionssicherheit gewährleistet.

     • Langzeitdruckhaltende Arbeitsplätze: Der doppelte pneumatische Steuermodus hält die feste Zylinderposition ohne kontinuierliche Luftzufuhr aufrecht und eignet sich für Langzeitspann- und Positionierungsprozesse.

Zusammenfassung in einem Satz

     Bei der SOLH 3A-Serie handelt es sich um ein standardmäßiges externes 3/2-Wege-Pneumatiksteuerventil mit Einzel-/Doppelluftsteuermodi, präziser Spulenabdichtung und Gehäuse aus Aluminiumlegierung. Es ist die bevorzugte Kernkomponente für die sichere Reversier- und Druckhaltesteuerung von einfachwirkenden Pneumatikzylindern.
