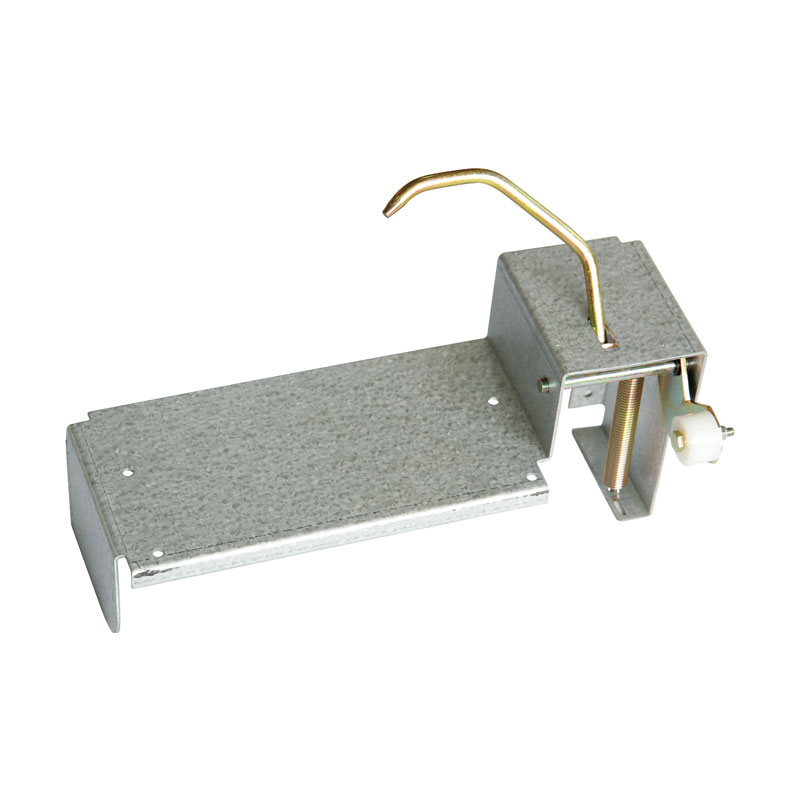

Die Sekundärsteckdosenverriegelung für Schaltanlagen ist eine wichtige Sicherheitskomponente, die den sicheren und zuverlässigen Betrieb von Sekundärsteckdosen in elektrischen Schaltanlagensystemen gewährleistet. Dieser Verriegelungsmechanismus setzt Sicherheitsprotokolle durch, indem er das unbefugte oder unsichere Betätigen von Sekundärsteckdosen verhindert und so sowohl Personal als auch Ausrüstung schützt. Sekundärsteckdosenverriegelung für Schaltanlagen. Hergestellt aus langlebigen und korrosionsbeständigen Materialien wie Edelstahl und robusten Legierungen, um dauerhafte Leistung und Belastbarkeit in verschiedenen Betriebsumgebungen zu gewährleisten.
Sekundäre Steckdosenverriegelung für Schaltanlagen. Anwendungen:
● Schaltanlagenbaugruppen: Ideal für den Einsatz in elektrischen Schaltanlagen, wo sekundäre Steckdosenverriegelungen für den sicheren und kontrollierten Betrieb von Hochspannungskomponenten von entscheidender Bedeutung sind.
● Industrielle elektrische Systeme: Geeignet für Industrieumgebungen, die robuste Verriegelungslösungen erfordern, um die Betriebssicherheit aufrechtzuerhalten und unbefugten Zugriff zu verhindern.
● Versorgungsinfrastruktur: Perfekt für Versorgungsanlagen, bei denen zuverlässige und sichere Verriegelungsmechanismen für die ordnungsgemäße Funktion und Sicherheit elektrischer Netzwerke unerlässlich sind.
Hauptmerkmale der sekundären Steckdosenverriegelung der Richge-Schaltanlage:
1. Langlebige Konstruktion: Hergestellt aus hochwertigen, korrosionsbeständigen Materialien wie Edelstahl oder langlebigen Polymeren. Entwickelt, um rauen Industrieumgebungen standzuhalten und zuverlässige Leistung im Dauereinsatz zu bieten.
2. Vielseitige Kompatibilität: Entwickelt für die Kompatibilität mit einer breiten Palette sekundärer Steckdosenkonfigurationen und Schaltanlagensysteme. Bietet Flexibilität für die Integration in verschiedene elektrische Anlagen, sei es für Neuinstallationen oder Nachrüstungen.
3. Einhaltung von Standards: Hält sich an die Sicherheitsstandards und -vorschriften der Branche, um eine zuverlässige Leistung und die Einhaltung elektrischer Sicherheitsvorschriften zu gewährleisten.
Umriss- und Einbaumaßzeichnung
| 5XS.573.010 |
|
|
|
Seriennummer |
Name |
Codename |
Nur/eingestellt |
| 1 | Halterung |
BXS.043.017.1-4 |
1 |
| 2 | Rolle |
8XS.224.021 |
1 |
| 3 | Zugfeder |
8XS.288.015 |
1 |
| 4 | Schweißen von Kettenstangen |
5XS.174.017 |
1 |
| 5 |
轴 |
3XS.200.020 |
1 |
| 6 | Sicherungsring 6 öffnen |
GB896-88 |
2 |
| 7 | Schrauben |
8XS.900.010 |
1 |
| 8 | Mutter M5 |
GB6170-86 |
1 |
| 9 | Ringdichtung 5 |
GB9-87 |
1 |
| 10 | Ringdichtung 5 |
GB97.1-85 |
1 |
Sekundärsteckverriegelungsvorrichtung 5X5.573.010. Unterstützt 8XS.043.017.1-4 Handbuch
|
Seriennummer |
Name |
H |
Bemerkung |
| Halterung |
8XS.043.017.1 |
136mm |
VD4-Leistungsschalter-Handwagen, ausgestattet mit ≤1250 A und Handwagen ähnlicher Größe |
| 8XS.043.017.2 |
116mm |
Bollerwagen mit VSI-Schutzschalter |
|
| 8XS.043.017.3 |
126 mm |
VD4-Leistungsschalter-Handwagen, ausgestattet mit 1600–2500 A und Handwagen ähnlicher Größe |
|
| 8XS.043.017.4 |
80mm |
VD4-Leistungsschalter-Handwagen, ausgestattet mit 3150A und Handwagen ähnlicher Größe |
|
| 8XS.043.017.14 |
100mm |
|
