Erdungsschalter -Interlock -Gerät

Anwendungen und Funktionen

Das Erdungsschalter-Interlock-Gerät wird in Umständen, Kraftwerken und industriellen elektrischen Systemen verwendet, um die Sicherheit während des Betriebs und der Wartung von Hochspannungsschaltanlagen zu verbessern. Seine Hauptfunktion ist es, den versehentlichen oder nicht autorisierten Betrieb eines Erdungsschalters zu verhindern, während die Hochspannungsgeräte noch mit Energie versorgt werden, wodurch das Personal und die Ausrüstung von Personal und Geräte vor elektrischen Gefahren geschützt wird.

In Umständen stellt das Verriegelungsgerät sicher, dass ein Erdungsschalter erst geschlossen werden kann, nachdem bestätigt wurde, dass andere relevante Schalter (z. B. Leistungsschalter oder Isolatoren) in der richtigen Position sind und die ordnungsgemäße Isolierung des elektrischen Systems sicherstellen. Dies ist besonders kritisch, wenn Schaltkreiste, Transformatoren oder Isolatoren wechseln oder Erdungsschalter, um gefährliche Situationen zu verhindern, in denen ein geerdeter Schaltkreis noch einen elektrischen Strom tragen kann. In Kraftwerken dient das Verriegelungsgerät einen ähnlichen Zweck, indem sie verhindern, dass die Bediener Hochspannungsgeräte erden, während es noch mit dem Stromnetz verbunden ist, wodurch das Risiko eines elektrischen Schocks während der Wartungsarbeiten verringert wird.

Das Erdungsschalter -Verriegelungsgerät enthält typischerweise mechanische Verriegelungen oder elektronische Steuerelemente, die verhindern, dass der Erdungsschalter betrieben wird, sofern sichere Bedingungen nicht erfüllt sind. Dies könnte einschließen, dass der Trennschalter geöffnet ist oder die Ausrüstung de-energisiert ist. Einige Systeme können auch Indikatoren oder Alarme enthalten, die die Bediener benachrichtigen, wenn die Bedingungen für den Betrieb des Bodenschalters sicher sind.

Schematisches Versammlungsdiagramm

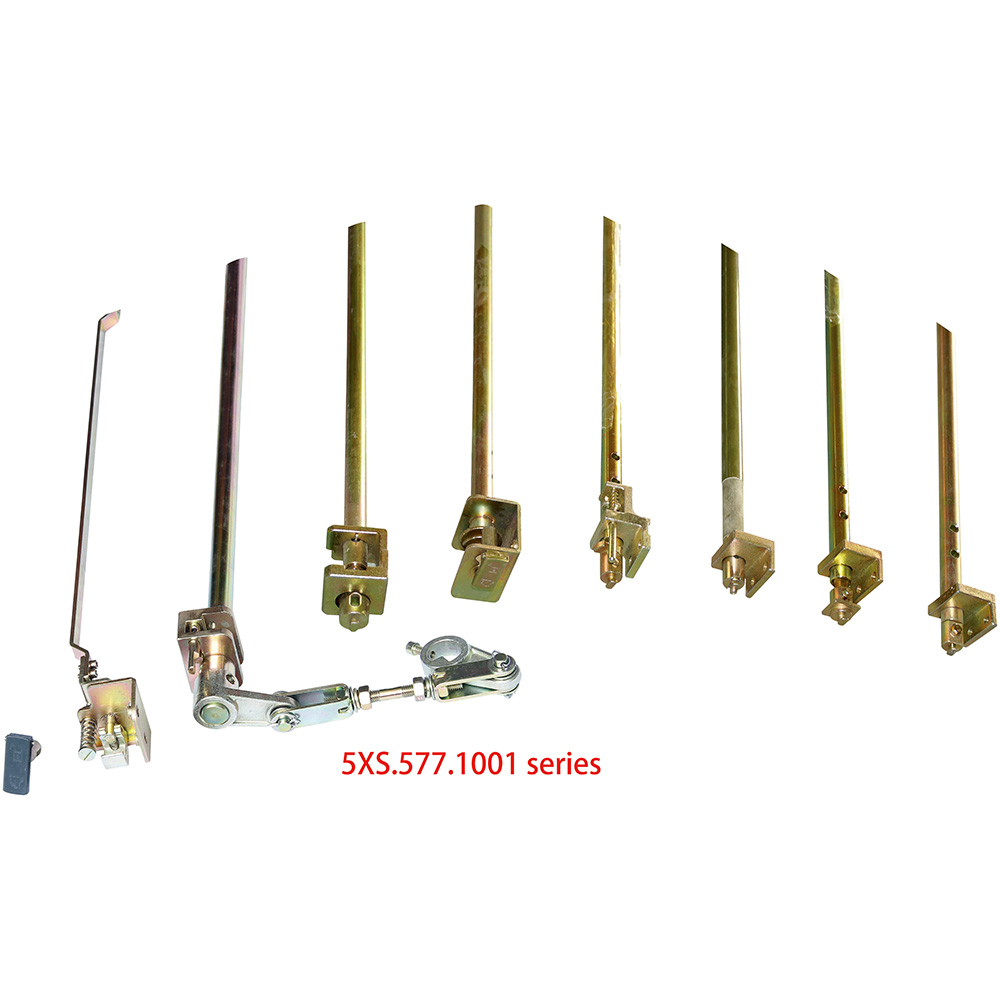

5x.577.1001
5x.577.1002/5x.577.1002.1
5x.577.1003 (Doppeltür)/ 5x.577.1003.1 (einzelne Tür)
5x.577.1004 (Doppeltür)/ 5x.577.1004.1 (einzelne Tür)
