Hauptanwendung
Der Erdungsschalter für Innenschaltanlagen wird in Umspannwerken und Kraftwerken verwendet, um elektrische Schaltanlagen während Wartung, Prüfung oder Reparatur sicher zu erden. Es bietet einen sicheren Weg zum Boden, leitet jegliche elektrische Restladung von Hochspannungsgeräten ab und sorgt so für eine sichere Arbeitsumgebung für das Wartungspersonal.
In Umspannwerken wird der Erdungsschalter eingesetzt, um Schaltgeräte wie Leistungsschalter, Isolatoren oder Transformatoren sicher zu isolieren und zu erden, bevor Wartungs- oder Inspektionsarbeiten durchgeführt werden. Dies trägt dazu bei, die Gefahr eines Stromschlags zu vermeiden und schützt sowohl Personal als auch Ausrüstung. In Kraftwerken stellt der Schalter sicher, dass elektrische Systeme ordnungsgemäß geerdet sind, wenn Teile des Stromnetzes für Wartungs- oder Notfälle isoliert werden, wodurch das Risiko von Stromunfällen verringert wird.
Der Erdungsschalter für Innenschaltanlagen ist für den zuverlässigen, schnellen Betrieb in Innenräumen konzipiert und verfügt über eine robuste Isolierung, um Hochspannungsbedingungen standzuhalten. Es verfügt über Sicherheitsmechanismen wie deutliche Erdungsstatusanzeigen und Verriegelungssysteme, um versehentlichen Betrieb zu verhindern und eine sichere und effiziente Erdung in Hochspannungsumgebungen zu gewährleisten.
Der Erdungsschalter für Innenschaltanlagen ist ein international fortschrittliches Produkt, das durch fortschrittliche Technologie entwickelt wurde und dessen Struktur die Montage ist.
Nach einer umfassenden Bewertung entspricht die Leistung den Anforderungen von GB1985-2004 AC-Hochspannungs-Trennschalter und Erdungsschalter und IEC62271-102:2002, die für 3-12KV-Dreiphasen-Wechselstrom-50-Hz-Stromnetze gelten; Es verfügt über eine Kurzschluss-Ausschaltfunktion, um andere elektrische Geräte in der Schaltanlage vor Schäden zu schützen, und kann mit verschiedenen Hochspannungsschaltgeräten oder als Erdungsschutz bei der Wartung elektrischer Hochspannungsgeräte verwendet werden.
Umgebungsbedingungen nutzen
1. Die Höhe darf 1000 m nicht überschreiten;
2. Umgebungslufttemperatur: Obergrenze + 40℃, Untergrenze -25℃;
3. die Erdbebenintensität überschreitet nicht 8 Grad;
4. Die tägliche durchschnittliche relative Luftfeuchtigkeit darf nicht mehr als 95 % und der monatliche Durchschnitt nicht mehr als 90 % betragen;
5. Schmutzgrad: 11.

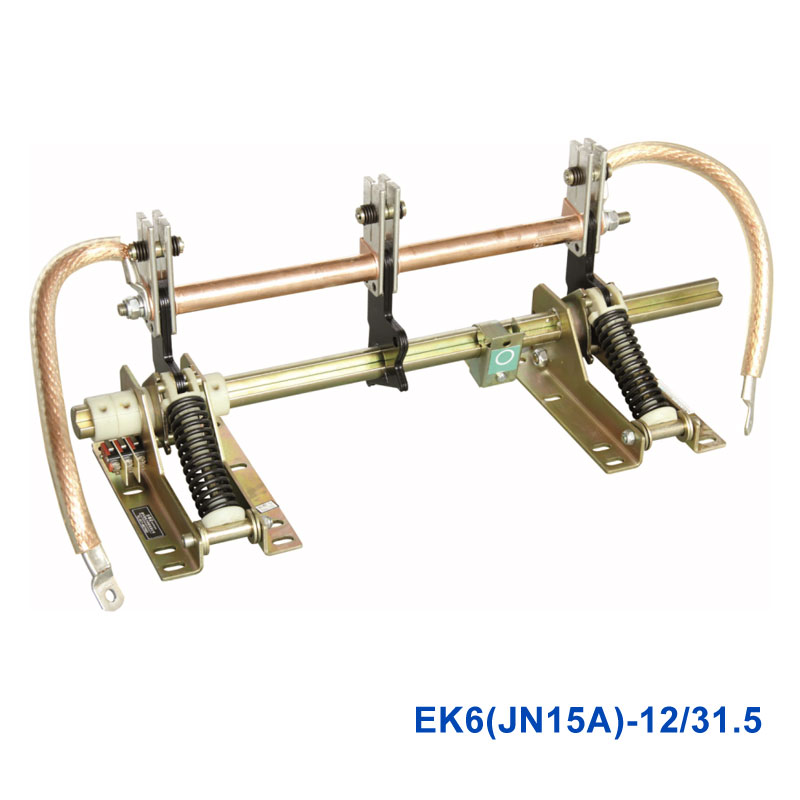

HOCHSPANNUNGS-ERDUNGSSCHALTER FÜR DEN INNENBEREICH
Modellnummer und Beschreibung
Wichtigste technische Parameter
| Wichtigste technische Parameter | Einheit | Daten | ||
| Nennspannung | KV | 12 | ||
| Bewerteter Kurzzeitstrom | DER | 31.5 | ||
| Bemessungskurzschlussdauer | S | 4 | ||
| Bemessungskurzschluss-Abschaltstrom | DER | 80 | ||
| Bewerteter Spitzenstrom | DER | 80 | ||
| Bewerteter Isolationsgrad | Die Spannungsfestigkeit der Netzfrequenz beträgt 1 Minute | KV | Extrem zu Boden und abwechselnd | 42 |
| Blitzspitzenspannung | 75 | |||
| mechanisches Leben | Mal | 3000 | ||
EK6(JN15A)-12/31,5 Form und Installationsgröße des Erdungsschalters
Unterstützender Tisch
| Produktprototyp | A | B | C | D |
| EK6(JN15A)-12/31,5-150 | 150 | 424 | 535 | 396 |
| EK6(JN15A)-12/31,5-165 | 165 | 454 | 565 | 426 |
| EK6(JN15A)-12/31,5-190 | 190 | 504 | 615 | 476 |
| EK6(JN15A)-12/31,5-200 | 200 | 524 | 635 | 496 |
| EK6(JN15A)-12/31,5-210 | 210 | 544 | 655 | 516 |
| EK6(JN15A)-12/31,5-230 | 230 | 584 | 695 | 556 |
| EK6(JN15A)-12/31,5-250 | 250 | 624 | 735 | 596 |
| EK6(JN15A)-12/31,5-275 | 275 | 674 | 785 | 646 |
Bestellanweisung
1. Geben Sie bei der Bestellung des Erdungsschalters das Produktmodell, die Entfernung und die Ausstattung an (und geben Sie das Anzeigemodell an).
2. Benutzer sollten die oberen und unteren Positionen der zeitgesteuerten beweglichen und statischen Kontakte angeben, wenn der Erdungsschalter im Schrank installiert ist.
3. Wenn Benutzer spezielle Anforderungen haben, wenden Sie sich bitte an unser Unternehmen.
