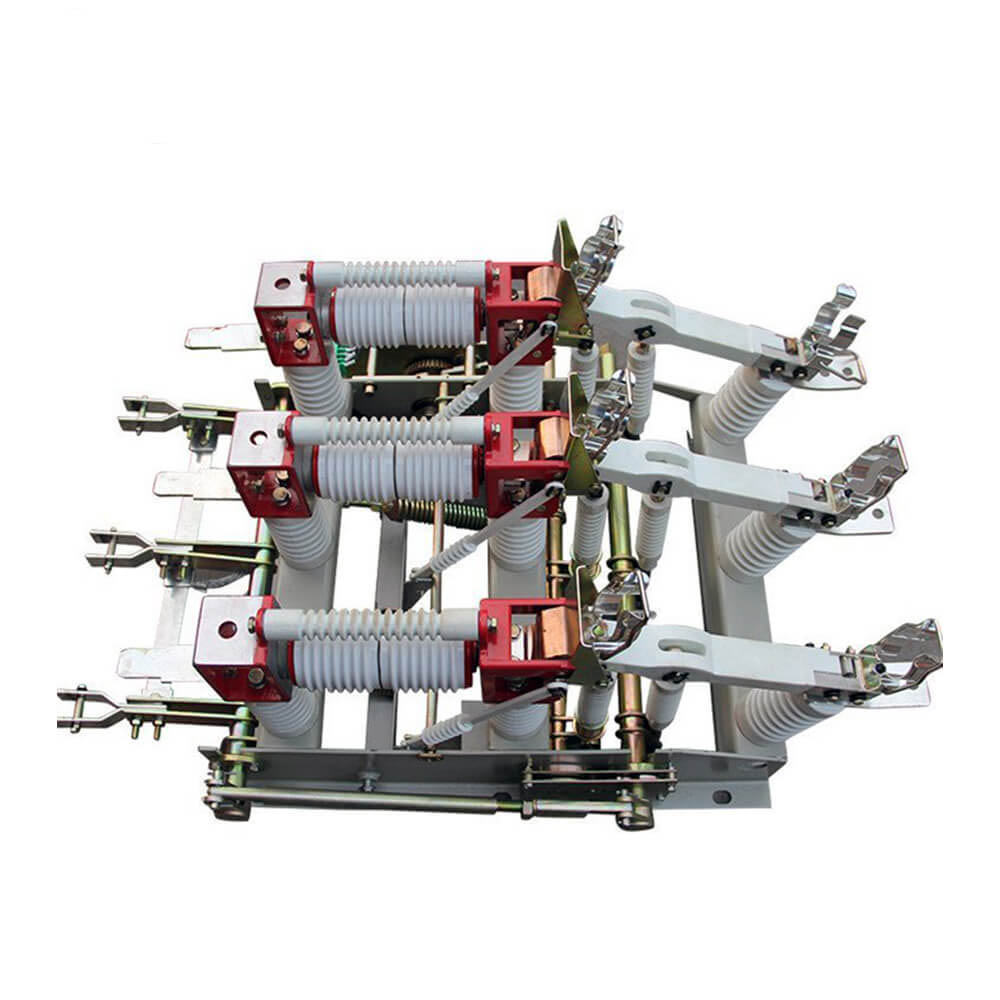

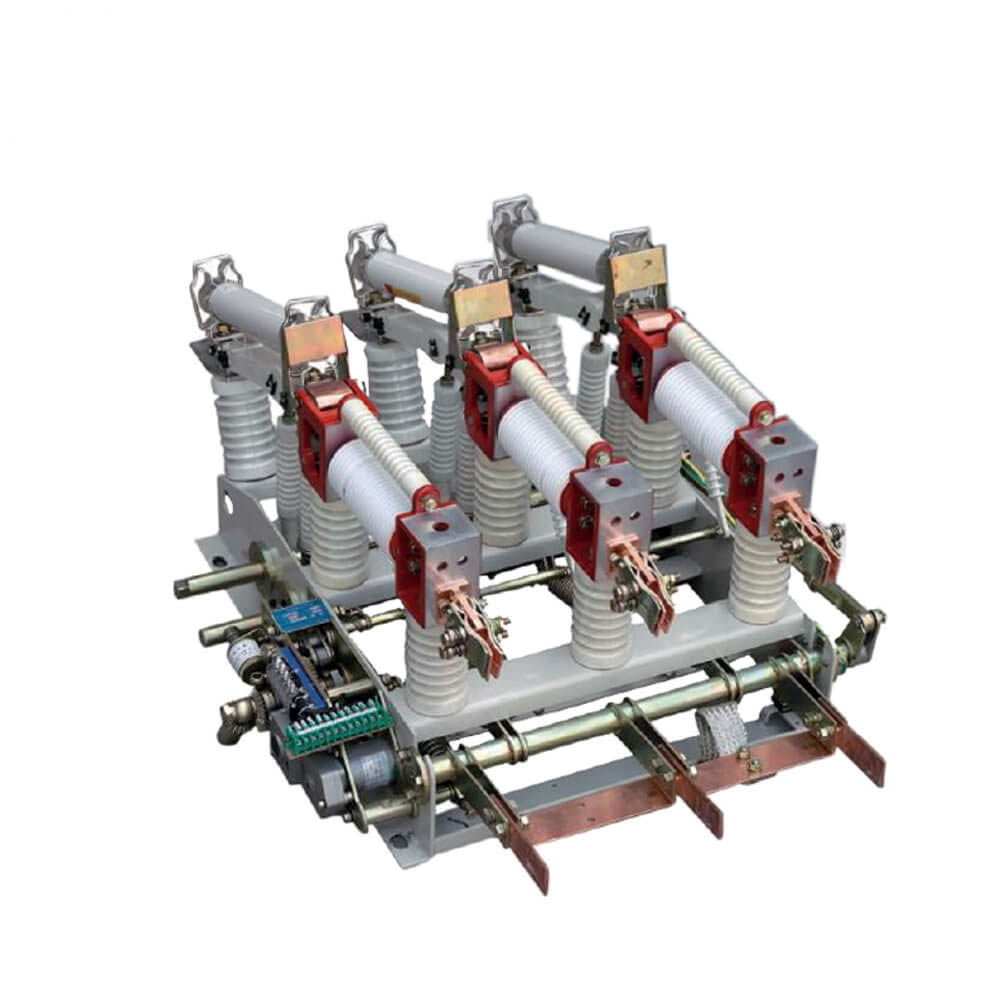

Hochspannungs -Vakuumlast -Bruchschalter mit Erdungsschalter

FZN21-12D/T630A Hochspannung Vakuumlastbruchschalter mit Erdungsschalter

     FZN21-12/T630-20 and FZN21-12(R)D/T125-31.5 type Indoor AC high voltage load switch- fuse combination units appliances for three-phase AC 12kV, 5oHz power system, or with the complete power distribution equipment and loop-network switch cabinet , combined substation and othel ancillary uses, is widely used in urban network construction and transformation engineering, industrial and Bergbauunternehmen, Hochhäuser und öffentliche Einrichtungen können als Ring-Stromversorgungseinheit oder Terminalgeräte, Spielenverteilung, Kontrolle und Schutz verwendet werden. Die technische Leistung der Produkte treffen die IEC -Veröffentlichung 60265-1/FDIS << Hochspannungsschalter, Teil 1: Nennspannungen unter 1 kV über 52 kV Hochspannungslastschalter >>, IEC60420 << Hochspannungs -Wechselstrom -Lastschalter - Sicherungskombinationseinheiten >>; und CB1 926 << AC-Hochspannungs-Lastschalter-Sicherungskombinationseinheiten >>, GB3804 << 3-63KV AC-Hochspannungsschalter >> Reguirement.

Brechen mit Nennstrom, Überlaststrom (FzRN21-12D/T125-31.5 Can Cancirit Breaking-Strom) und zu verhindern, dass Geräte fehlende Lauffähigkeit fehlen, eine sichtbare Isolationsfraktur zu wechseln, wobei die kombinierte installierte Kapazität des Bodens mit den relevanten Schalter und Electrica-Feder-Agenturen zur Fernsteuerung eingebaut ist.

FZN21-12D/T630-20 Innenspannungs-Vakuum-Last-Bruchschalter in Innenspannung, geeignet für PowerSupply-Netzwerk mit Nennspannung von 10 kV dreiphasiger AC 50Hz, verwendet zum Bruchlaststrom.

FzRN21-12D/T125-31.5 Innenvakuum-Last-Bruch-Schalter-Ausschaltungs-Kombination Elektrisches Gerät hat eine große Bruchkapazität, Sicherheit und Zuverlässigkeit sowie die elektrische Lebensdauer, sie kann häufig betrieben werden, die Struktur ist kompakt, das Volumen ist gering, das Gewicht ist leicht und die Wartung ist im Grunde genommen unnötig. Es kann den Transformator vor Überlastung schützen und verhindern, dass die Geräte die Phase auslaufen. Es hat eine offensichtliche Isolationsfraktur. Es kann mit Erdungsmesser und elektrischem Federmechanismus mit schließenden Fähigkeiten ausgestattet werden und kann remote gesteuert werden.

Der Hochspannungs-Vakuum-Lastschalter der FZN21-12-Serie besteht hauptsächlich aus Framer, Trennschalter (Stromlimit-Sicherung des Kombinierers befindet sich im Trennungsschalter), Vakuumschaltrohr, Erdungsschalter, Federbetriebsmechanismus und so auf.

Dieses Produkt verfügt über kompakte Struktur, kleines Volumen, lange Lebensdauer, starke Schließ- und Bruchkapazität sowie einfache Betrieb und Wartung. Der Vakuumschalter ist mit einem federbetriebenen Mechanismus ausgestattet, bei dem ein Elektromotor (ein weiteres manuelles Federsenergiespeicher) verwendet wird, und es gibt zwei Arten von Schließmethoden: Elektromagnetschließ- und manuelles Spalten und Schließen. Der Trennschalter, der Vakuumschalter und der Erdungsschalter sind miteinander verbunden (mechanische Verriegelung), um eine Fehloperation zu verhindern.

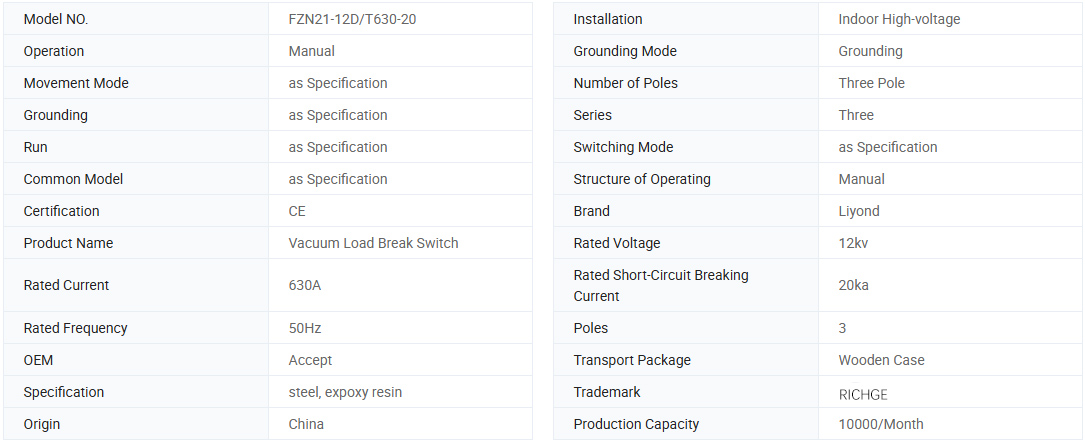

Grundinformationen.

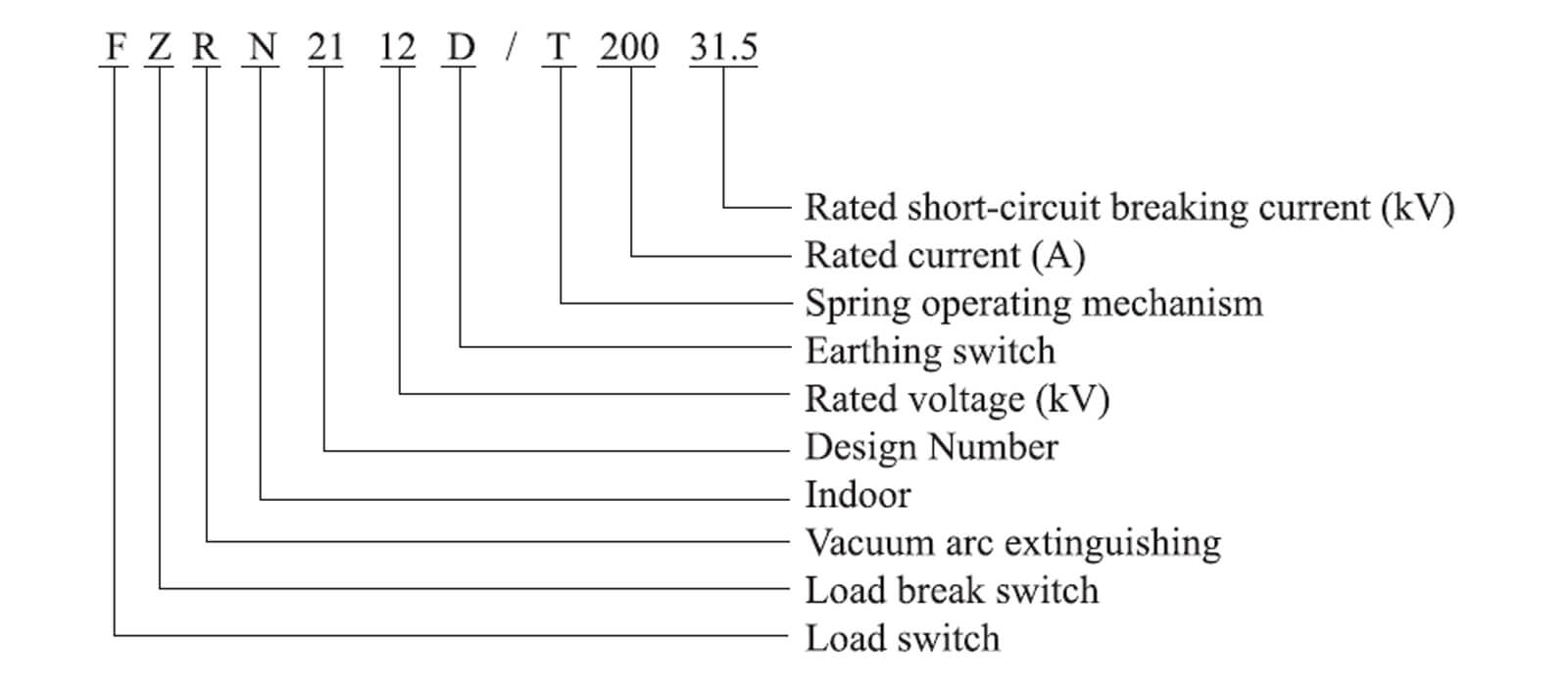

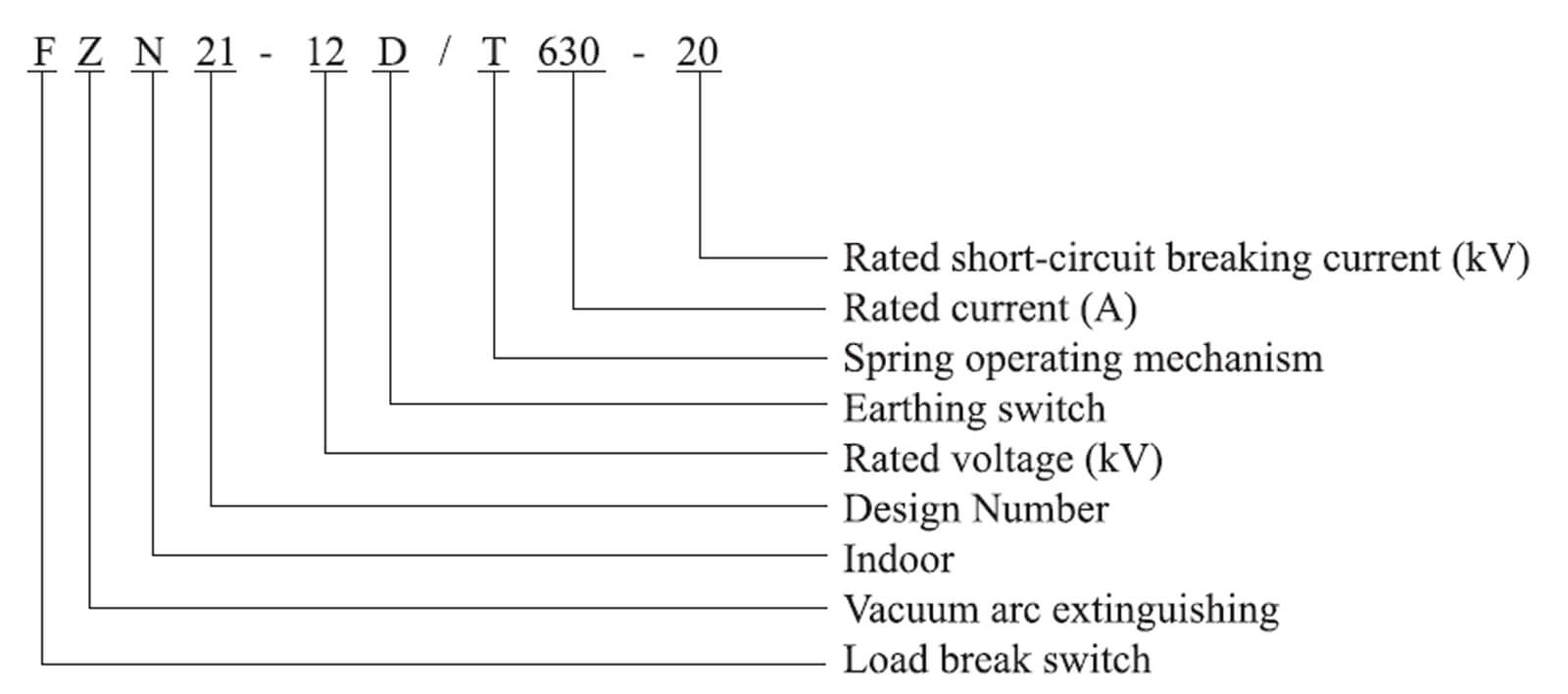

Modellbedeutung

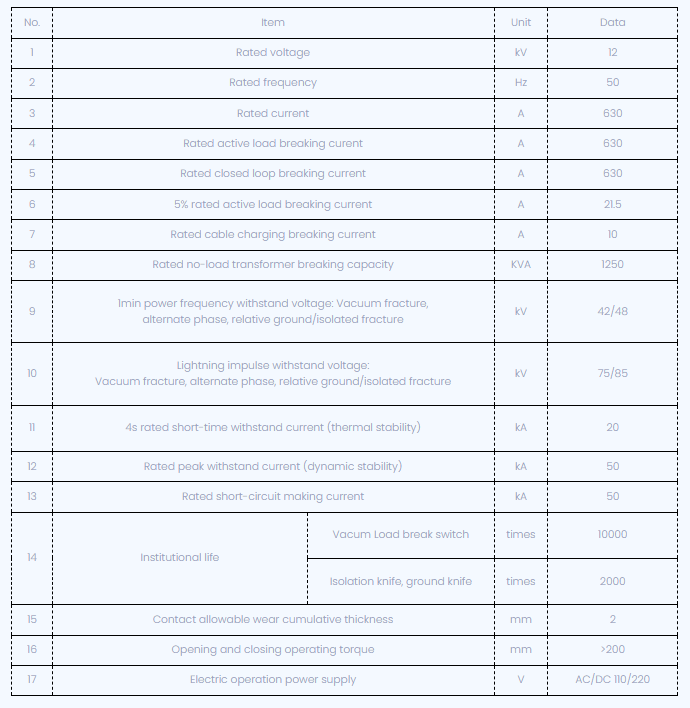

Technische Parameter

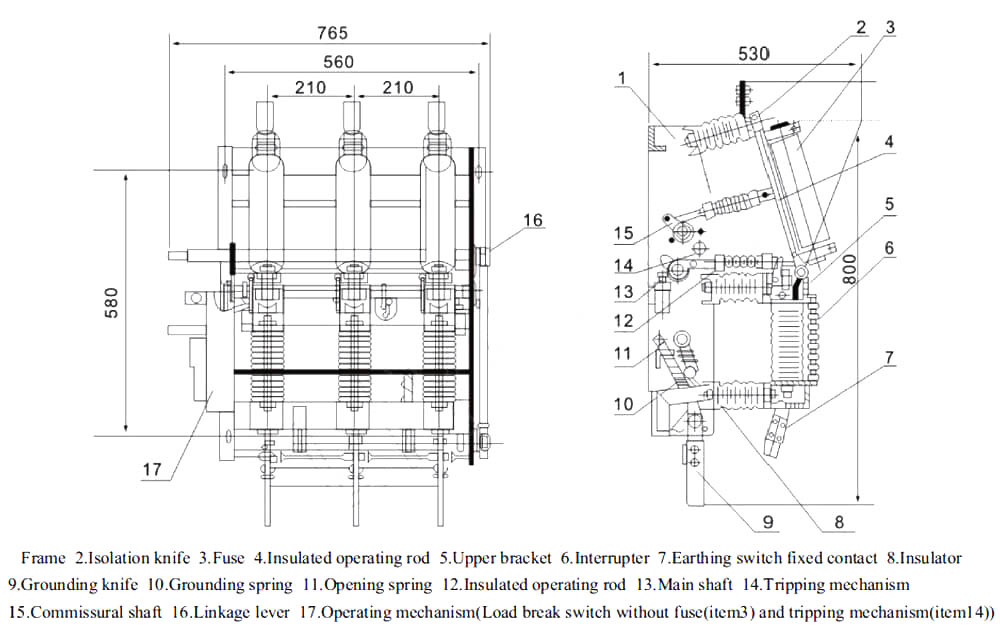

Umriss- und Installationsabmessungen

Umweltbedingungen

1. Die umgebende Lufttemperatur überschreitet 40 ° und die durchschnittliche in 24 Stunden gemessene durchschnittliche Anlage nicht überschreiten 35 ° C, die niedrigste umgebende Lufttemperatur beträgt -25 ℃;

2. Die Wirkung der Sonneneinstrahlung kann ignoriert werden;

3. Die Höhe überschreitet 2000 m nicht;

4. Kein leitfähiger Staub, ätzende Gase und Wasserdampfplätze;

5. Kein Feuer, Explosion gefährliche Orte;.

6. Orte ohne häufige und gewalttätige Schwingung.
