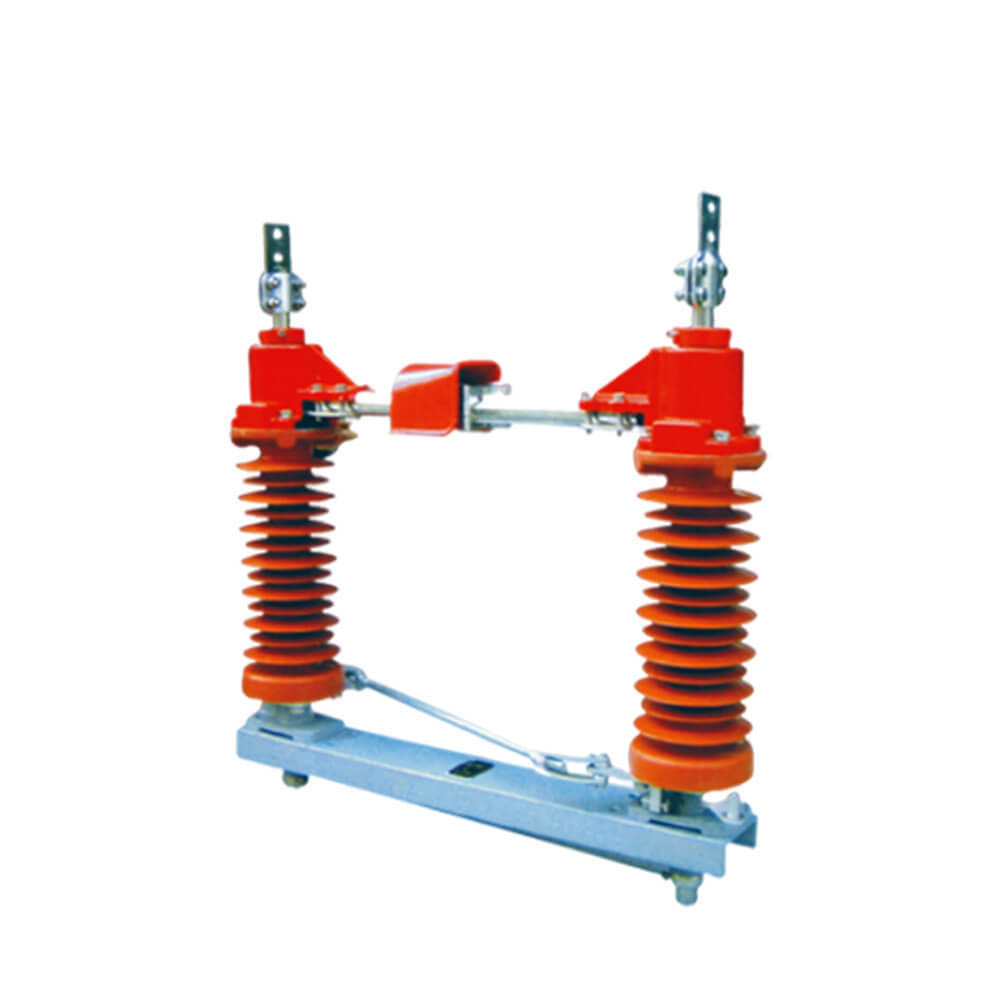

Elektrischer AC-Trennschalter der GW4-Serie für den Außenbereich, 12 kV bis 40,5 kV, einpolige Isolierung

GW4-12(40,5) HV-Trennschalter für den Außenbereich

  Der Hochspannungs-Trennschalter ist ein wichtiges Schaltgerät im elektrischen System von Kraftwerken und Umspannwerken, das zusammen mit dem Hochspannungs-Leistungsschalter verwendet werden muss. Es wird zum Verbinden, Trennen oder Ändern von Leitungen von Hochspannungsgeräten unter der Bedingung von Spannung und Last verwendet. Seine Hauptfunktionen sind: Gewährleistung der Sicherheit von Hochspannungs-Elektrogeräten und -Geräten bei Wartungsarbeiten, Isolierung der Spannung, kann nicht verwendet und abgeschaltet werden, Eingangslaststrom und Kurzschlussstrom, kann nur für einige Schaltvorgänge verwendet werden, die keinen starken Lichtbogen erzeugen, d. h. es hat keine Lichtbogenlöschfunktion; Je nach Installationsort kann es je nach Anzahl der Isolationssäulen in Innen- und Außentypen unterteilt werden: Einzelsäulentyp, Doppelsäulentyp und Dreisäulentyp, mit optionaler Ausrüstung für jede Spannungsebene.

  Der AC-Hochspannungs-Trennschalter GW4-12(40,5) für den Außenbereich dient zum Öffnen und Schließen des Stromkreises mit Spannung, aber ohne Last, 50/60 Hz, 12 (40,5) kV-Stromnetz. Es entspricht den Standards IEC129-1984 AC-Trennschalter und Erdungsschalter sowie GB1985 und anderen relevanten Standards.

Arbeitsmechanismus

  Der Hochspannungstrennschalter kann die Sicherheit von Hochspannungs-Elektrogeräten und -Geräten bei Wartungsarbeiten gewährleisten und spielt die Rolle der Spannungstrennung. Es kann nicht zum Abschalten, Einspeisen von Laststrom und Unterbrechen des Kurzschlussstroms verwendet werden. Es kann nur für einige Schaltvorgänge verwendet werden, bei denen kein starker Lichtbogen entsteht, d. h. es verfügt nicht über eine Lichtbogenlöschfunktion. Je nach Installationsort kann es in Innentyp und Außentyp unterteilt werden, und es kann entsprechend der Anzahl der Isolationssäulen in Innentyp und Außentyp unterteilt werden. Säulentyp, Doppelsäulentyp und Dreisäulentyp, mit optionaler Ausrüstung für jede Spannungsebene. Es kann auch den Ausschaltteil des Hochspannungsverteilungsgeräts zuverlässig vom spannungsführenden Teil isolieren, um so die Sicherheit der Wartungsarbeiten zu gewährleisten. Alle Kontakte des Hochspannungs-Trennschalters liegen frei in der Luft und weisen offensichtliche Sollbruchstellen auf. Der Trennschalter verfügt über keine Lichtbogenlöscheinrichtung und kann daher nicht zum Unterbrechen des Laststroms oder des Kurzschlussstroms verwendet werden. Andernfalls erzeugt die Trennstelle unter Einwirkung von Hochspannung einen starken Lichtbogen, der sich nur schwer löschen lässt und sogar einen Überschlag (Kurzschluss zwischen Phasen oder Phasen) verursachen, das Gerät verbrennen und die Sicherheit von Personen gefährden kann. Es handelt sich um einen schweren Unfall beim „Ziehen des Trennschalters mit Last“.

  Der Hochspannungstrennschalter kann auch zum Schalten einiger Stromkreise verwendet werden, um den Betriebsmodus des Systems zu ändern. Beispielsweise kann in einer Doppelbusschaltung ein Hochspannungstrennschalter verwendet werden, um den Betriebsstromkreis von einer Sammelschiene auf eine andere umzuschalten.

Strukturmerkmal

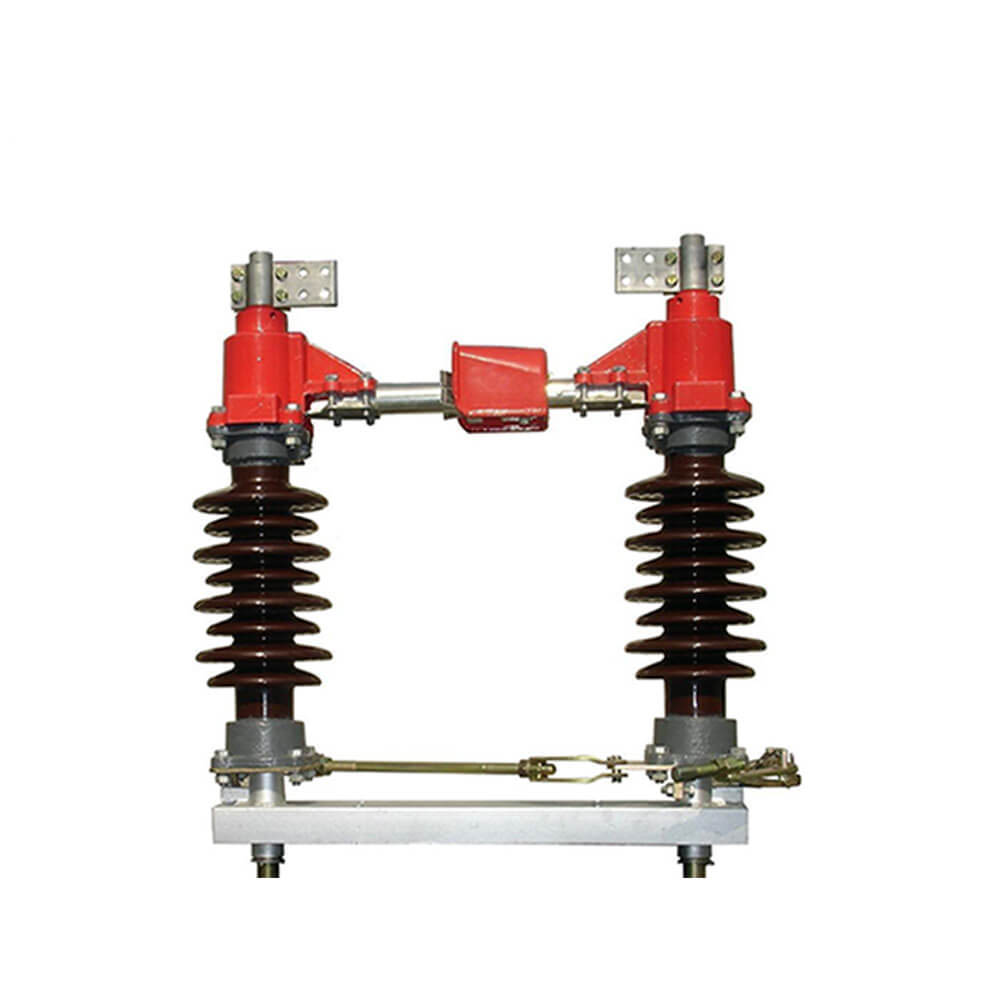

 Dieser Trennschalter besteht aus einem Sockel, einer Isolierstrebe, elektrischem Material und einem Betätigungsmechanismus. An jedem Mast befinden sich zwei Streben, und oben an jeder Strebe ist ein elektrisches Messer angebracht, und der Verbindungspunkt der beiden Messer liegt zwischen den beiden Streben. Durch den Antrieb des Antriebsmechanismus können die beiden Flügel zum Schließen horizontal um 90 Grad gedreht werden. Wir können drei einpolige Trennschalter über eine Verbindungsstange zu einem dreipoligen Verbindungsschalter verbinden. Dieser Trennschalter kann mit dem manuellen Mechanismus vom Typ CS11 oder CS17 kombiniert werden, wobei CS17 als Trennschalter mit Erdungsanschluss verwendet werden kann. (Motormechanismus kann entsprechend den Anforderungen des Benutzers installiert werden), angemessene Struktur, flexibler Betrieb; bequeme Installation, kann einpolig oder dreipolig verwendet werden; Großer Kontaktabstand, sichere und zuverlässige Isolierung. Der Erdungstyp ist je nach Benutzeranforderung flexibel. Es kann zwischen einfacher Erdung, doppelter Erdung oder ohne Erdung gewählt werden.

Grundlegende Informationen.

Technischer Parameter

Modell	Nennspannung (kV)	Nennstrom (A)	Stromfestigkeit (kA)	4s Kurzzeit Strom aushalten (kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40,5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

· Zeichnung

Umgebungsbedingungen nutzen

1.Höhe: ≤3000m;

2. Umgebungstemperatur: -25℃~+40℃;

3. Windgeschwindigkeit: ≤35 m/s;

4. Verschmutzungsgrad: ≤III;

5. Erdbebenintensität: ≤8 Grad;

6. Anwendbare Anlässe sollten frei von brennbaren Stoffen, Sprengstoffen und ätzenden Gasen sein.

Bestellhinweise

●OEM und ODM akzeptieren: JA

●Zertifikat: CE, Testberichte

●Produktionszeit: 7 bis 12 Werktage

●Garantiezeitraum: 12 Monate

●Lieferzeit: 15 Tage

●Bei der Bestellung dieses Schalters geben Sie bitte die Modellspezifikation, die Nennspannung, den Nennstrom und andere technische Daten an.

●Wenn es spezielle Anforderungen gibt, können Sie mit uns darüber verhandeln, diese zu lösen.
